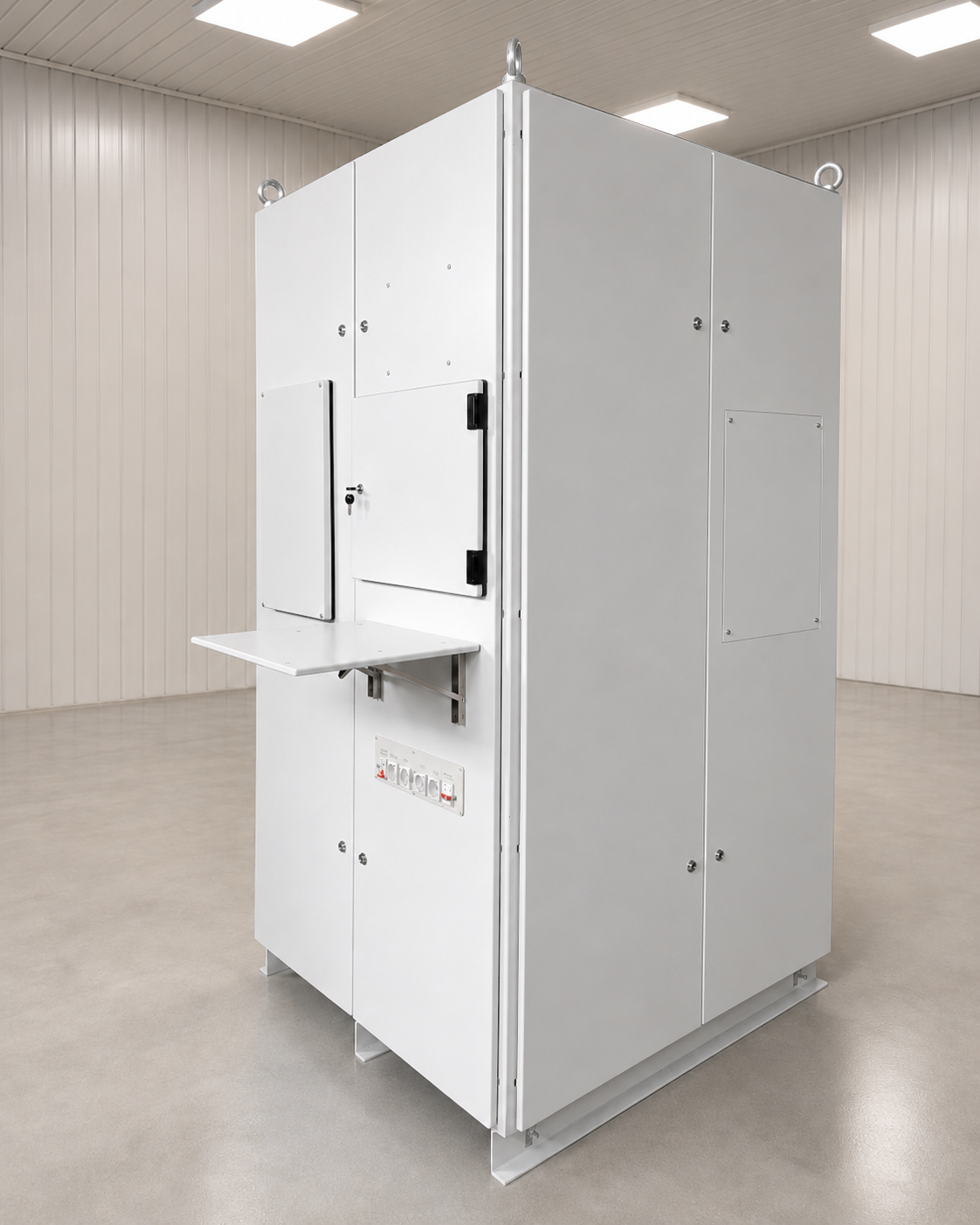

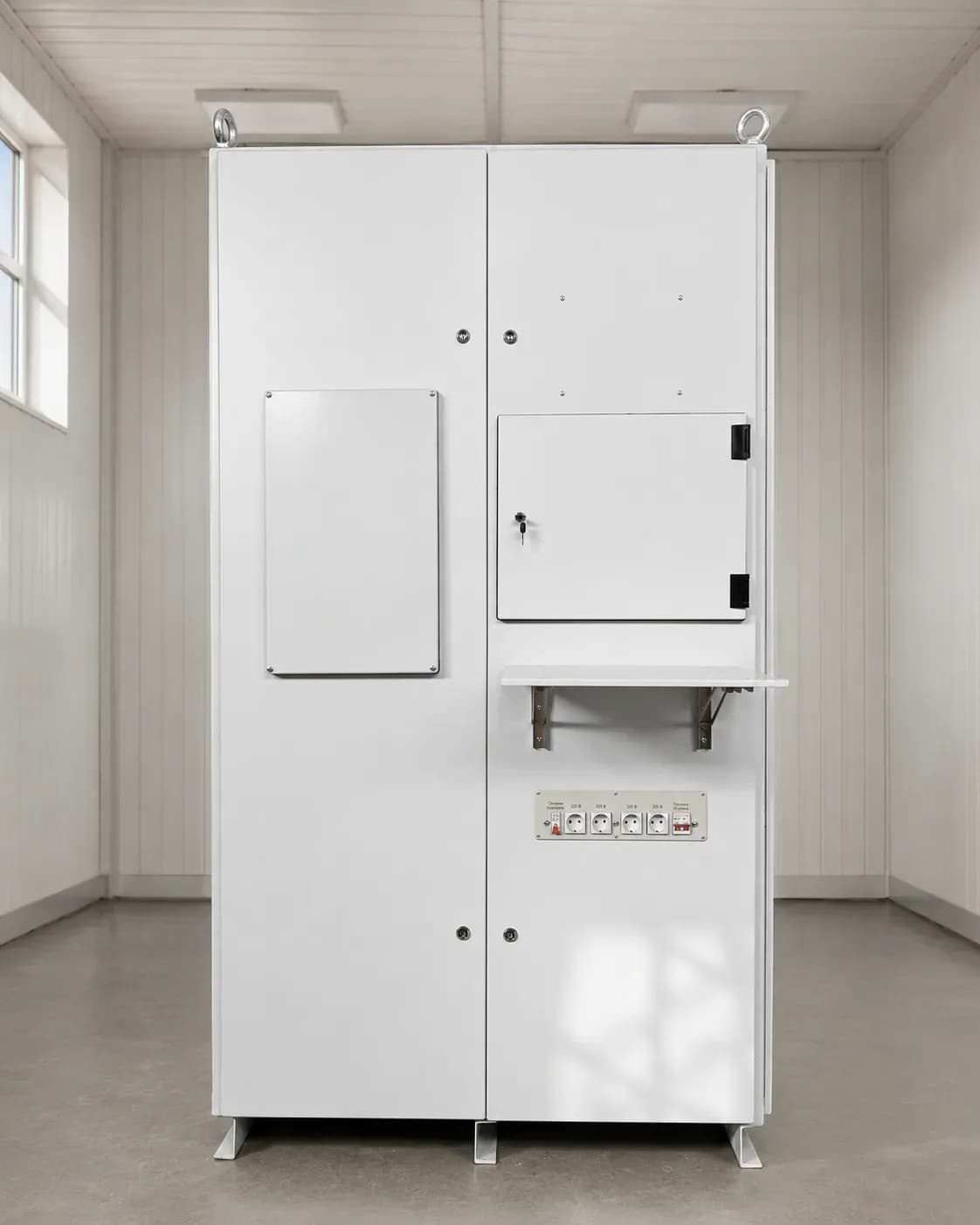

Высоковольтная испытательная установка ВИУ-50

ВИУ-50 — высоковольтная испытательная установка, предназначенная для проведения испытаний электрической прочности изоляции ёмкостных объектов в автоматизированном и ручном режимах. Установка применяется для испытаний обмоток статора генераторов, стержней генераторов, комплектных токопроводов, силовых кабелей, высоковольтных выводов, конденсаторов, измерительных трансформаторов напряжения и комплектных распределительных устройств на местах эксплуатации. Оборудование обеспечивает испытания повышенным напряжением промышленной частоты и выпрямленным напряжением. Управление и контроль параметров выполняются с применением системы управления и измерения, что позволяет задавать режим испытаний, контролировать выходное напряжение и ток, а также обеспечивать безопасную эксплуатацию оборудования. Оборудование обеспечивает выполнение следующих испытаний: • испытание электрической прочности главной изоляции обмоток приложенным напряжением промышленной частоты относительно корпуса; • испытание электрической прочности главной изоляции обмоток приложенным напряжением промышленной частоты между обмотками; • испытание изоляции приложенным переменным напряжением промышленной частоты; • испытание межвитковой изоляции на электрическую прочность напряжением промышленной частоты; • испытание стержней генераторов; • испытание комплектных токопроводов; • испытание высоковольтных выводов; • испытания конденсаторов; • испытание КРУ на местах эксплуатации. Установка рассчитана на эксплуатацию в помещении. Конструкция размещена в шкафу силового оборудования и предусматривает удобный доступ к органам управления, подключению и обслуживанию.
