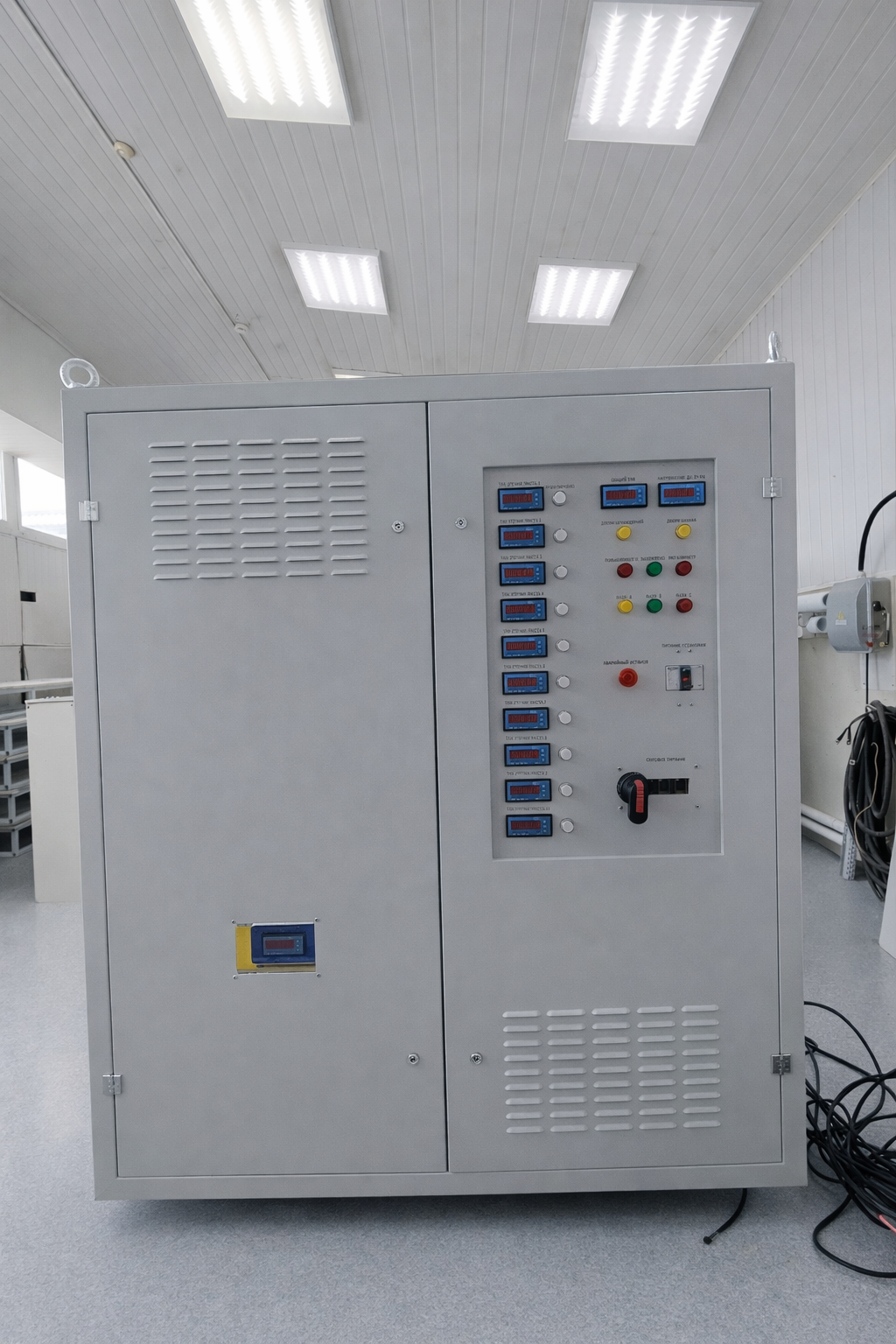

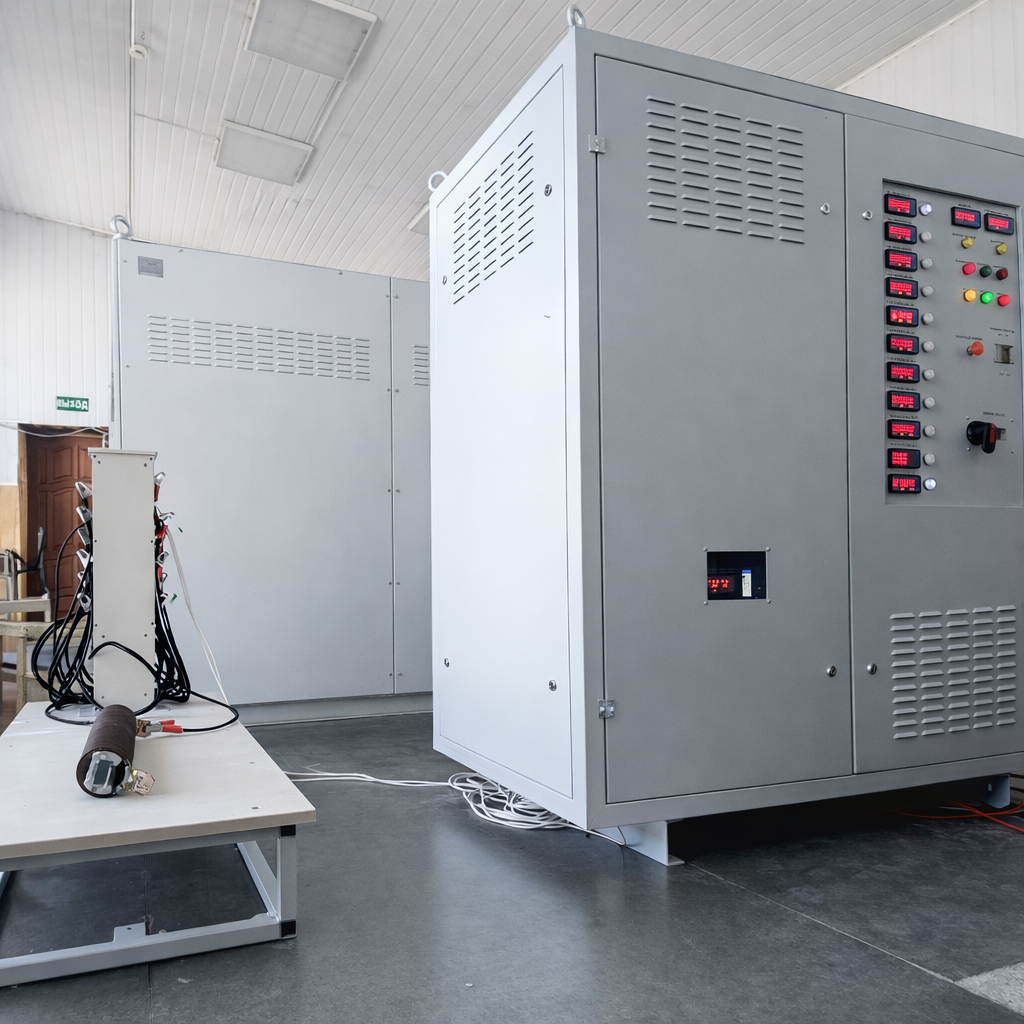

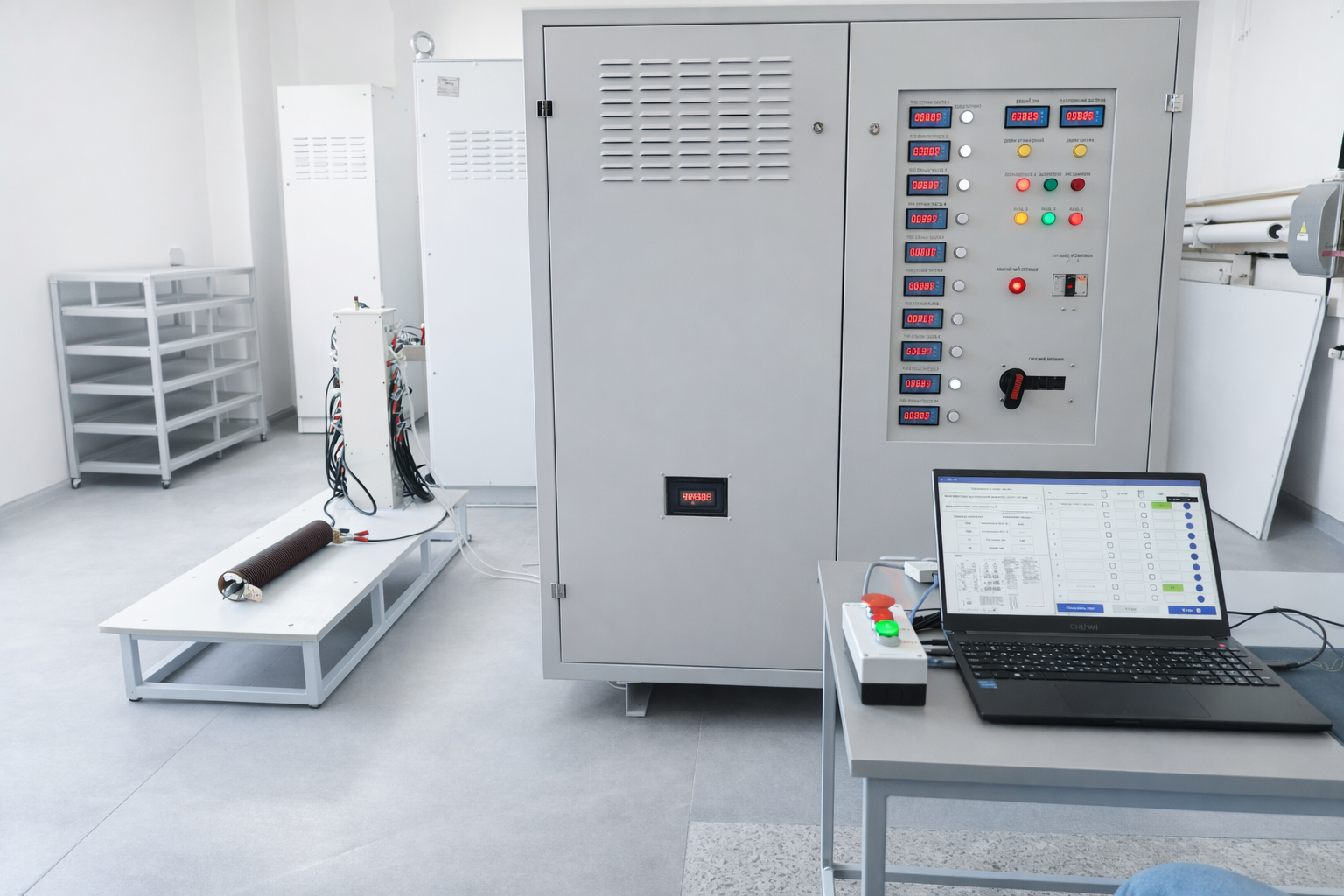

Высоковольтная испытательная установка ВИУ-35К
- Потребляемая мощность
- не более 35 кВА
- Диапазон измерения активного сопротивления
- 0.0001-50000 Ом
- Напряжение питания
- 380В ± 10%
- Общая масса оборудования
- не более 1500 кг
Описание
Высоковольтная испытательная установка - 35 К (ВИУ-35К) предназначена для проведения проверок и испытаний высоковольтных и силовых кабельных линий, проводов.
Испытание кабельных линий, а также высоковольтных кабелей и проводов является неотъемлемой частью нормального функционирования трансформаторов, генераторов, систем электроснабжения в целом.
Для обеспечения надёжной и бесперебойной работы силовых проводных кабельных линий, необходимо проводить испытания высоковольтных кабельных линий перед сдачей в эксплуатацию, а также регулярно организовывать на производстве планово-профилактические проверки кабельной продукции, которые включают как внешний осмотр, так и ряд других тестовых диагностик.
Установка позволяет проводить испытания следующих типов кабелей:
- Силовые кабели по ГОСТ 16442:
- ААБл, АСБл, СБл, ААШв на напряжение 0.66, 1, 3, 6 кВ
- Исполнения: LS, FRLS, HF
- Число жил: 1-6
- Сечение жил: 1.5-240 мм²
- Самонесущие изолированные и защищенные провода:
- СИП-1 0.66/1 кВ
- СИП-2 0.66/1 кВ
- СИП-3 20 кВ
- СИП-3 35 кВ
- СИП-4 0.66/1 кВ
- По ГОСТ Р 52373-2005
- Число жил: 1, 2, 4
- Сечение основных жил: 16-240 мм²
- Кабели для подвижного состава:
- ППСТВМ, ППСТВМнг(А)
- Число жил: 1
- Сечение жил: 0.75-300 мм²
- КПСТВМ, КПСТВМнг(А)
- Число жил: 2, 3, 4, 7, 12, 16, 19, 24, 37
- Сечение жил: 1.5 и 2.5 мм²
Технические характеристики
| Потребляемая мощность | не более 35 кВА |
|---|---|
| Диапазон измерения активного сопротивления | 0.0001-50000 Ом |
| Напряжение питания | 380В ± 10% |
| Общая масса оборудования | не более 1500 кг |
| Время непрерывной работы | не менее 8 ч |
| Диапазон регулируемого испытательного импульсного напряжения | 0.7-10 кВ |
| Диапазон регулируемого испытательного переменного напряжения | 0.5-30 кВ |
| Погрешность измерения регулируемого испытательного напряжения | не более ±1% |
| Относительная погрешность измерения сопротивления изоляции | не более ±3% |
| Сопротивление изоляции высоковольтных цепей | не менее 100 ГОм |
| Сопротивление изоляции цепей управления | не менее 1 МОм |
| Погрешность измерения сопротивления изоляции при 500,1000,2500В | не более ±3% |
| Частота испытательного напряжения | 50 ± 5 Гц |
| Ток пробоя на стороне ВН | 0.1-1 А |
| Диапазон измерения сопротивления изоляции | 0.1-100 ГОм |
| Форма кривой испытательного напряжения | синусоидальное |
| Относительная погрешность установки высокого напряжения | не более ±1% |
| Скорость подъема испытательного напряжения | задается оператором |
| Время выдержки испытательного напряжения | задается оператором |
| Время срабатывания защиты при пробое | не более 0.2 с |
| Класс защиты по электробезопасности | IP00 |
| Частота напряжения питания | 50 ± 5 Гц |
| Коэффициент несинусоидальности кривой напряжения питания | не более 5% |
