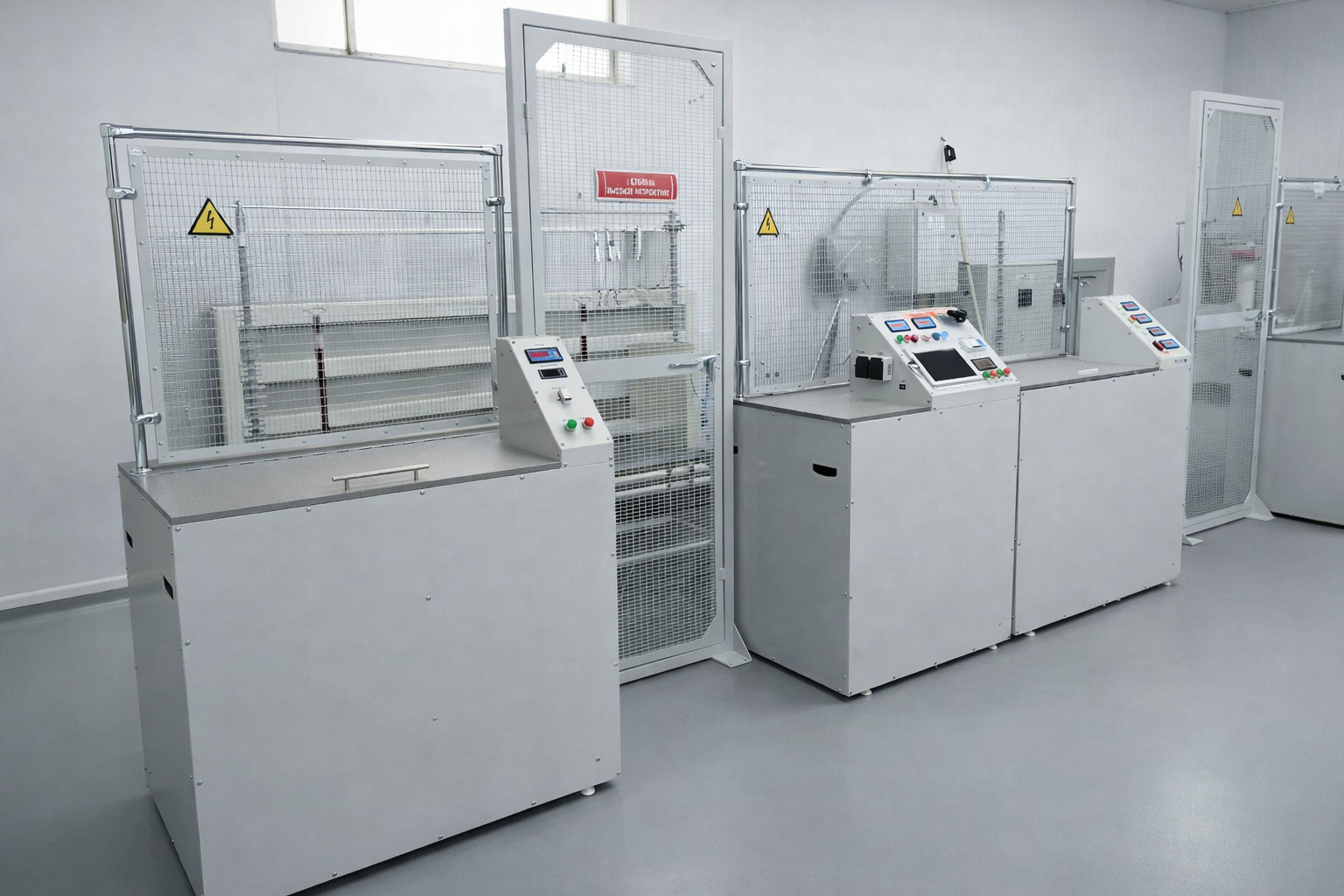

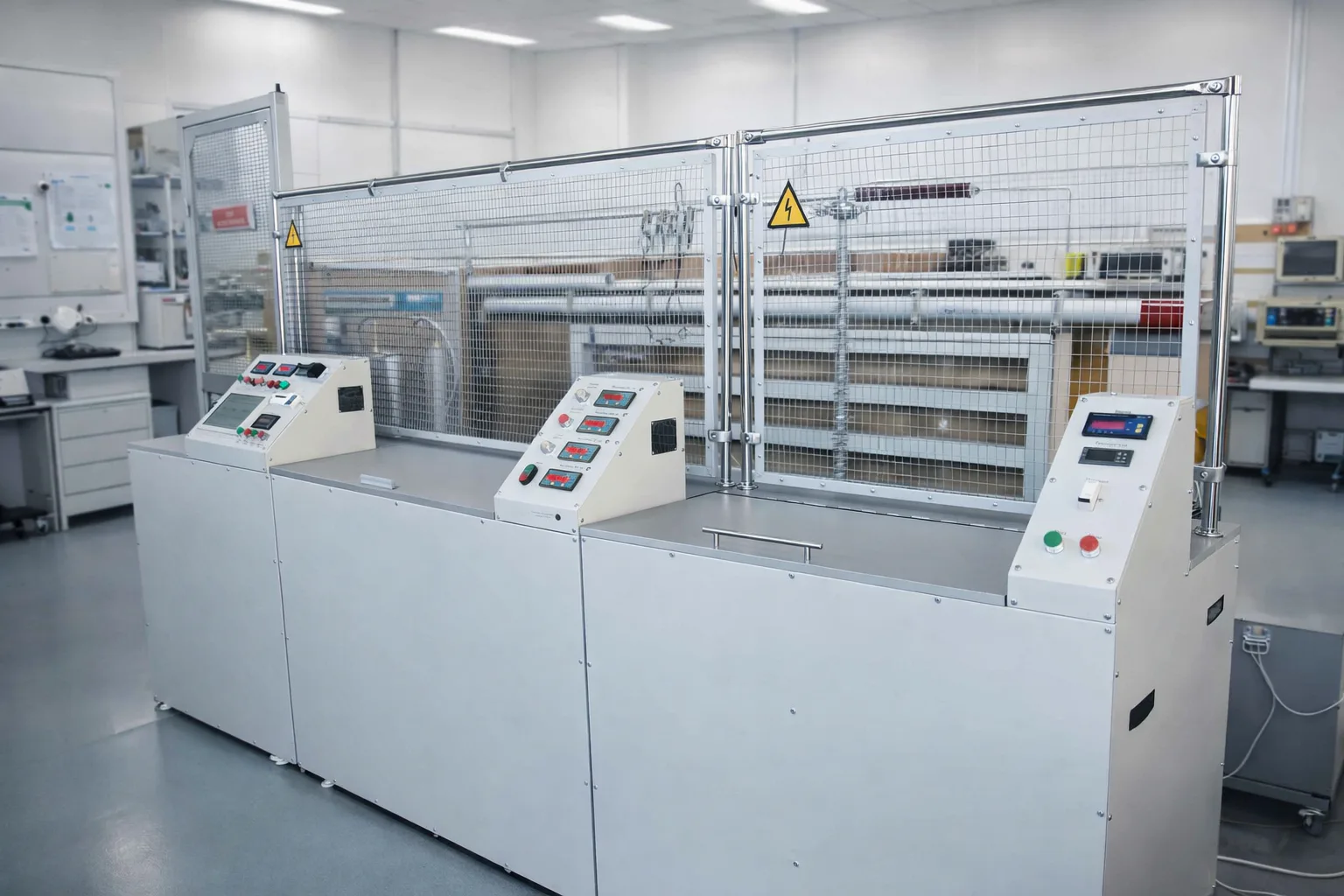

Лаборатория испытательная высоковольтная стационарная (ЛИВС) предназначена для выполнения периодических и внеочередных испытаний защитных средств: диэлектрических перчаток, бот и галош, инструмента с изолирующими ручками, указателей напряжения, измерительных и изолирующих клещей, разрядников и ограничителей перенапряжения, изолирующих штанг.
В систему управления входит компьютер с сенсорным экраном, который размещается на панели оператора. Работа оборудования заключается в автоматизированном выполнении опытов, выбранных оператором. В ходе выполнения испытаний информация для оператора выводится на сенсорный экран компьютера. Из пополняемой базы данных оператор выбирает тип объекта испытаний и запускает программу к исполнению. По завершении испытаний формируется протокол испытаний, сохраняемый в базе данных.
ЛИВС состоит из следующих четырёх модулей:
Испытательные стенды № 1 и № 3 сгруппированы в один модуль с целью уменьшения габаритных размеров лаборатории. Модуль 1 предназначен для подачи питания на испытательные модули 1–3 и обеспечения их работы путём подачи команд на исполнительные механизмы от установленного программируемого контроллера.
Все средства измерения, входящие в состав лаборатории, имеют свидетельства об утверждении типа (внесены в Федеральный информационный фонд по обеспечению единства измерений) и имеют свидетельство (клеймо) первичной поверки. Метрологические характеристики модулей соответствуют метрологическим характеристикам установленных измерительных приборов. Средства измерения должны проходить поверку в соответствии с Федеральным законом № 102-ФЗ от 26.06.2008.
ЛИВС изготавливается в модификациях ЛИВС-10, ЛИВС-20, ЛИВС-50, ЛИВС-100, отличающихся диапазонами испытательных напряжений. Каждая установка изготавливается по техническому заданию заказчика — возможны любые изменения конструкции и состава по желанию заказчика.
| Максимальное испытательное напряжение промышленной частоты | до 100 кВ |
|---|---|
| Испытательное выпрямленное напряжение | от 1 до 60 кВ |
| Диапазон измерения токов утечки | от 0,01 до 20 мА |
| Погрешность измерения напряжения и тока | не более 3 % |
| Питание установки | 230 ± 23 В |
| Частота питающей сети | 50 ± 0,4 Гц |
| Максимальный потребляемый ток | не более 10 А |
| Уровень шума | не более 80 дБА |
| Напряженность электростатического поля | не более 20 кВ/м |
| Напряженность электрического поля промышленной частоты | не более 5 кВ/м |
| Магнитная индукция периодического магнитного поля | не более 100 мкТл |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150-69 |
| Модуль 1 (Стенд № 1) · Диапазон испытательных напряжений | 1–20 кВ |
| Модуль 1 (Стенд № 1) · Диапазон токов утечки | 0,1–20,0 мА |
| Модуль 1 (Стенд № 1) · Погрешность измерения напряжения | не более 3 % |
| Модуль 1 (Стенд № 1) · Погрешность измерения тока | не более 3 % |
| Модуль 1 (Стенд № 1) · Подъем напряжения | автоматический, ручной |
| Модуль 1 (Стенд № 1) · Снятие напряжения | автоматическое, ручное |
| Модуль 1 (Стенд № 1) · Ток срабатывания защиты по низкой стороне | не более 5,0 А |
| Модуль 1 (Стенд № 1) · Ток срабатывания защиты по высокой стороне | не более 30,0 мА |
| Модуль 1 (Стенд № 3) · Диапазон испытательных напряжений | 0,01–0,2 кВ; 0–3 кВ |
| Модуль 1 (Стенд № 3) · Диапазон токов утечки | 0,1–10,0 мА |
| Модуль 1 (Стенд № 3) · Погрешность измерения напряжения | не более 3 % |
| Модуль 1 (Стенд № 3) · Погрешность измерения тока | не более 3 % |
| Модуль 1 (Стенд № 3) · Ток срабатывания защиты по низкой стороне | не более 1,0 А |
| Модуль 1 · Габаритные размеры (ШхГхВ) | 870х740х2180 мм |
| Модуль 1 · Масса | 115 кг |
| Модуль 2 (Стенд № 2) · Диапазон испытательных напряжений | 1–20 кВ |
| Модуль 2 (Стенд № 2) · Диапазон токов утечки | 0,1–20,0 мА |
| Модуль 2 (Стенд № 2) · Погрешность измерения напряжения | не более 3 % |
| Модуль 2 (Стенд № 2) · Погрешность измерения тока | не более 3 % |
| Модуль 2 (Стенд № 2) · Подъем напряжения | автоматический, ручной |
| Модуль 2 (Стенд № 2) · Снятие напряжения | автоматическое, ручное |
| Модуль 2 (Стенд № 2) · Заливка воды | полуавтоматическая |
| Модуль 2 (Стенд № 2) · Ток срабатывания защиты по низкой стороне | не более 5,0 А |
| Модуль 2 (Стенд № 2) · Ток срабатывания защиты по высокой стороне | не более 30,0 мА |
| Модуль 2 (Стенд № 2) · Одновременно испытываемых изделий | перчаток — 4, бот — 2, галош — 4, инструмента — 4 |
| Модуль 2 (Стенд № 2) · Производительность | перчатки — не менее 80 шт/ч, боты и галоши — не менее 20 шт/ч, инструмент — не менее 120 шт/ч |
| Модуль 2 · Габаритные размеры (ШхГхВ) | 1200х740х2180 мм |
| Модуль 2 · Масса | 115 кг |
| Модуль 3 (Стенд № 4) · Диапазон испытательных напряжений промышленной частоты | 1–100 кВ |
| Модуль 3 (Стенд № 4) · Диапазон выпрямленного напряжения | 1–60 кВ |
| Модуль 3 (Стенд № 4) · Диапазон токов утечки | 0,01–10,0 мА |
| Модуль 3 (Стенд № 4) · Погрешность измерения напряжения | не более 3 % |
| Модуль 3 (Стенд № 4) · Ток срабатывания защиты по низкой стороне | не более 5,0 А |
| Модуль 3 (Стенд № 4) · Подъем напряжения | автоматический, ручной |
| Модуль 3 (Стенд № 4) · Снятие напряжения | автоматическое, ручное |
| Модуль 3 · Габаритные размеры (ШхГхВ) | 2000х500х1250 мм |
| Модуль 3 · Масса | 40 кг |
| Модуль 4 (Стенд № 5) · Одновременная сушка перчаток | 21 шт. |
| Модуль 4 (Стенд № 5) · Одновременная сушка бот, галош | 4 шт. |
| Модуль 4 (Стенд № 5) · Время сушки | не более 0,5 ч |
| Модуль 4 (Стенд № 5) · Температура сушки | не более 40 °С |
| Модуль 4 · Габаритные размеры (ШхГхВ) | 1040х740х2180 мм |
| Модуль 4 · Масса | 85 кг |
| Средства измерения | АВЭМ-7-100 (5 шт., 75971-19), АВЭМ-4-03 (1 шт., 68776-17), СИ-8 (1 шт., 28696-10) |
| Изготовление | по техническому заданию заказчика, возможны любые изменения |
