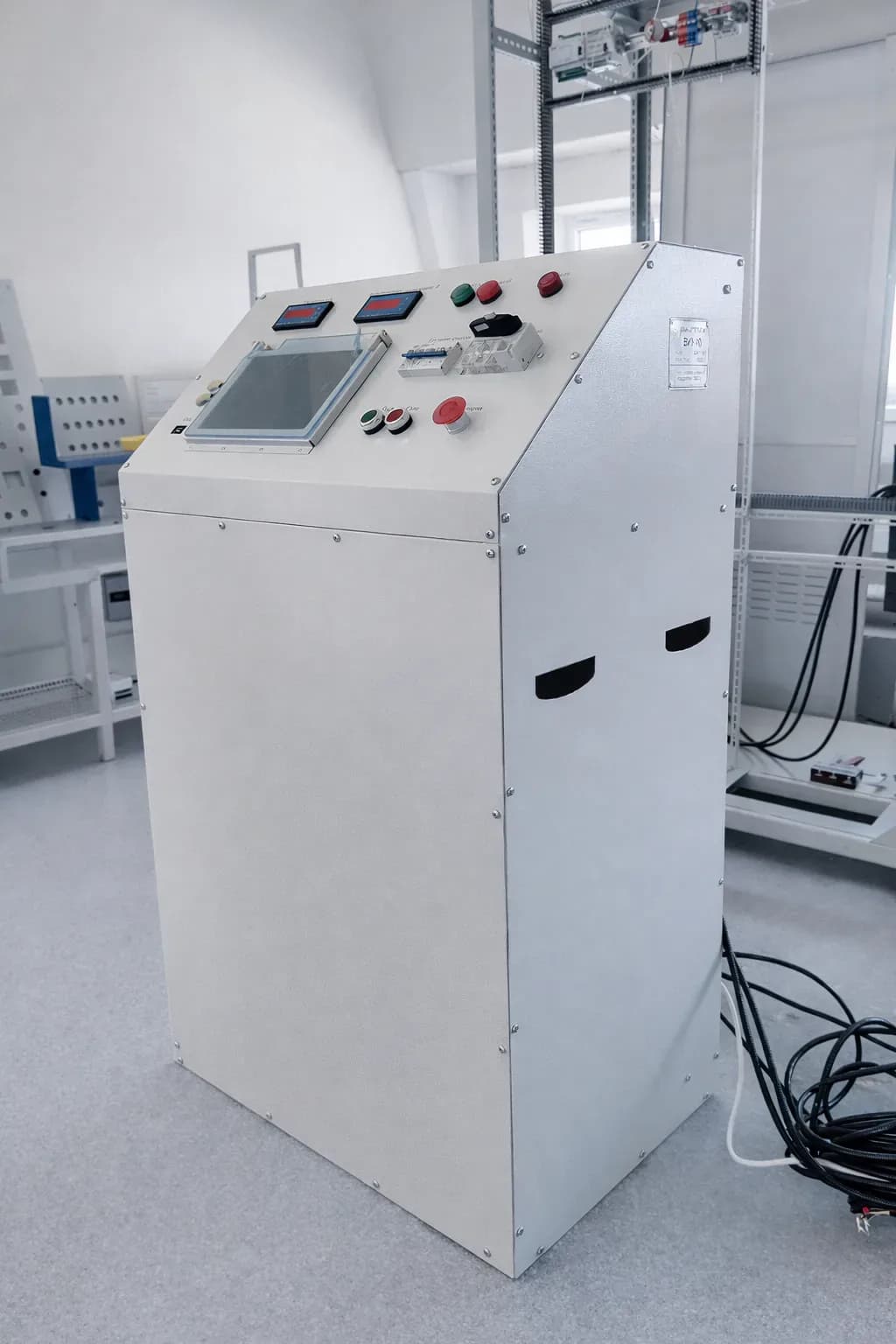

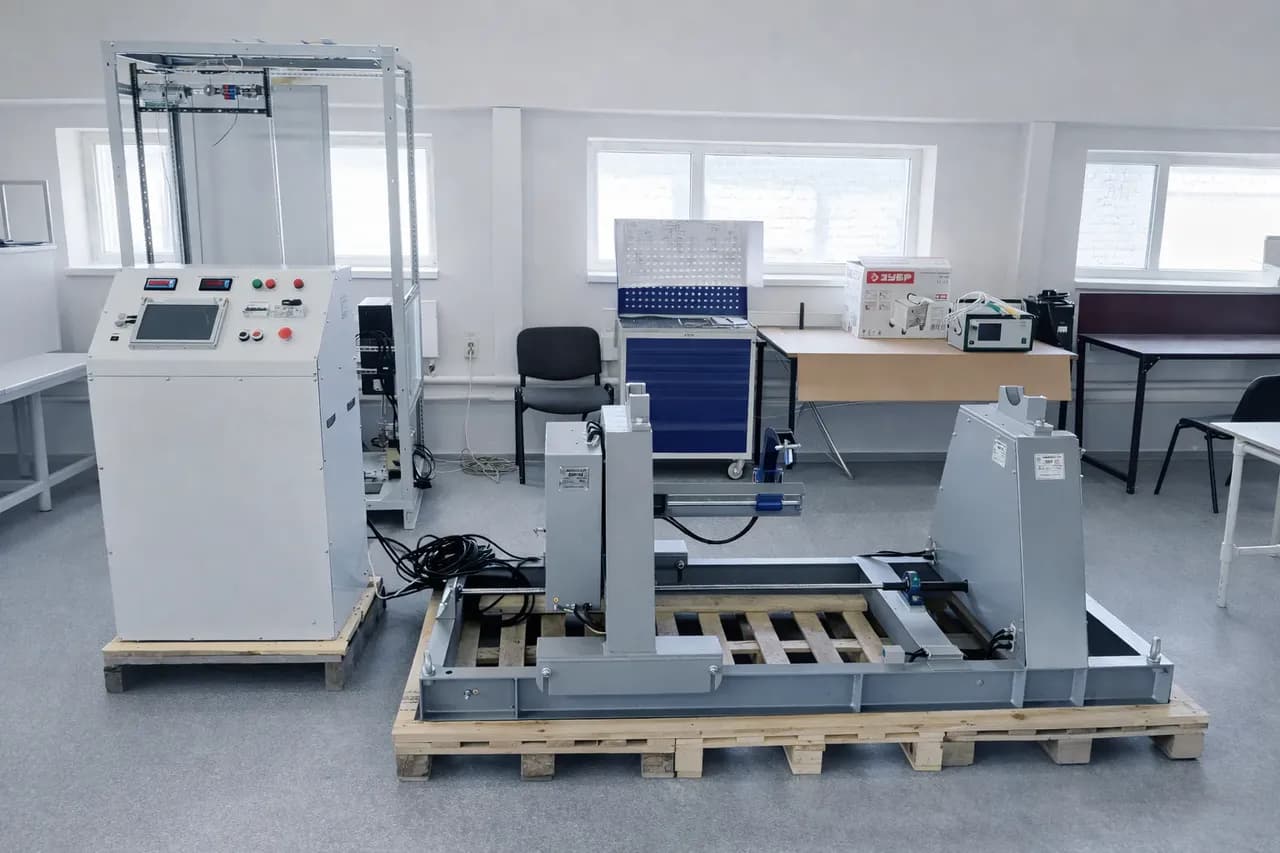

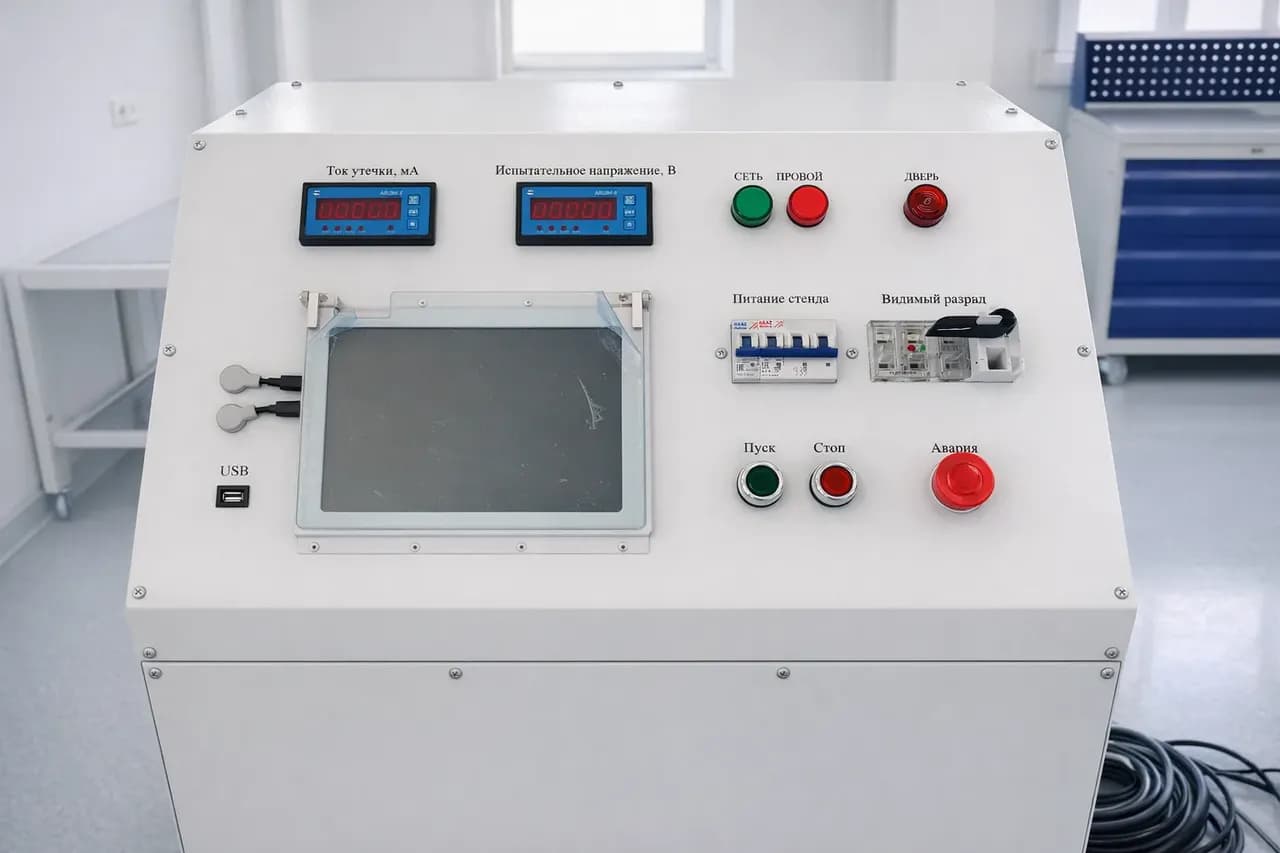

ВИУ-К — кабельные испытательные установки
- Тип оборудования
- Высоковольтная испытательная установка, кабельная
- Линейка исполнений
- ВИУ-10, ВИУ-10 РЭК, ВИУ-35
- Испытательное напряжение переменного тока
- 5–35 кВ
- Режимы работы
- Ручной и автоматизированный
Описание
ВИУ-К применяются для проведения испытаний электрической прочности изоляции кабельной продукции, обмоток электрических машин и трансформаторов повышенным напряжением промышленной частоты в ручном и автоматизированном режимах.
Мощность, испытательное напряжение и число точек подключения подбираются под объект испытаний конкретной модификацией. Малотоковые исполнения ВИУ-Л и резонансные ВИУ-Р (выпускаются под обозначением УИГр) — отдельные линейки.
Технические характеристики
| Тип оборудования | Высоковольтная испытательная установка, кабельная |
|---|---|
| Линейка исполнений | ВИУ-10, ВИУ-10 РЭК, ВИУ-35 |
| Испытательное напряжение переменного тока | 5–35 кВ |
| Режимы работы | Ручной и автоматизированный |
| Объекты испытаний | Кабельная продукция, обмотки электрических машин и трансформаторов |
| Параметры | Задаются конкретной модификацией и объектом испытаний |
Варианты исполнения
Модификации
Высоковольтная испытательная установка ВИУ-10Установка для автоматизированных приёмо-сдаточных испытаний кабельной продукции повышенным напряжением до 10 кВ на десяти точках подключения.развернуть
Описание
ВИУ-10 предназначена для проведения автоматизированных испытаний кабельной продукции повышенным напряжением промышленной частоты.
Стенд обеспечивает подачу повышенного напряжения на кабельную продукцию с целью проверки прочности изоляции, переключение напряжения между десятью точками подключения, отключение непригодного к использованию кабельного изделия, прожиг дефектного изделия и формирование протокола испытаний.
Характеристики
| Номинальное выходное напряжение переменного тока | 10 кВ |
|---|---|
| Максимальная выходная мощность | 25 кВА |
| Максимальный рабочий ток по высокой стороне | 2,5 А |
| Число точек подключения кабельной продукции | 10 |
| Максимальная входная мощность | 30 кВА |
| Напряжение питания ПК | 220 В ± 10 % |
| Частота питающей сети | 50 Гц ± 0,5 |
| Форма кривой испытательного напряжения | синусоидальная |
| Коэффициент несинусоидальности кривой напряжения питания, не более | 5 % |
| Время непрерывной работы, не более | 8 ч |
| Время установления рабочего режима, не более | 5 мин |
| Время выполнения полной программы испытаний, не более | 30 мин |
| Скорость подъёма испытательного напряжения, не более | 2 кВ/с |
| Относительная погрешность измерений, не более | 3 % |
| Коэффициент нелинейных искажений, не более | 3 % |
| Степень защиты | IP00 |
| Габаритные размеры ШСО (Д×Ш×В), не более | 1250×1250×2010 мм |
| Масса ШСО, не более | 500 кг |
| Срок службы, не менее | 15 лет |
| Климатическое исполнение | УХЛ4 |
Высоковольтная испытательная установка ВИУ-35Установка для испытаний электрической прочности твёрдых диэлектриков синусоидальным напряжением промышленной частоты до 35 кВ.развернуть
Описание
ВИУ-35 предназначена для проведения в автоматическом и ручном режиме испытаний электрической прочности изоляции повышенным напряжением промышленной частоты — обмоток электрических машин и трансформаторов, других твёрдых диэлектриков.
Установка генерирует переменное напряжение заданной величины и отображает уровни действующего напряжения и тока, измеряя среднеквадратичные, действующие и амплитудные значения.
Характеристики
| Номинальное выходное напряжение переменного тока | 35 кВ |
|---|---|
| Максимальная выходная мощность | 30 кВА |
| Продолжительность непрерывной работы на максимальном режиме | 30 мин |
| Перерыв после непрерывной работы | 30 мин |
| Номинальное входное напряжение | 230 В |
| Номинальная частота | 50 Гц |
| Форма переменного напряжения питания | синусоидальная |
| Скорость подъёма испытательного напряжения, не более | 2 кВ/с |
| Относительная погрешность измерений, не более | 3 % |
| Коэффициент нелинейных искажений, не более | 3 % |
| Габаритные размеры ШСО (Д×Ш×В), не более | 1300×1300×2200 мм |
| Масса ШСО, не более | 750 кг |
| Срок службы | 10 лет |
| Климатическое исполнение | УХЛ4 |
Высоковольтная испытательная установка ВИУ-10 РЭК (многопостовая)Многопостовая установка для испытаний кабельной продукции: пять независимых постов с тисками и модулем ограничения тока, испытательное напряжение 5 кВ.развернуть
Описание
ВИУ-10 РЭК — исполнение установки ВИУ-10 для автоматизированных испытаний кабельной продукции повышенным напряжением промышленной частоты на пяти независимых постах вместо одного общего шкафа: на каждом посту — свои тиски для образца, испытания идут параллельно, а отключение непригодного изделия продолжает испытания на других постах.
Стенд обеспечивает подачу повышенного напряжения на кабельную продукцию для проверки прочности изоляции, отключение непригодного к использованию изделия с продолжением испытаний на других постах, прожиг дефектного изделия и формирование протокола испытаний.
Характеристики
| Номинальное выходное напряжение переменного тока | 5 кВ |
|---|---|
| Число независимых постов испытания | 5 |
| Максимальный рабочий ток по высокой стороне | 6 А |
| Потребляемая мощность | 30 кВА |
| Напряжение ВВ | 5–6 кВ |
| Напряжение питания ПК и НН | 230 В |
| Частота питающей сети | 50 Гц |
| Форма кривой испытательного напряжения | синусоидальная |
| Коэффициент несинусоидальности кривой напряжения питания, не более | 5 % |
| Время непрерывной работы, не более | 8 ч |
| Время выполнения полной программы испытаний, не более | 30 мин |
| Скорость подъёма испытательного напряжения, не более | 2 кВ/с |
| Относительная погрешность измерений, не более | 3 % |
| Коэффициент нелинейных искажений, не более | 3 % |
| Габаритные размеры ШСО (Д×Ш×В) | 2060×800×2000 мм |
| Масса ШСО | 1050 кг |
| Габаритные размеры модуля ограничения тока (Д×Ш×В) | 1120×370×740 мм |
| Масса модуля ограничения тока | 90 кг |
| Габаритные размеры поста испытуемого объекта (Д×Ш×В) | 1100×450×1103+340 мм |
| Масса поста | 45 кг |
| Срок службы, не менее | 10 лет |
| Климатическое исполнение | УХЛ4 |
