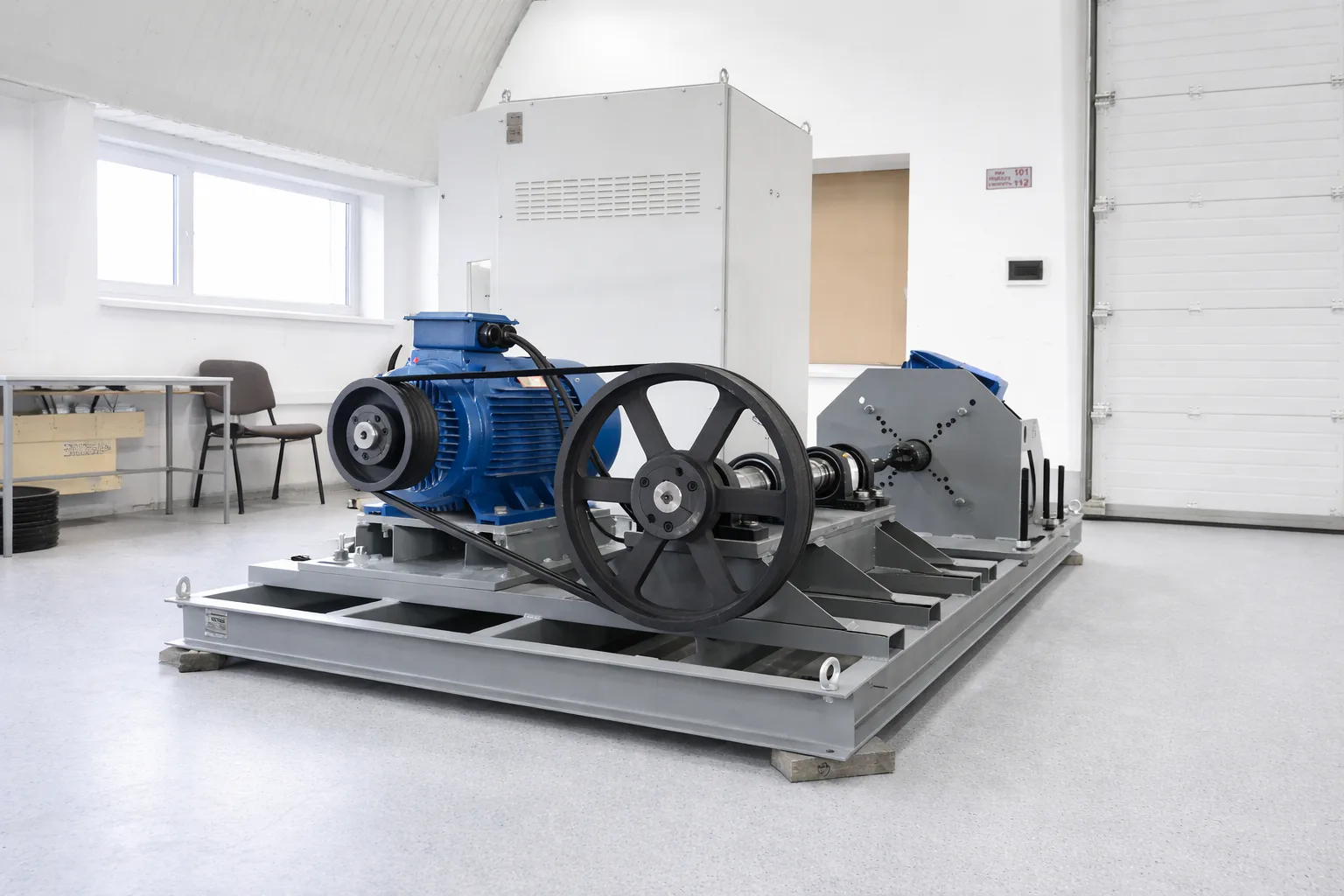

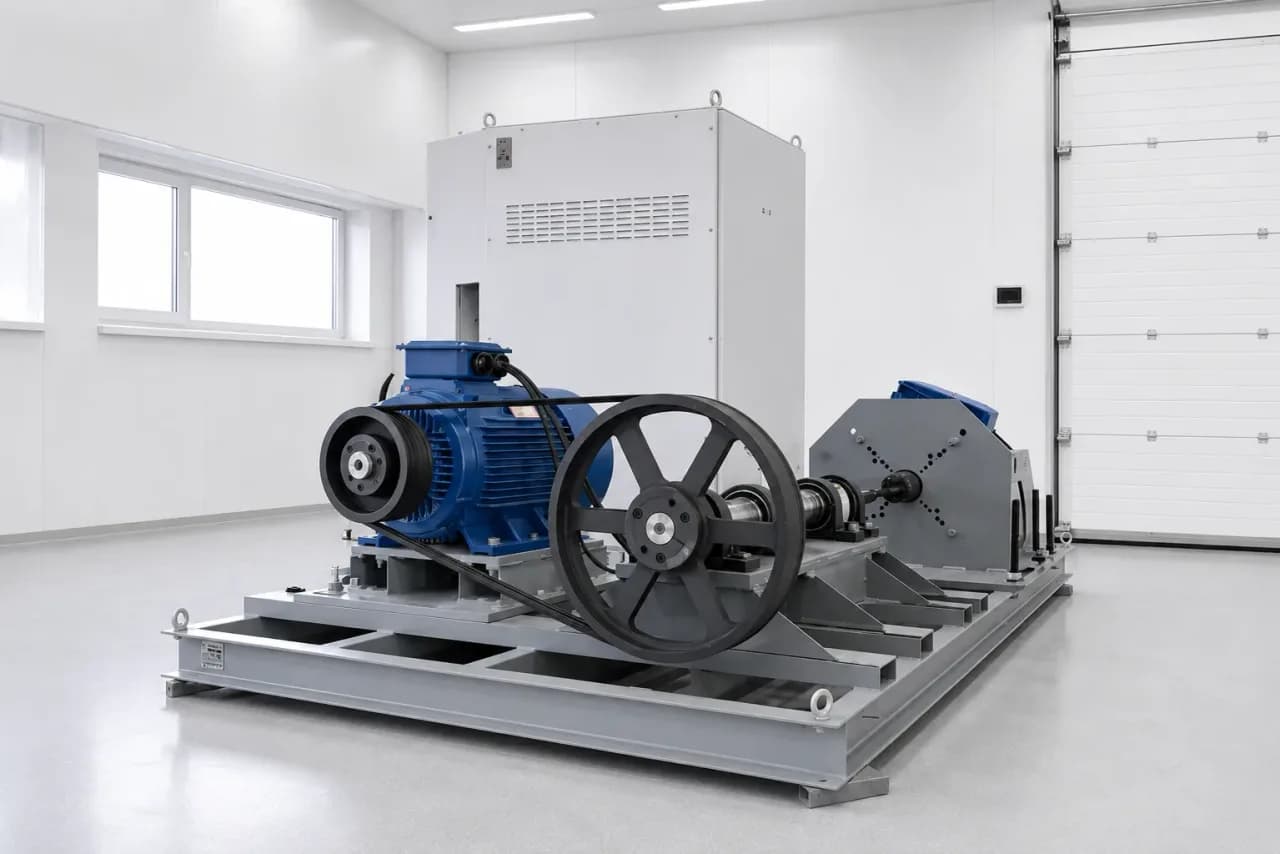

Комплексный стенд проверки асинхронных двигателей КСПАД
Комплексный стенд проверки асинхронных двигателей (КСПАД) предназначен для проведения приемо-сдаточных испытаний асинхронных двигателей. Стенд позволяет проводить следующие виды испытаний: • Измерение сопротивления изоляции обмоток относительно корпуса и между обмотками • Испытание электрической прочности изоляции обмоток относительно корпуса и между обмотками • Проверка межвитковой изоляции на наличие короткозамкнутых витков • Проверка правильности соединения выводов обмоток • Измерение сопротивления обмоток при постоянном токе • Испытание на холостом ходу • Испытание при номинальной нагрузке • Проверка работы на всех ответвлениях обмоток Преимущества стенда: • Автоматизированное проведение испытаний • Высокая точность измерений • Формирование протоколов испытаний • Сохранение результатов в базе данных • Удобный интерфейс управления • Система защиты от аварийных режимов Важно: Каждая испытательная установка изготавливается исключительно по техническому (индивидуальному) заданию заказчика. Данная позиция представлена как один из вариантов.
Параметр | Значение |
|---|---|
| Измерение сопротивления изоляции - Диапазон напряжений | 100-2500 В |
| Измерение сопротивления изоляции - Диапазон измерений | 1 кОм - 10 ГОм |
| Измерение сопротивления изоляции - Шаг напряжения | 50 В |
| Измерение сопротивления изоляции - Точность измерения | ±1.5% |
| Измерение сопротивления изоляции - Максимальный ток | не более 5 мА |
| Испытание электрической прочности - Верхний предел напряжения | 4000 В |
| Испытание электрической прочности - Точность измерения напряжения | ±0.15% |
| Испытание электрической прочности - Точность измерения тока | ±0.15% |
| Определение коэффициента трансформации и ХХ - Точность измерения напряжения | ±0.1% |
| Определение коэффициента трансформации и ХХ - Точность измерения тока | ±0.15% |
| Определение коэффициента трансформации и ХХ - Точность измерения мощности | ±0.5% |
| Определение коэффициента трансформации и ХХ - Точность измерения оборотов | ±0.1% |
| Испытание межвитковой изоляции - Точность измерения напряжения | ±0.1% |
| Испытание межвитковой изоляции - Точность измерения тока | ±0.15% |
| Измерение активного сопротивления - Диапазон тока | 0.5-20 А |
| Измерение активного сопротивления - Диапазон измерений | 0.0001-50000 Ом |
| Измерение активного сопротивления - Точность измерения | ±0.1% |
| Определение напряжения и потерь КЗ - Точность измерения тока | ±0.15% |
| Определение напряжения и потерь КЗ - Точность измерения мощности | ±0.5% |
| Определение напряжения и потерь КЗ - Точность измерения напряжения | ±0.1% |
| Работа под нагрузкой - Точность измерения напряжения | ±0.1% |
| Работа под нагрузкой - Точность измерения тока | ±0.15% |
| Работа под нагрузкой - Точность измерения мощности | ±0.5% |
| Работа под нагрузкой - Точность измерения виброускорений | ±2.5% |
| Работа под нагрузкой - Точность измерения оборотов | ±0.1% |
| Работа под нагрузкой - Точность измерения момента | ±0.1% |
| Напряжение питающей сети | 380В ± 10% |
| Частота питающей сети | 50 ± 1 Гц |
| Степень защиты | IP20 |
| Диапазон рабочих температур | от +10 до +35 °С |
| Относительная влажность | до 80% при 25 °С |
| Атмосферное давление | 84.0 – 106.7 кПа |
| Гарантийный срок | 12 месяцев |
| Срок службы | не менее 5 лет |
