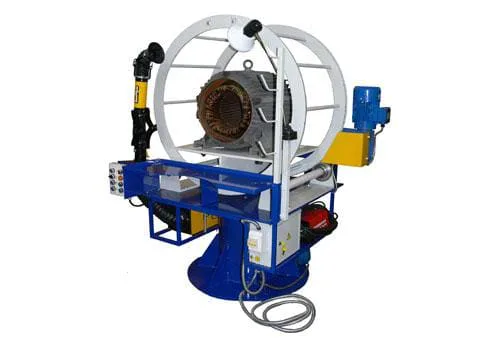

Стол обмотчика электродвигателей ТОД-СО100

Назначение

Стол обмотчика электродвигателей ТОД-СО100 (АИЕЛ.442282.002) предназначен для укладки и обвязки обмотки статоров электродвигателей мощностью от 10 до 100 кВт.

Стол изготавливается в климатическом исполнении УХЛ4 по ГОСТ 15150-69 и эксплуатируется в цеховых условиях: температура окружающей среды от +5 до +40 °С, относительная влажность воздуха не более 80 % при +25 °С, атмосферное давление от 64 до 104 кПа.

Конструкция

Стол оснащён поворотным кантователем с углом кантования 360° и скоростью вращения 1,5 об/мин, устройством для пайки мощностью 2000 Вт, вытяжным устройством и портативным фильтром для процессов пайки. Высота поверхности стола-кантователя регулируется в диапазоне 850–1000 мм над уровнем пола.

Комплектность

• поворотный кантователь;
• вытяжное устройство DELI-75-07;
• светодиодный светильник на гибкой ножке НКП 026;
• портативный фильтр для процессов пайки LF-300/SP;
• устройство для пайки (щипцы);
• сварочный трансформатор ОСЗ-1.0/0,22У2;
• мотор-редуктор NMRV75-80-11.7-0,37-71B5;
• сдвоенная электрическая розетка IP54;
• домкрат TOR 10,0;
• пульт управления;
• паспорт и руководство по эксплуатации.

Комплектность может уточняться или изменяться по согласованию с заказчиком.

Гарантии изготовителя

Предприятие-изготовитель гарантирует нормальную работу стола обмотчика в течение 24 месяцев с момента ввода в эксплуатацию. Срок службы стола — 10 лет.
