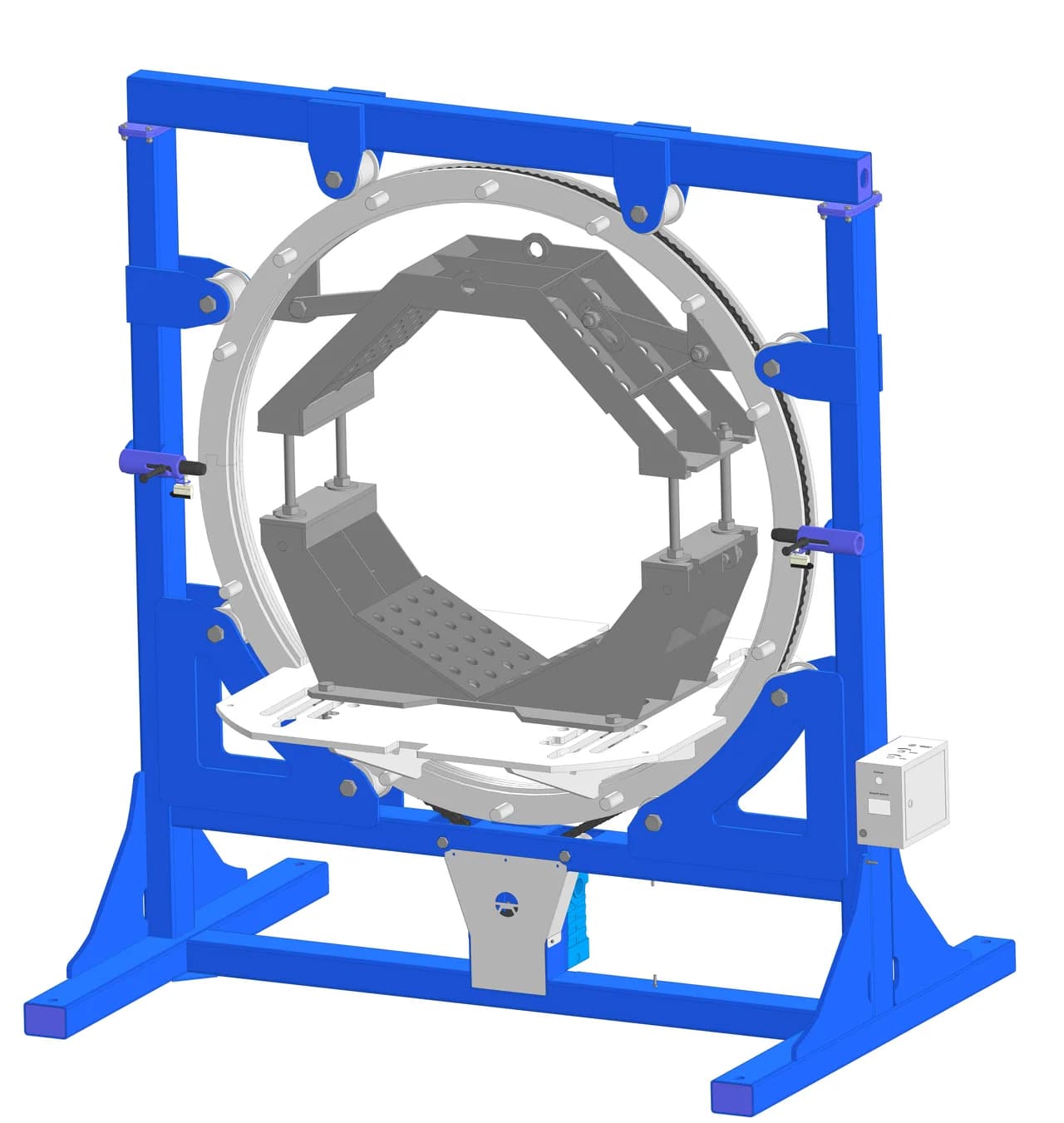

Кантователь статоров ТОД-КС (АИЕЛ.442282.448) предназначен для механизированного поворота статоров электродвигателей с высотой оси вращения от 225 до 280 мм (7–9 габарит) при укладке обмоток. Оснастка для фланцевых двигателей позволяет устанавливать статор с высотой оси вращения до 250 мм.
Кантователь обеспечивает поворот на угол от 0 до 360° и фиксацию статора в заданном положении.
Привод поворотного кольца — цепная передача с червячным редуктором, мощность электродвигателя 0,37 кВт. Кантователь выполнен в стационарном напольном исполнении, размещение — цеховое (крытое помещение с искусственной вентиляцией).
Комплектность может уточняться или изменяться по согласованию с заказчиком.
Гарантийный срок эксплуатации составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента поставки изделия. Срок службы кантователя — не менее 25 лет с момента ввода в эксплуатацию.
| Высота центров устанавливаемых статоров электродвигателей | 225…280 мм |
|---|---|
| Грузоподъёмность | 600 кг |
| Угол кантования | 0…360° |
| Скорость вращения поворотного кольца | 1,75 об/мин |
| Напряжение питающей сети переменного тока | 400 В |
| Частота питающей сети | 50 Гц |
| Мощность электродвигателя | 0,37 кВт |
| Привод поворотного кольца | цепная передача |
| Редуктор | червячный |
| Конструктивное исполнение | стационарное, напольное |
| Размещение | цеховое (крытое помещение с искусственной вентиляцией) |
| Температура эксплуатации | от +1 до +40 °С |
| Относительная влажность воздуха | от 30 до 75 % |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ4 |
| Габаритные размеры (Д×Ш×В), не более | 1250×850×1680 мм |
| Масса, не более | 270 кг |
| Срок службы | не менее 25 лет |
| Гарантийный срок | 12 месяцев |
