Система управления и мониторинга SUM-1

Назначение

Комплексы измерительные SUM-1 для испытаний и диагностирования узлов и агрегатов машин и механизмов предназначены для измерений напряжения и силы постоянного тока, частоты, напряжения и силы переменного тока, электрического сопротивления, количества импульсов, поступающих с первичных преобразователей, преобразования в значения физических величин, а также для регистрации, архивирования и отображения результатов измерений. Внесены в Государственный реестр средств измерений РФ (номер по Госреестру 77063-19).

Устройство и принцип действия

Принцип действия основан на преобразовании в АЦП входных сигналов физических величин, поступающих с первичных измерительных преобразователей (ПП), не входящих в состав комплексов, в цифровой код с последующим преобразованием в значения физических величин по заранее известным градуировочным характеристикам. Далее выполняется математическая обработка с получением значений амплитуды, среднеквадратичного и абсолютного значения физической величины, частоты и количества циклов нагружения. Полученные значения индицируются на мониторе, архивируются и оформляются в виде протоколов.

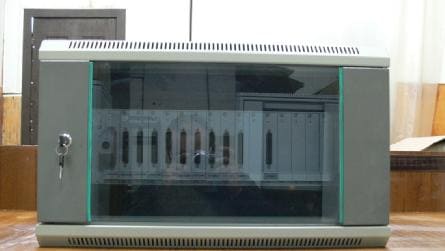

Конструктивно комплексы состоят из стойки управления и шкафа измерений. В стойке управления размещены персональный компьютер (ПЭВМ) с клавиатурой и мышью, монитор и источник бесперебойного питания. В шкафу измерений размещены установка измерительная LTR (рег. № 35234-15) с модулями и источник питания.

В шкаф измерений могут быть установлены модули LTR27 (измерение электрического сопротивления с датчиков температуры, силы тока с датчиков медленно меняющихся физических величин), LTR212M-1 и LTR212M-2 (измерительные каналы сопротивления тензорезисторов, деформации и силы), LTR24-2 (каналы виброускорения), LTR24-1 (каналы перемещения), LTR34 (каналы ЦАП для управления сервоклапанами гидроцилиндров) и модуль управления для эксцентриковых приводов.

Измерительные каналы

Функционально комплексы состоят из измерительных каналов (ИК), количество одновременно используемых каналов — от 4 до 64:

• ИК физических величин с ПП с выходом (4–20) мА — сила тока в диапазоне от 4 до 20 мА, частота дискретизации до 100 Гц;
• ИК физических величин с резистивными ПП — сопротивление преобразуется в значение температуры и линейного перемещения;
• ИК физических величин с тензорезисторами (мост, полумост, четвертьмост) — вычисление деформации, силы, механического напряжения;
• ИК физических величин с пьезоэлектрическими ПП с внутренним предусилителем заряда (ICP) — вычисление виброускорения, виброскорости, виброперемещения;
• ИК физических величин с ПП с выходом от -10 до 10 В — вычисление избыточного давления (разрежения) и перепада давлений;
• ИК частоты приложения нагрузки;
• ИК количества циклов приложения нагрузки.

Программное обеспечение

ПО включает системное (базовое) ПО — операционную систему MS Windows — и специализированное ПО (СПО) POSUM, обеспечивающее сбор измерительной информации от ИК, её обработку, преобразование и визуализацию в цифровом и графическом виде, а также режимы градуировки и тестирования ИК. Метрологически значимой частью программы POSUM является подпрограмма SignalParameters.jar (версия 0.0.0.001). Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «средний» по Р 50.2.077-2014.

Комплектность

• стойка управления SUM-1;
• шкаф измерений SUM-1;
• комплект кабелей измерительных АИЕЛ 421457.002;
• программное обеспечение POSUM;
• руководство по эксплуатации АИЕЛ 421457.002 РЭ;
• паспорт АИЕЛ 421457.002 ПС;
• методика поверки АИЕЛ 421457.002 МП.

Поверка

Поверка осуществляется по документу АИЕЛ 421457.002 МП «Комплексы измерительные SUM-1 для испытаний и диагностирования узлов и агрегатов машин и механизмов. Методика поверки», утверждённому ФГУП «ВНИИМС». Межповерочный интервал — 1 год.
