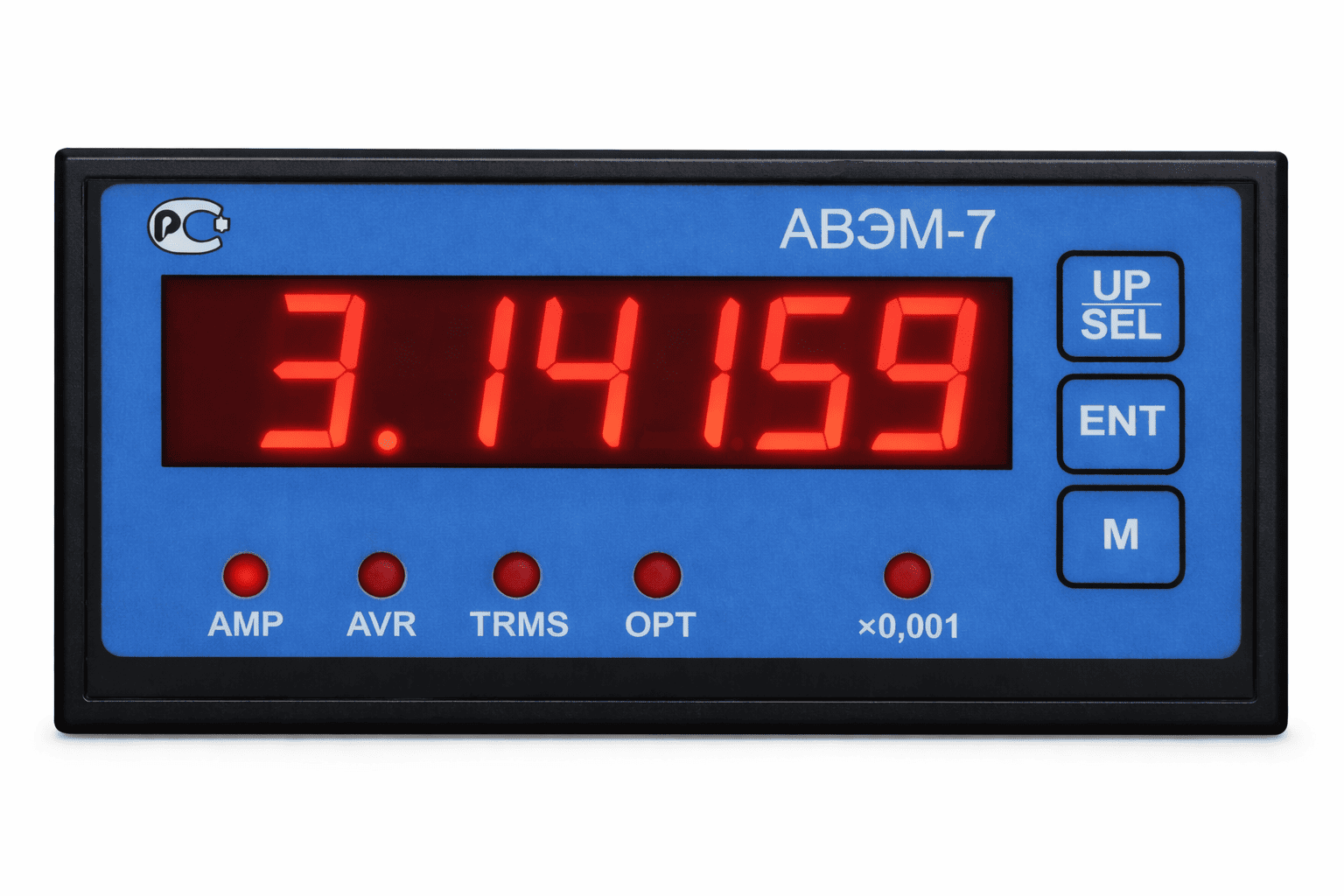

Амперметр АВЭМ-7
- Модификация АВЭМ-7-100 - Диапазон измерений постоянного тока
- 0.002-100 мА
- Модификация АВЭМ-7-100 - Погрешность DC (класс 0,5)
- ±0.5%
- Модификация АВЭМ-7-100 - Погрешность DC (класс 1)
- ±1%
- Модификация АВЭМ-7-100 - Диапазон измерений переменного тока
- 0.03-100 мА
Документация
Описание
Прибор внесен в Госреестр СИ РФ № 75971-19
Приборы измерительные АВЭМ-7 предназначены для измерений силы постоянного и переменного тока.
Приборы измерительные АВЭМ-7 представляют собой комбинацию измерительных шунтов и подключенного к их выходам измерительного блока, размещенных в одном корпусе.
Принцип действия приборов заключается в пропускании измеряемого тока через измерительный шунт, и последующем измерении падения напряжения на шунте. Измерительный блок преобразовывает входной аналоговый сигнал напряжения на шунте с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.
Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или оптоволоконную линию связи (в зависимости от модификации прибора, уточняется при заказе).
В приборе предусмотрена передача сигнала о достижении тока уставки на внешние устройства при помощи электромагнитного реле (дискретный выход). Наличие дискретного выхода позволяет использовать прибор в системах автоматизации и контроля. Параметры срабатывания сигнального реле настраиваются через меню.
Модификации прибора:
АВЭМ-7-100 - диапазон 0.002-100 мА
АВЭМ-7-5000 - диапазон 50-5000 мА
Варианты исполнения по напряжению питания:
- 5В: (5±0,2)В постоянного тока
- 12В: (12±3)В постоянного тока
- 24В: (24±6)В постоянного тока
- 220В: 110-260В переменного тока частотой (50±5)Гц
- 220У: 110-260В (50±5)Гц или 145-365В постоянного тока
Технические характеристики
| Модификация АВЭМ-7-100 - Диапазон измерений постоянного тока | 0.002-100 мА |
|---|---|
| Модификация АВЭМ-7-100 - Погрешность DC (класс 0,5) | ±0.5% |
| Модификация АВЭМ-7-100 - Погрешность DC (класс 1) | ±1% |
| Модификация АВЭМ-7-100 - Диапазон измерений переменного тока | 0.03-100 мА |
| Модификация АВЭМ-7-100 - Погрешность AC (класс 0,5) | ±0.5% (40-60Гц), ±1% (60-400Гц) |
| Модификация АВЭМ-7-100 - Погрешность AC (класс 1) | ±1% (40-60Гц), ±2% (60-400Гц) |
| Модификация АВЭМ-7-5000 - Диапазон измерений постоянного тока | 50-5000 мА |
| Модификация АВЭМ-7-5000 - Погрешность DC (класс 0,5) | ±0.5% |
| Модификация АВЭМ-7-5000 - Погрешность DC (класс 1) | ±1% |
| Модификация АВЭМ-7-5000 - Диапазон измерений переменного тока | 50-5000 мА |
| Модификация АВЭМ-7-5000 - Погрешность AC (класс 0,5) | ±0.5% |
| Модификация АВЭМ-7-5000 - Погрешность AC (класс 1) | ±1% (40-60Гц), ±2% (60-400Гц) |
| Входное сопротивление АВЭМ-7-100 (0,002-1мА) | 2000 Ом |
| Входное сопротивление АВЭМ-7-100 (1-100мА) | 10 Ом |
| Входное сопротивление АВЭМ-7-5000 | 0.05 Ом |
| Габаритные размеры | 100×96×48 мм |
| Масса | 0.4 кг |
| Рабочая температура | от +10 до +45 °С |
| Относительная влажность | до 80% при температуре +25 °С |
