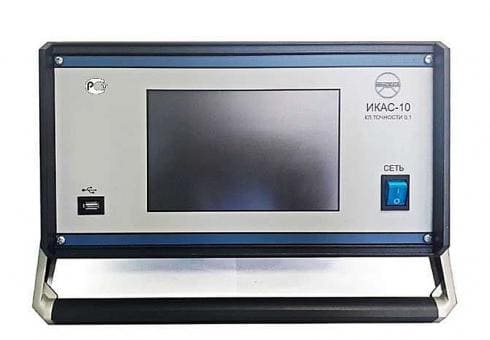

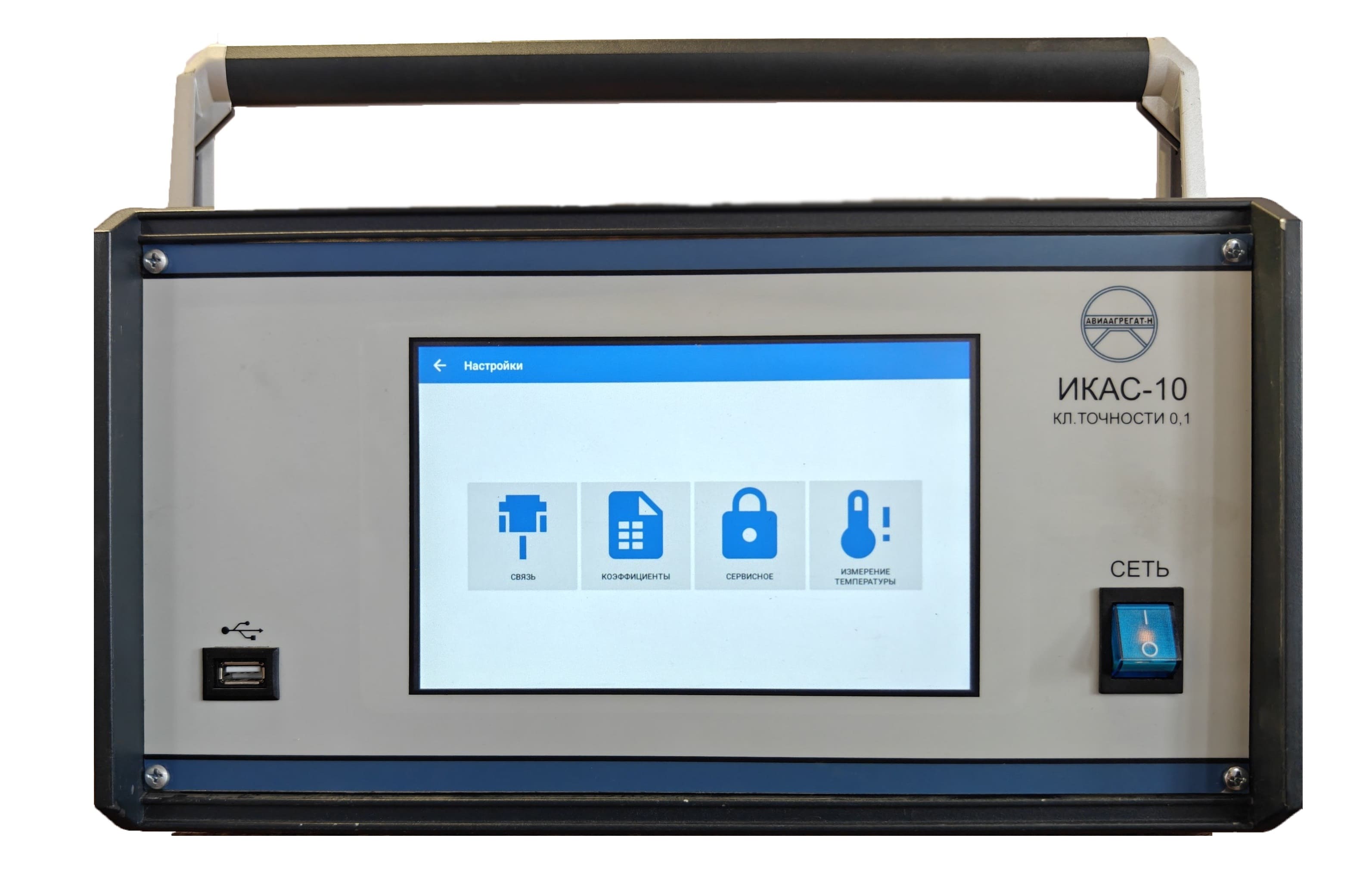

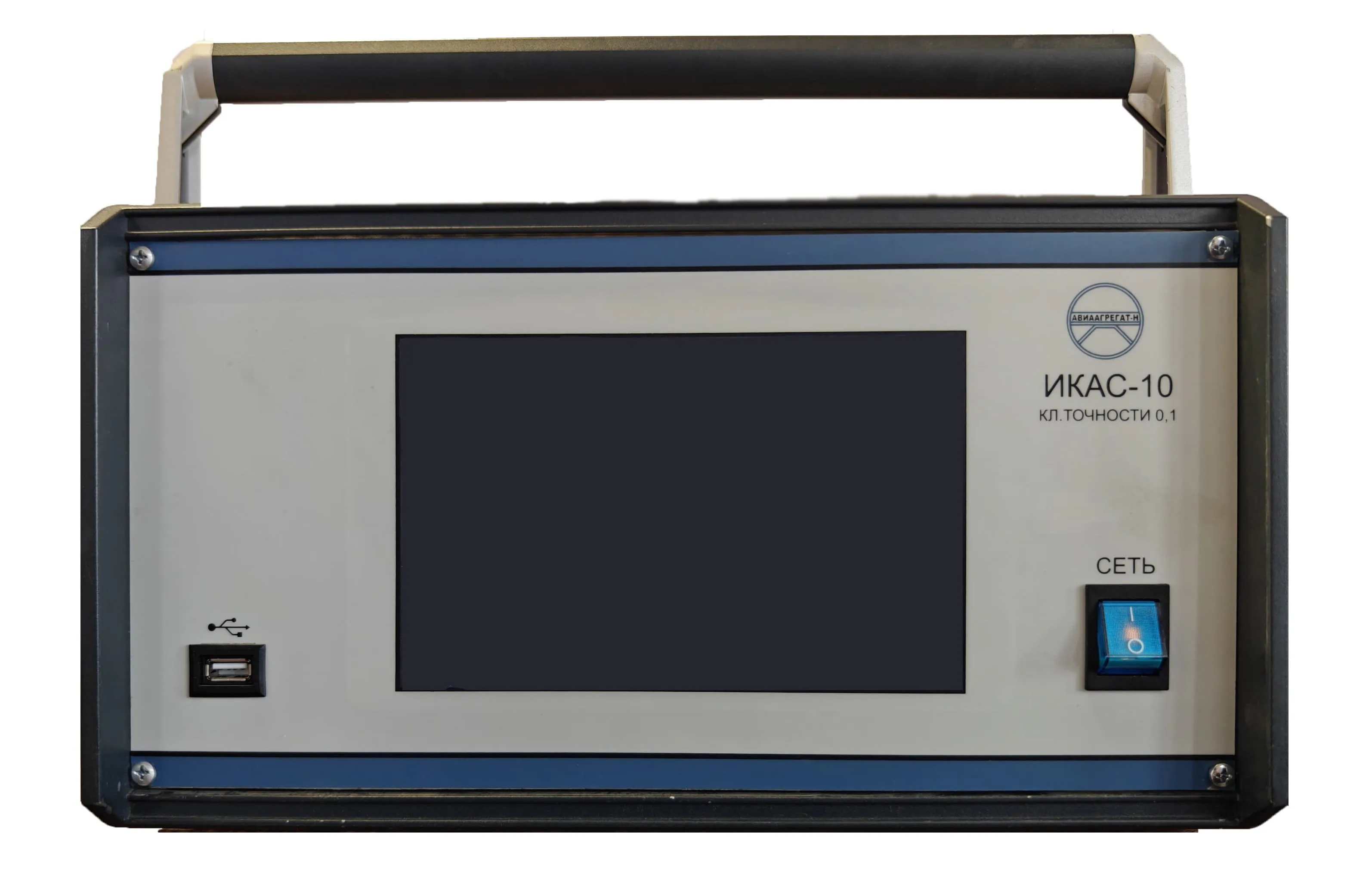

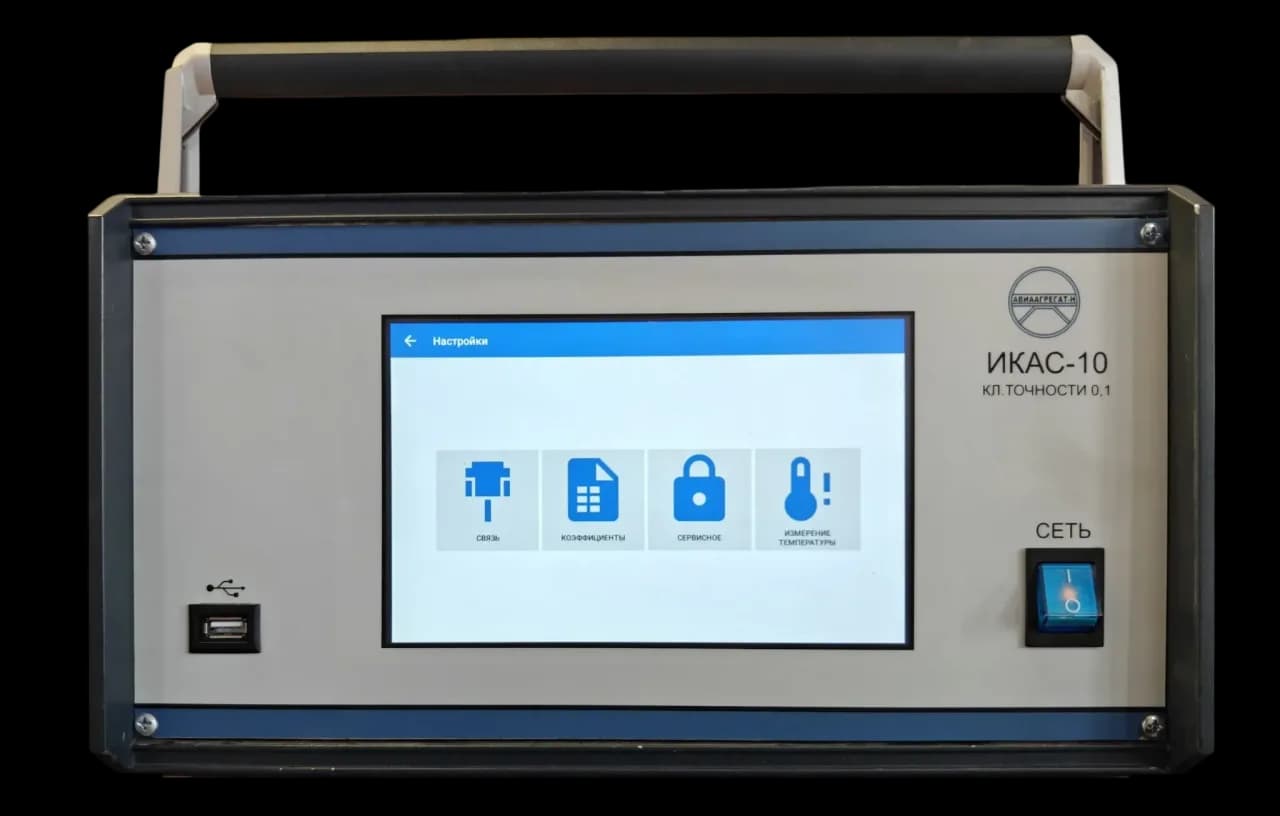

Омметр ИКАС-10

Прибор внесен в Госреестр СИ РФ № 86534-22 Измерители электрического сопротивления постоянному току ИКАС-10 предназначены для: • измерения электрического сопротивления постоянному току электрических цепей, обмоток электрических машин и обмоток трансформаторов • измерения температуры окружающей среды и приведения измеренного сопротивления к заданной температуре • проверки устройств регулирования под нагрузкой (РПН) трансформатора • размагничивания магнитопровода трансформатора • проведения испытания на нагрев • расчета длины, сечения и удельного сопротивления проводника Принцип действия прибора основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока, и вычислении значения сопротивления по закону Ома. Измерение производится по четырехпроводной схеме (Кельвина), исключающей влияние сопротивления подводящих проводников. Модификации прибора: ИКАС-10-0 - 1 разъем для измерительных кабелей, без датчика температуры ИКАС-10-1 - 2 разъема для измерительных кабелей, без датчика температуры ИКАС-10-2 - 1 разъем для измерительных кабелей, с датчиком температуры ИКАС-10-3 - 2 разъема для измерительных кабелей, с датчиком температуры ИКАС-10-4 - 2 разъема для измерительных кабелей, с датчиком температуры, с дополнительными функциями: • проверка устройств РПН • размагничивание магнитопровода • расчет параметров проводника • испытание на нагрев по ГОСТ 3484.2-88
