Измерительные приборы · Вольтметры (до 1000В)
Приборы измерительные АВЭМ-3 предназначены для:
Приборы внесены в Государственный реестр средств измерений РФ (номер по Госреестру 56871-14).
Приборы представляют собой комбинацию высоковольтного делителя напряжения и подключённого к его выходу измерительного блока. Принцип действия заключается в масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя и последующем измерении его выходного напряжения. Измерительный блок преобразует входной аналоговый сигнал напряжения с нижнего плеча делителя с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.
Результаты измерений могут передаваться на внешний ПК через гальванически развязанный интерфейс связи RS-485 или по оптоволоконному кабелю.

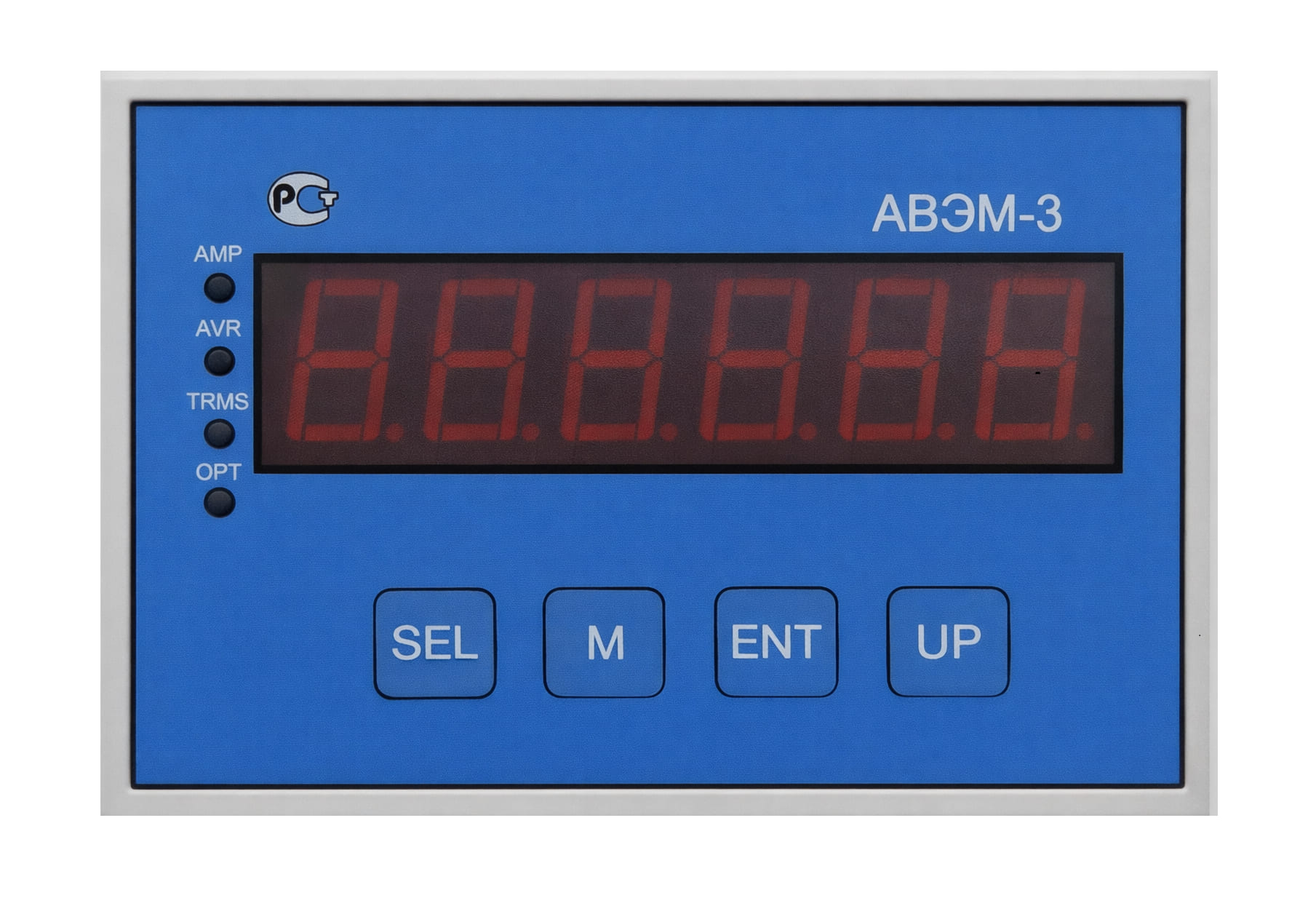

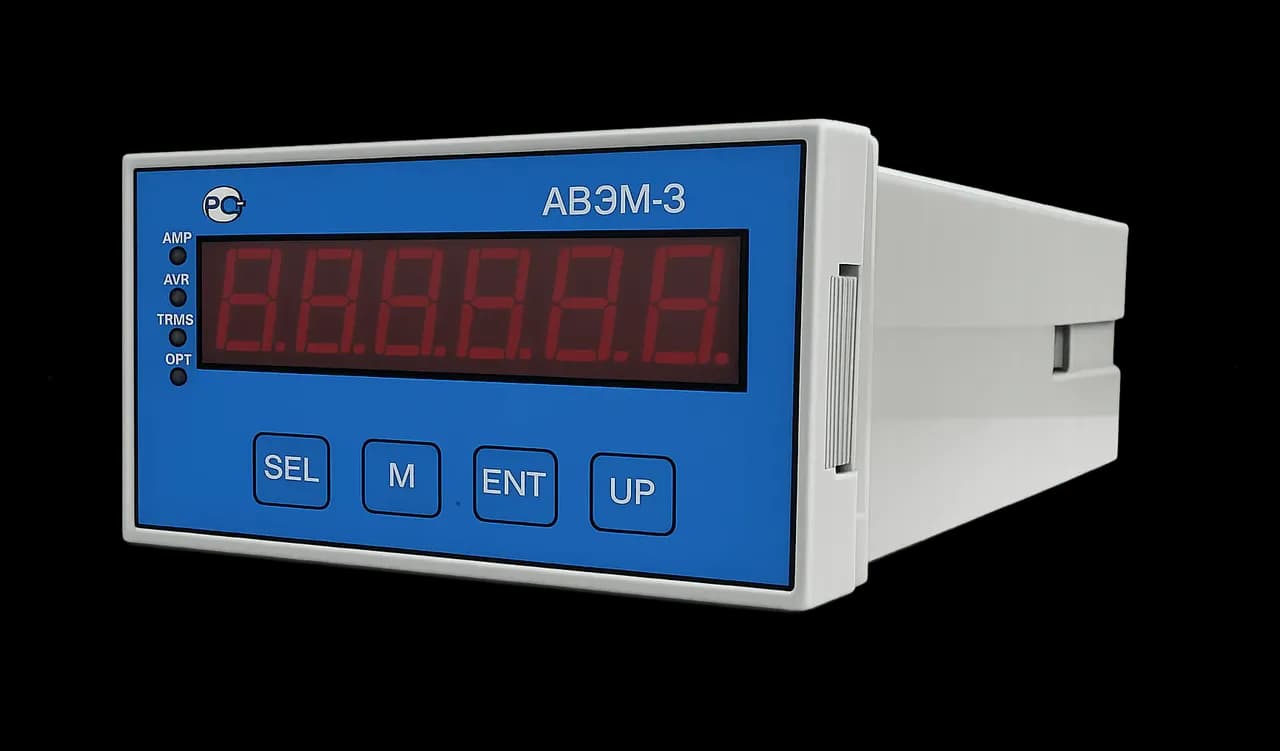

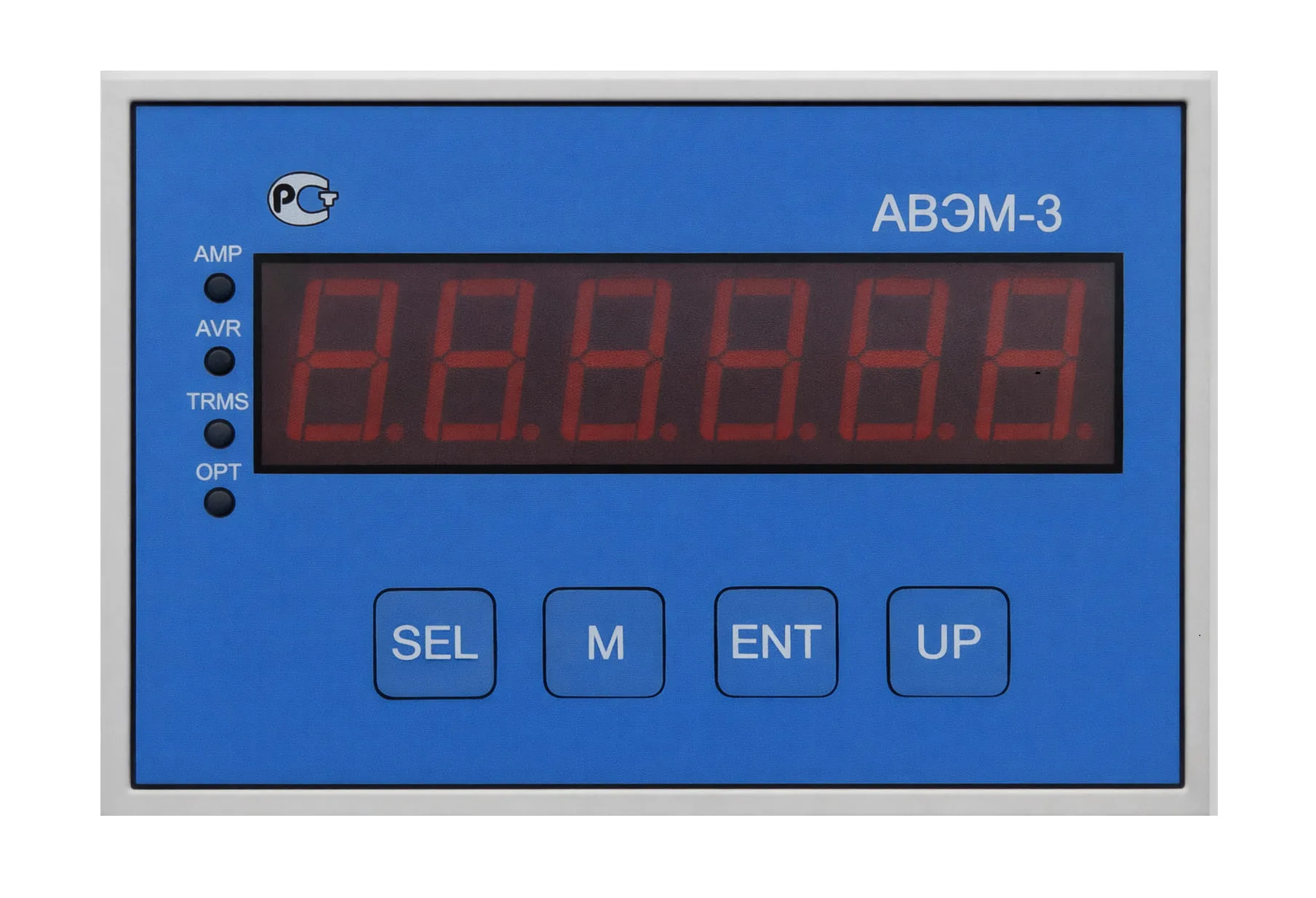

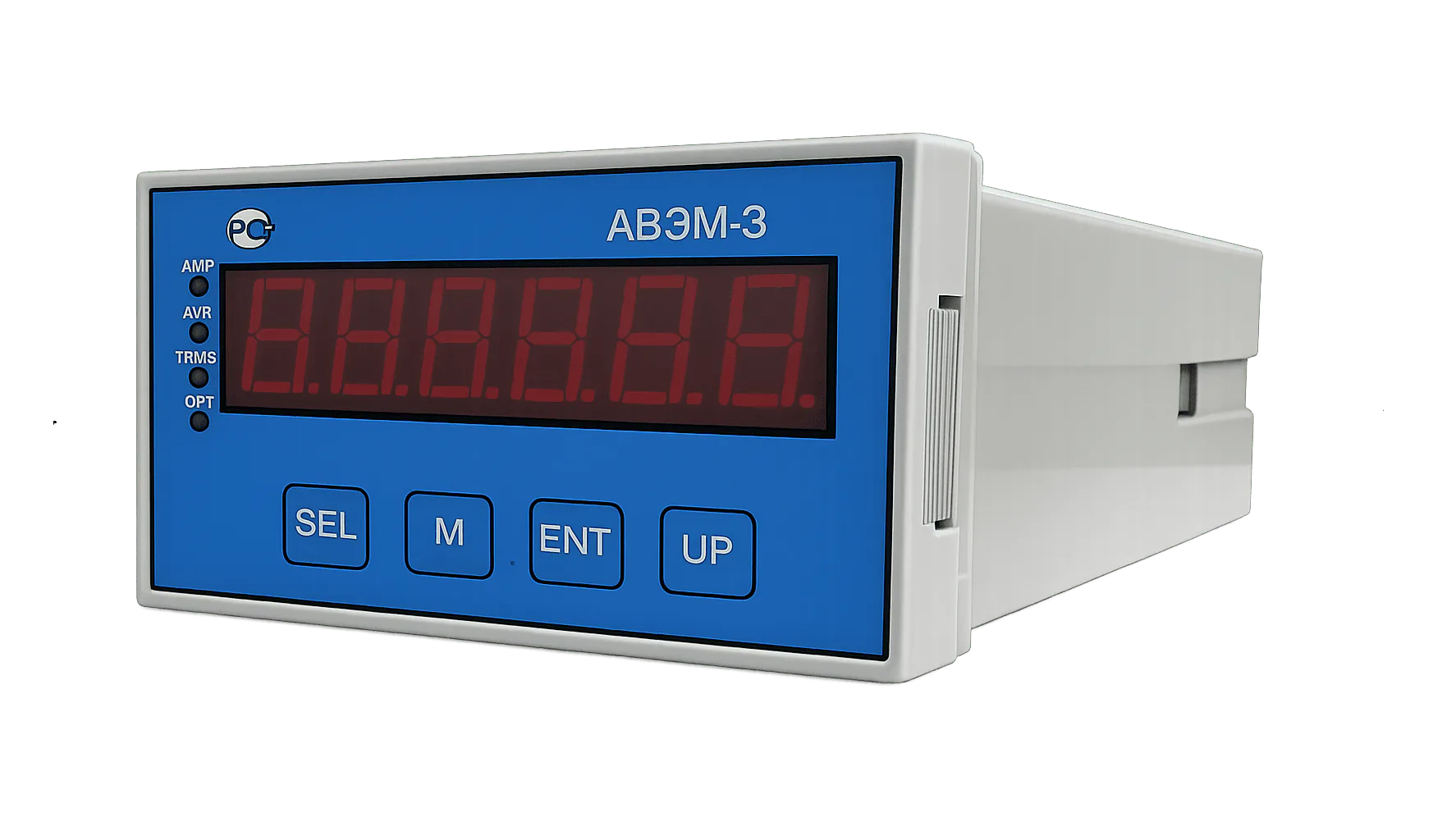

Основные узлы приборов: делитель напряжения, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, схема интерфейса, блок питания, индикатор. Конструктивно приборы выполнены в пластиковом корпусе прямоугольной формы. На лицевой панели расположены сигнальные индикаторы, функциональные клавиши и цифровой индикатор, на задней — разъёмы питания, интерфейсов связи и клеммы подключения измеряемого сигнала.
Приборы выпускаются в модификациях АВЭМ-3-01, АВЭМ-3-02, АВЭМ-3-03 и АВЭМ-3-04, отличающихся диапазоном измерений и пределами допускаемой относительной погрешности (см. технические характеристики).
Поверка осуществляется по документу АИЕЛ.411115.002 МП «Приборы измерительные АВЭМ-3. Методика поверки», утверждённому ФГУП «ВНИИМС». Межповерочный интервал — 1 год.
| Диапазон измерений напряжения | 0,005–4500 В |
|---|---|
| Погрешность измерения напряжения | 0,1–1 % |
| Диапазон частот переменного тока | 40–400 Гц |
| Госреестр СИ | № 56871-14 |
| Модификации | АВЭМ-3-01…04 |
| Измеряемое напряжение | постоянное и переменное |
| Напряжение питания | 220 ± 22 В |
| Частота напряжения питания | 50 ± 5 Гц |
| Габаритные размеры | 167×96×48 мм |
| Интерфейс связи | RS-485 (гальванически развязанный), оптоволоконный кабель |
| Климатическое исполнение | УХЛ4 (ГОСТ 15150-69) |
| Предельные условия транспортирования | группа 3 (ГОСТ 22261-94) |
| Методика поверки | АИЕЛ.411115.002 МП |
| Межповерочный интервал | 1 год |
| Производитель | ООО «Авиаагрегат-Н» |
| АВЭМ-3-01 · Диапазон | 0,005–10 В |
| АВЭМ-3-01 · Погрешность (0,005–0,01 В) | 1 % |
| АВЭМ-3-01 · Погрешность (0,01–10 В) | 0,1 % |
| АВЭМ-3-02 · Диапазон | 0,005–100 В |
| АВЭМ-3-02 · Погрешность (0,005–0,1 В) | 1 % |
| АВЭМ-3-02 · Погрешность (0,1–100 В) | 0,1 % |
| АВЭМ-3-03 · Диапазон | 0,05–1000 В |
| АВЭМ-3-03 · Погрешность (0,05–1 В) | 1 % |
| АВЭМ-3-03 · Погрешность (1–1000 В) | 0,1 % |
| АВЭМ-3-04 · Диапазон | 0,5–4500 В |
| АВЭМ-3-04 · Погрешность, пост. ток (0,5–1 В) | 1 % |
| АВЭМ-3-04 · Погрешность, пост. ток (1–1000 В) | 0,1 % |
| АВЭМ-3-04 · Погрешность, пост. ток (1000–4500 В) | 0,25 % |
| АВЭМ-3-04 · Погрешность, перем. ток (0,5–1 В) | 1 % |
| АВЭМ-3-04 · Погрешность, перем. ток (1–1000 В) | 0,1 % |
| АВЭМ-3-04 · Погрешность, перем. ток (1000–4500 В) | 0,5 % |
