Стенды нагрузочно-имитационные механические СНИМ
- Максимальное испытательное усилие
- до 1000 кгс (10 кН)
- Диапазон испытательного усилия
- от 0 до 1000 кгс (10 кН)
- Максимальный ход талрепа
- 140 мм
Описание
Назначение
Стенды нагрузочно-имитационные механические СНИМ предназначены для проведения приёмочных и периодических испытаний принадлежностей для ведения работ на высоте (лестничных конструкций, монтёрских поясов, лазов, когтей, страховочных канатов), изолирующих подставок, а также пожарных лестниц. Испытательное усилие создаётся от 0 до 1000 кгс (10 кН) в ручном режиме работы.
Модификации

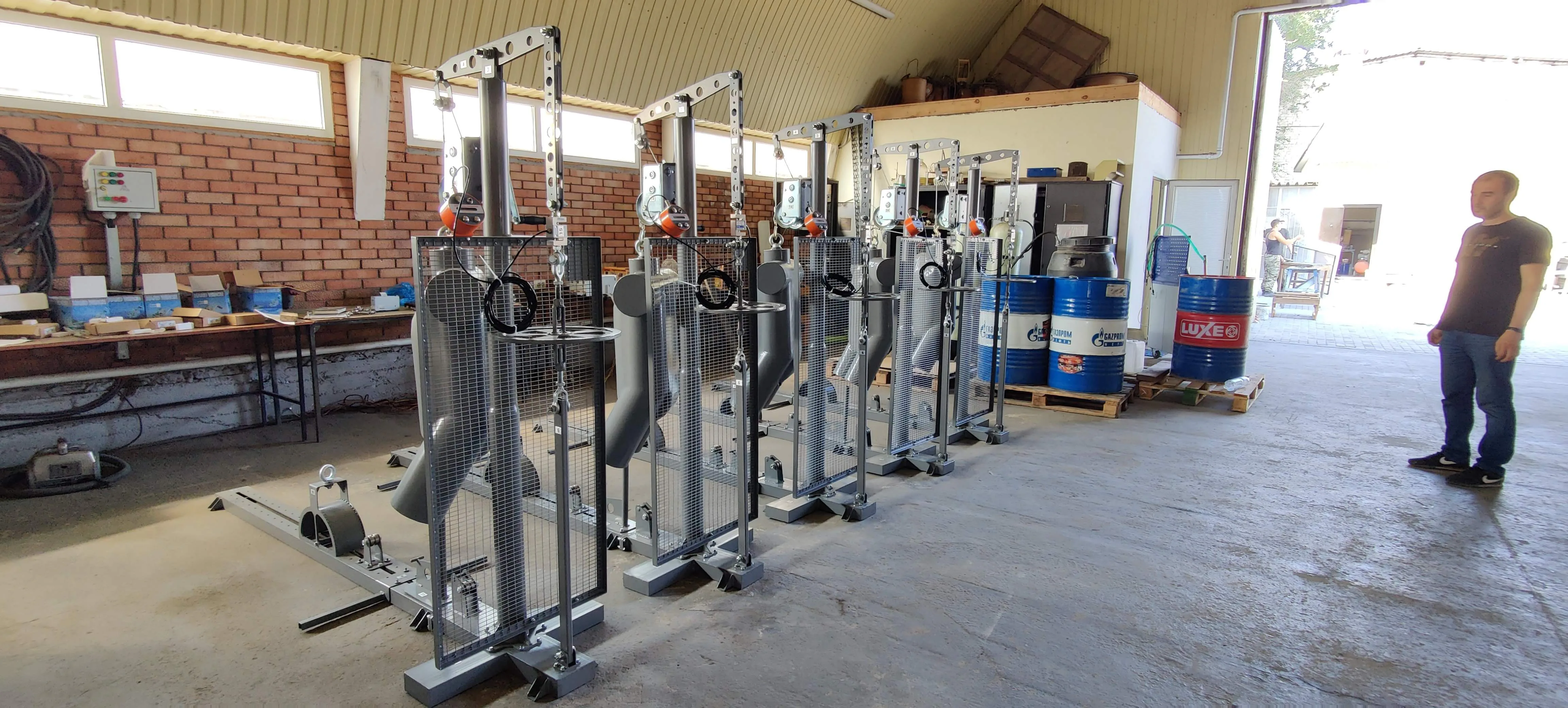

Изготавливаются модификации СНИМ-400, СНИМ-500, СНИМ-600, СНИМ-600А, СНИМ-1000, СНИМ-1000А, СНИМ-1000Р, отличающиеся максимальным усилием и габаритами.
Конструкция

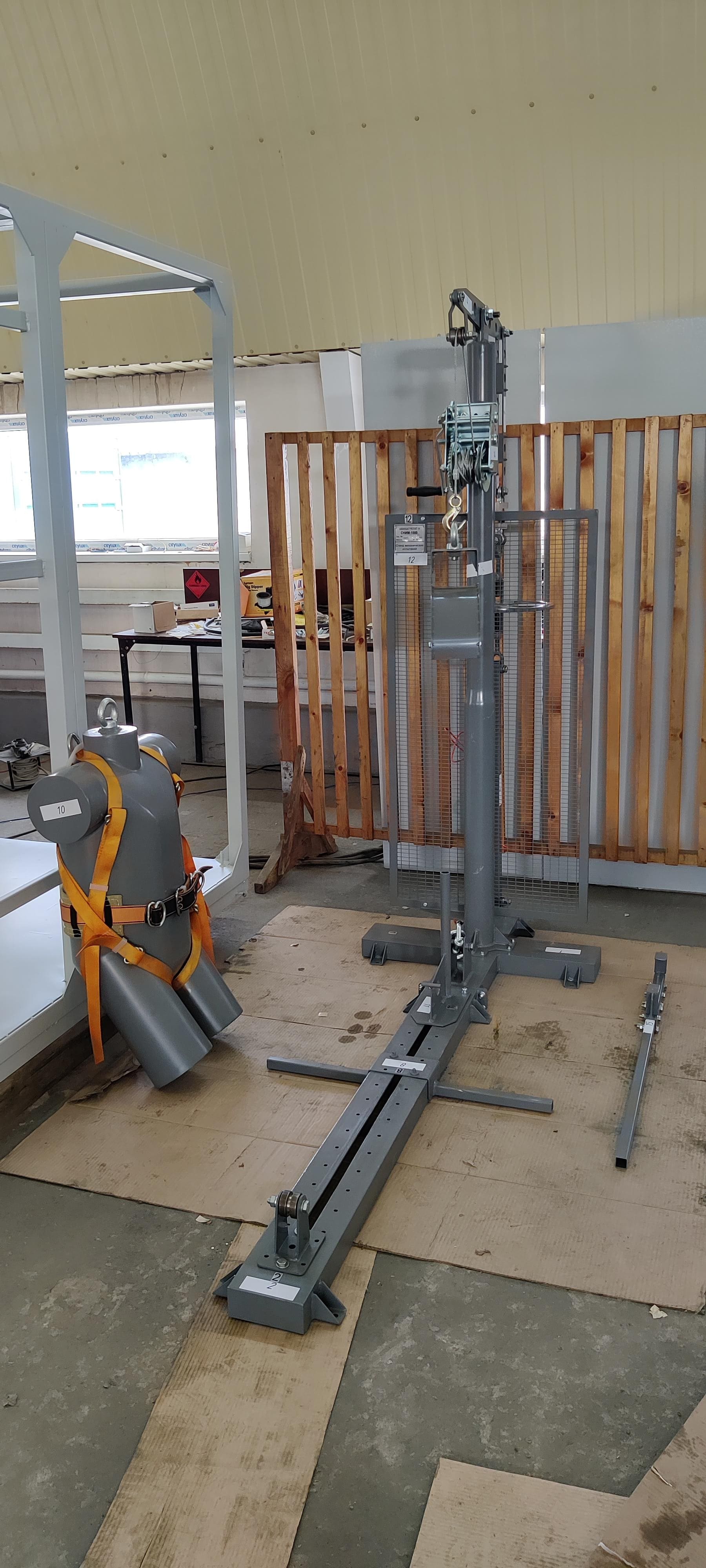

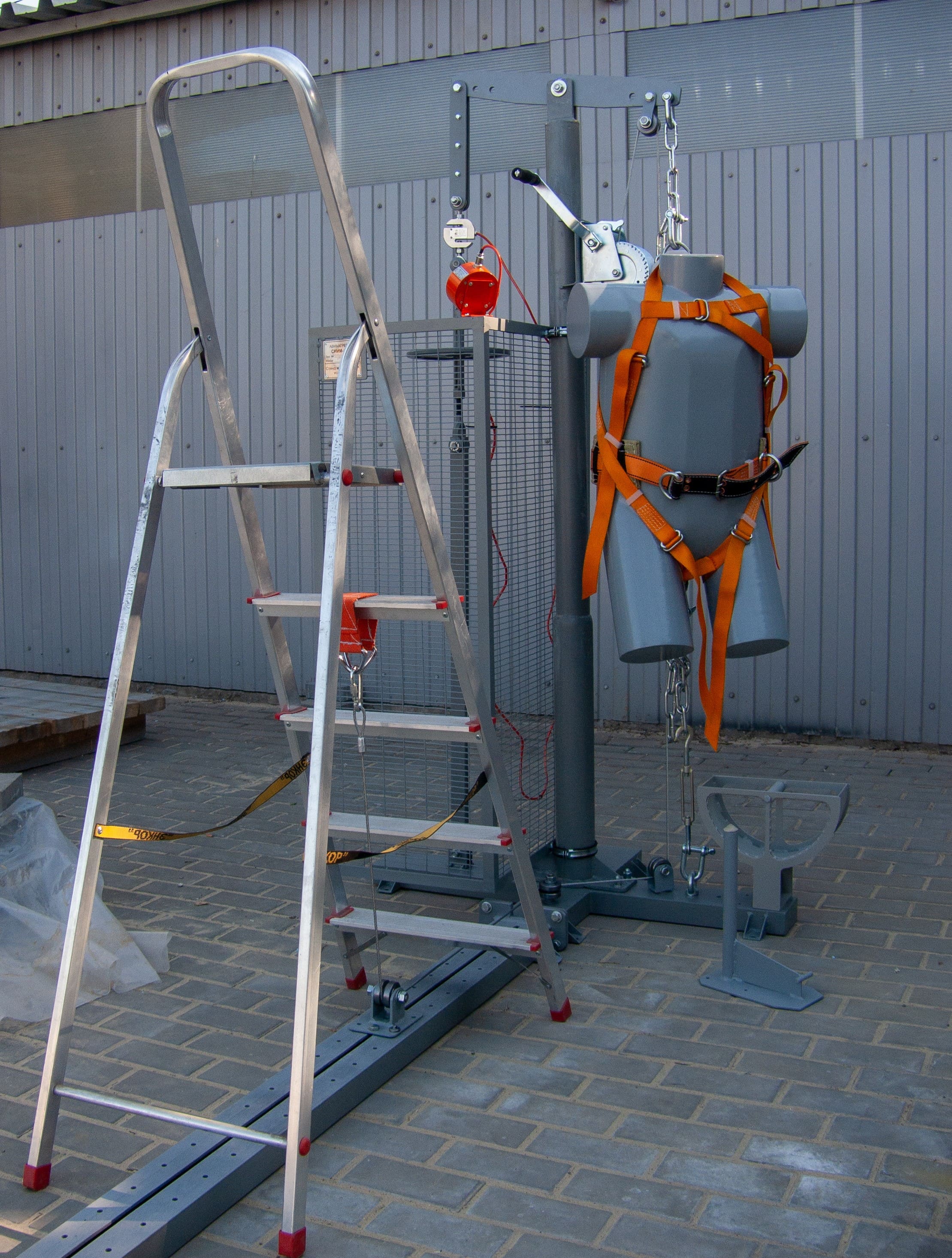

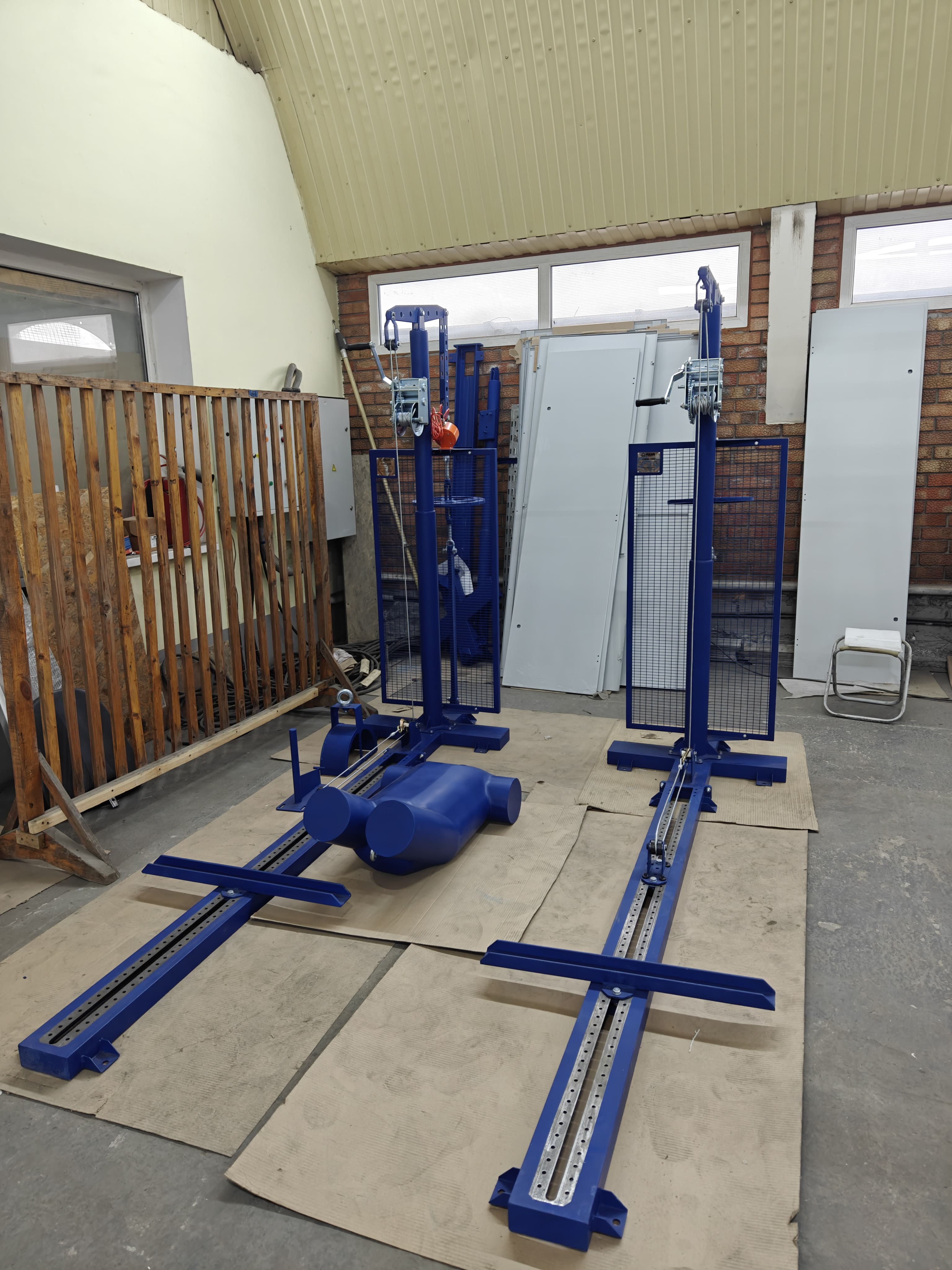

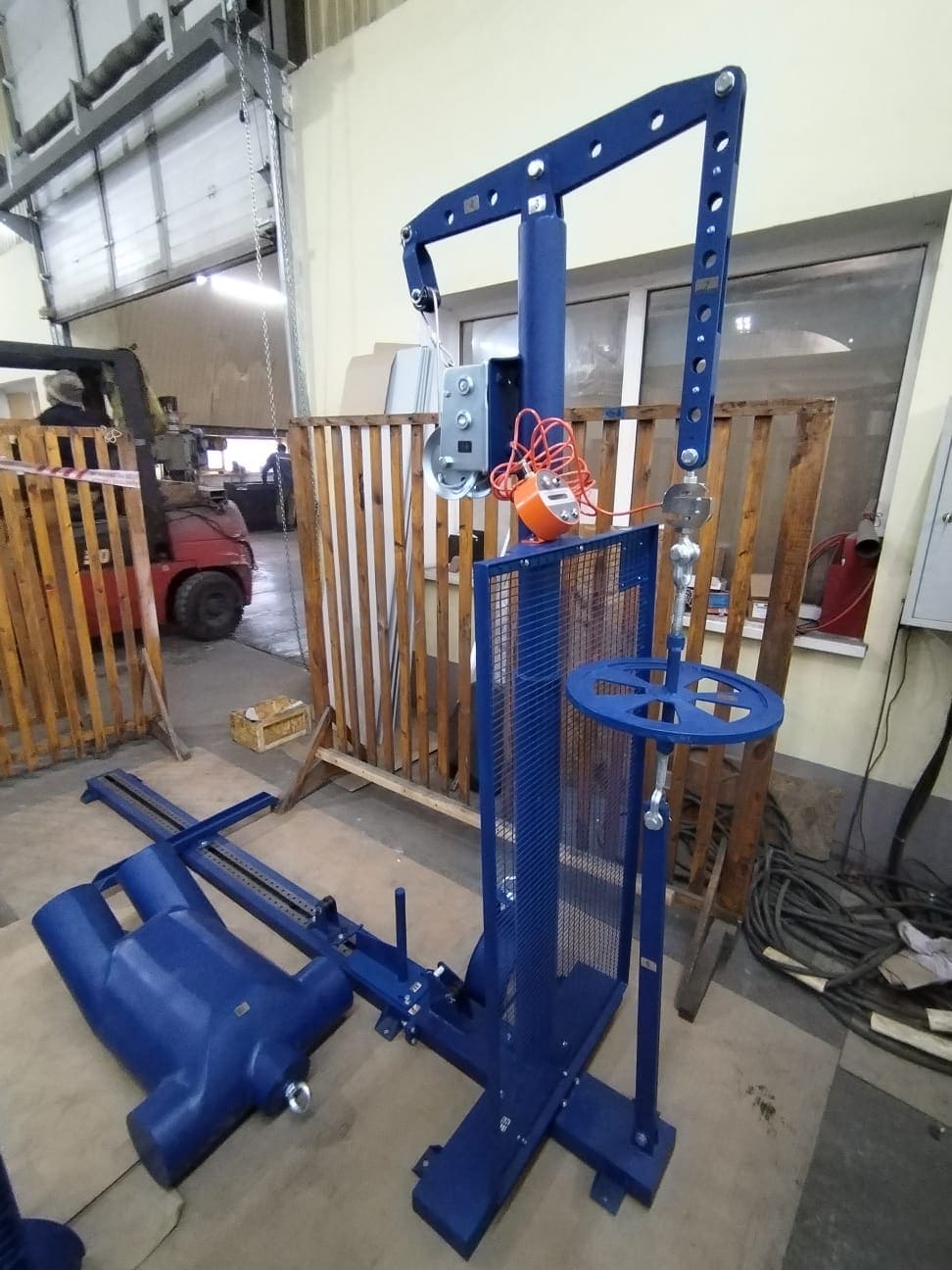

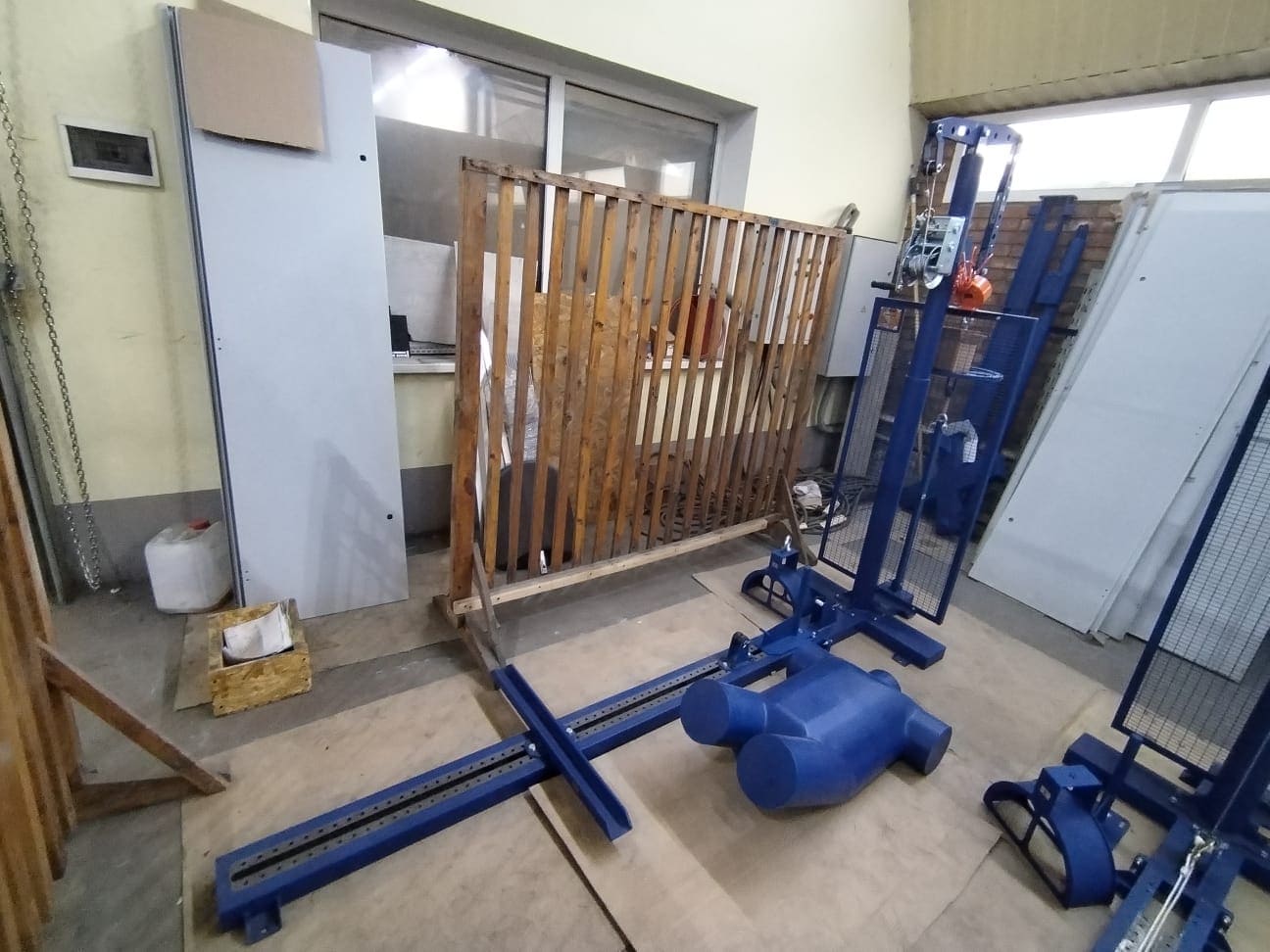

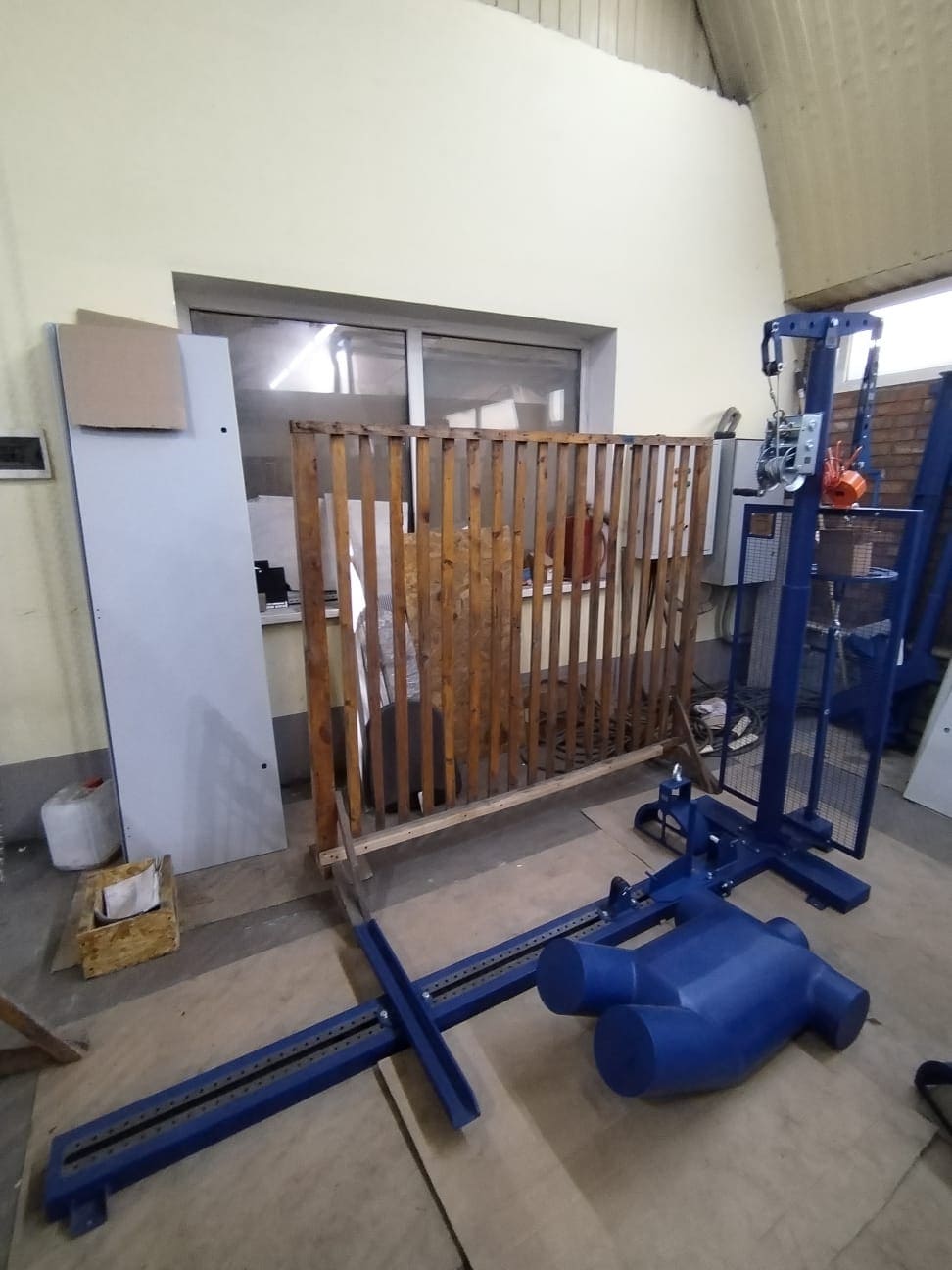

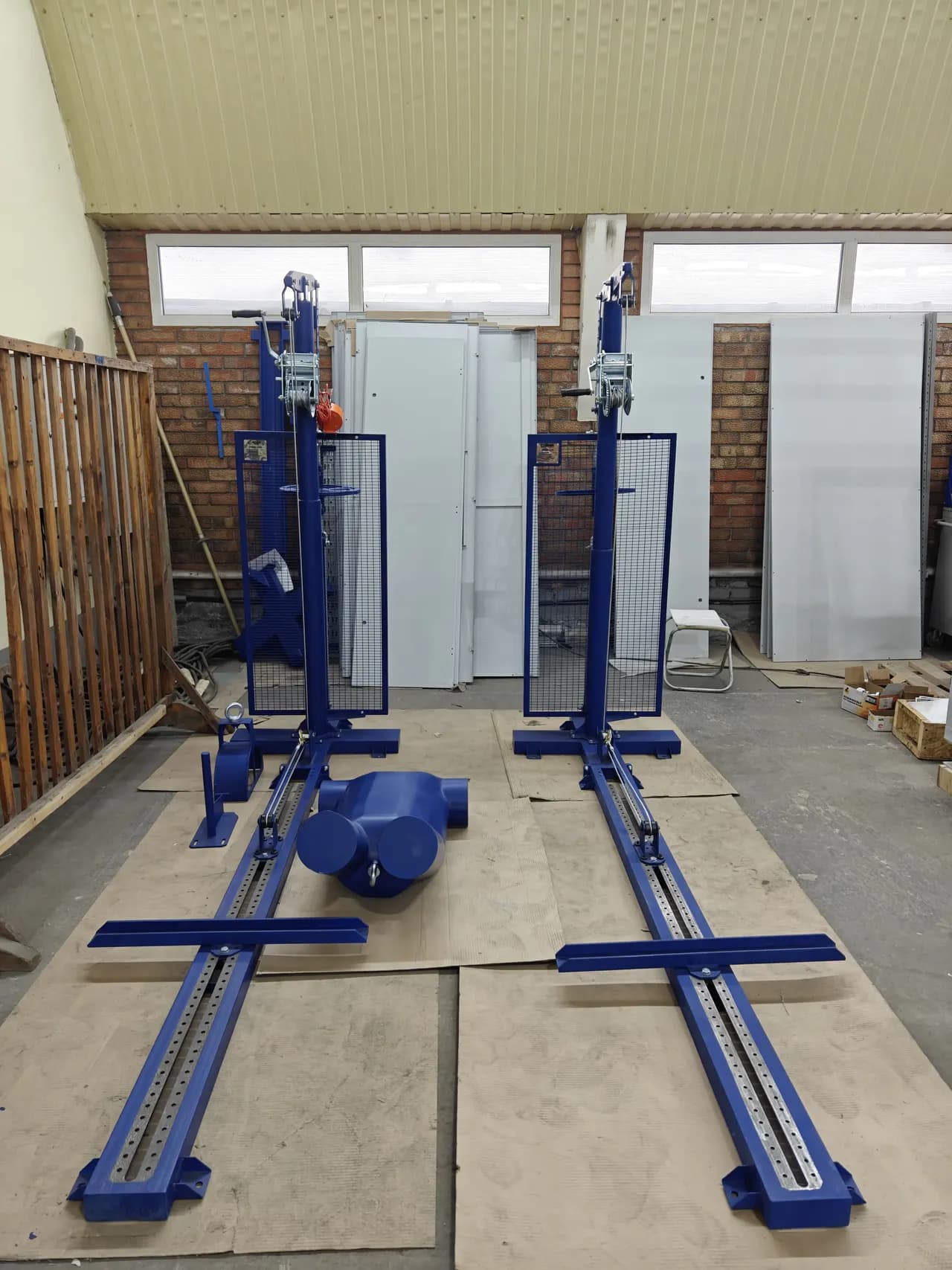

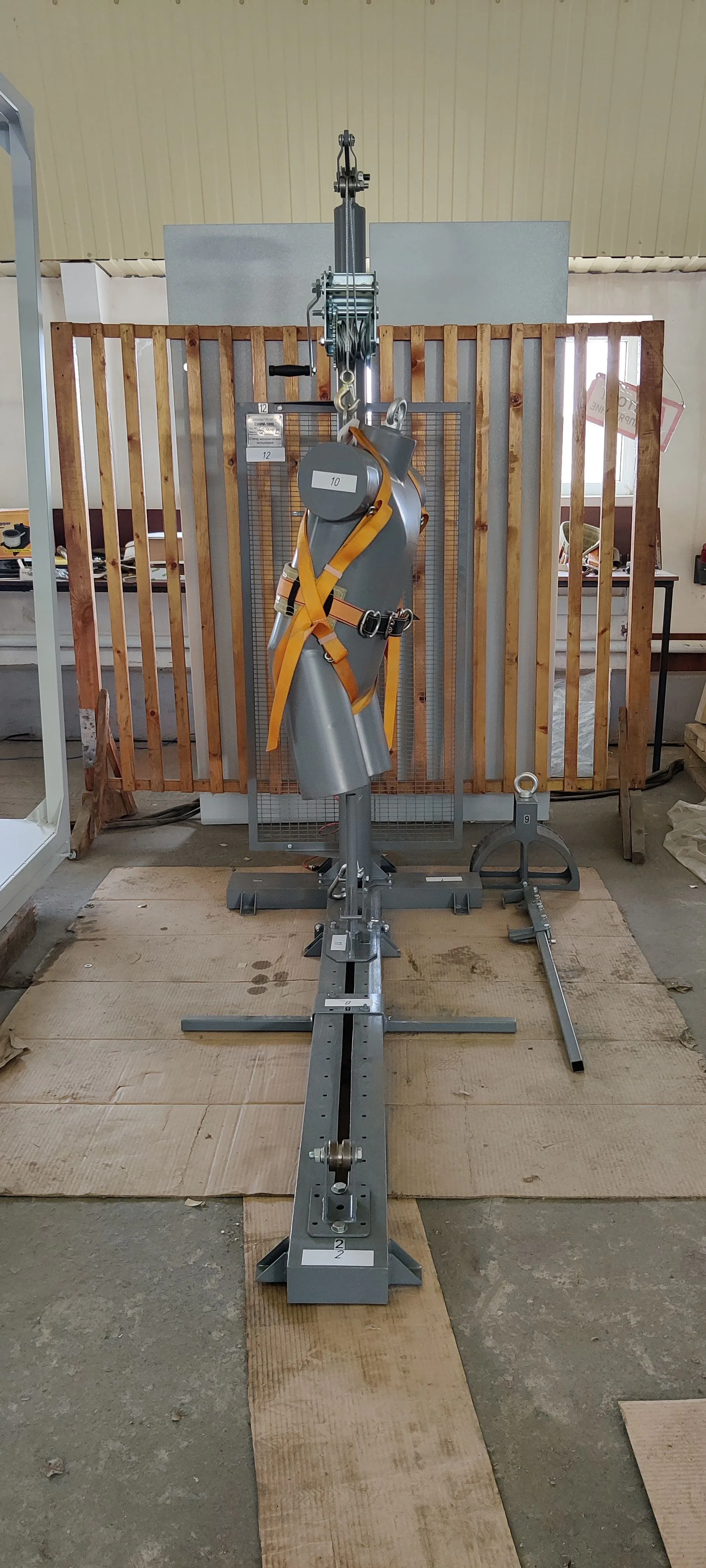

Стенды выполнены сборно-разборными, стационарного напольного исполнения. Усилие создаётся талрепом вручную, измеряется электронным динамометром. В состав стенда входят испытательная платформа, упор, ложемент для поясов, манекен, приспособление для когтей и лазов, защитный экран.
Комплектность
- платформа испытательная;
- упор;
- ложемент для поясов;
- манекен;
- приспособление для когтей и лазов;
- защитный экран;
- динамометр электронный ДАЦ-Р-10-1-1/1;
- комплект «Такелаж» (цепи, талрепы, скобы, карабины, стропы);
- комплект «Крепёж» (анкер-болты);
- паспорт и руководство по эксплуатации;
- инструкция по сборке;
- сертификат качества;
- сертификат ISO 9001:2015 (копия);
- декларация о соответствии ТР ТС (копия);
- протокол приёмо-сдаточных испытаний;
- ведомость вложения.
Гарантии изготовителя
Срок службы стенда — не менее 10 лет с момента ввода в эксплуатацию. Гарантия на товар составляет 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со дня передачи (отгрузки) товара на склад покупателя.
Технические характеристики
| Максимальное испытательное усилие | до 1000 кгс (10 кН) |
|---|---|
| Диапазон испытательного усилия | от 0 до 1000 кгс (10 кН) |
| Максимальный ход талрепа | 140 мм |
| Максимальное усилие на маховике талрепа | 220 Н |
| Относительная погрешность измерения усилия | ±1 %…±3 % |
| Тип конструкции | сборно-разборная |
| Конструктивное исполнение | стационарное, напольное |
| Размещение стенда | цеховое (крытое помещение с искусственной вентиляцией) |
| Температура эксплуатации | от 0 до +40 °С |
| Относительная влажность воздуха | от 30 до 80 % |
| Управление стендом | ручное |
| Срок службы | не менее 10 лет |
| Степень защиты | IP00 |
| Условия эксплуатации по ГОСТ 15150-69 | УХЛ4 |
| Габаритные размеры (Д×Ш×В), мм | 2600×700×1900 |
| Масса, не более | 140 кг |
| Гарантийный срок | 24 месяца |
