СНИМ — стенды механических испытаний
- Тип оборудования
- Стенд механических испытаний
- Испытательное усилие
- 600–1000 кгс (6–10 кН)
- Управление
- Ручное или автоматическое
- Погрешность измерения усилия
- от ± 1 до ± 3 %
Документация
Описание
Стенды механических испытаний СНИМ (стенд нагрузочно-имитационный механический) нагружают испытуемое изделие заданным усилием и измеряют его: так проверяют принадлежности для ведения работ на высоте — лестничные конструкции, монтёрские пояса, лазы, когти, страховочные канаты и привязи, изолирующие подставки, карабины, штативы-треноги, оперативные штанги.
Ручные исполнения нагружают талрепом и компактны — от 110 кг. Автоматизированные нагружают пневматикой, сами выдерживают заданное усилие, фиксируют результат и печатают протокол испытаний с компьютера. Отдельное исполнение рассчитано на пожарное снаряжение: пожарные лестницы, спасательные верёвки ВПС-30 и ВПС-50, пояса и карабины.
Технические характеристики
| Тип оборудования | Стенд механических испытаний |
|---|---|
| Испытательное усилие | 600–1000 кгс (6–10 кН) |
| Управление | Ручное или автоматическое |
| Погрешность измерения усилия | от ± 1 до ± 3 % |
| Объекты испытаний | Средства защиты и снаряжение для работ на высоте, пожарное снаряжение |
| Тип конструкции | Сборно-разборная, стационарная напольная |
| Климатическое исполнение | УХЛ4 |
| Параметры | Задаются конкретной модификацией и объектом испытаний |
Варианты исполнения
Модификации
Стенд механических испытаний СНИМ-600А (автоматизированный)Автоматизированный стенд с пневматическим нагружением до 600 кгс: фиксация результатов и протокол испытаний на компьютере.развернуть
Описание
Оборудование предназначено для проведения приёмочных и периодических испытаний принадлежностей для ведения работ на высоте: лестничных конструкций, монтёрских поясов, лазов, когтей, страховочных канатов, изолирующих подставок и другого снаряжения.
Максимальное нагрузочное усилие — 600 кгс (6000 Н), работа в автоматическом режиме: стенд сам выдерживает заданное усилие, фиксирует результат и передаёт протокол испытаний на компьютер.
Характеристики
| Максимальное испытательное усилие | 600 кгс (6000 Н) |
|---|---|
| Режим работы | Автоматический |
| Относительная погрешность измерения усилия, не более | ± 3 % |
| Протокол испытаний | Автоматическая фиксация, передача на компьютер |
| Давление воздуха в системе | 6,0 ± 0,2 кгс/см² |
| Напряжение питания | 230 В, 50 Гц |
| Тип конструкции | Сборно-разборная |
| Конструктивное исполнение | Стационарное, напольное |
| Размещение | Цеховое, крытое помещение с искусственной вентиляцией |
| Температура эксплуатации | от +1 до +40 °С |
| Относительная влажность воздуха | от 30 до 80 % |
| Степень защиты | IP00 |
| Климатическое исполнение | УХЛ4 |
| Габаритные размеры (Д×Ш×В) | 3300×1270×3150 мм |
| Масса, не более | 500 кг |

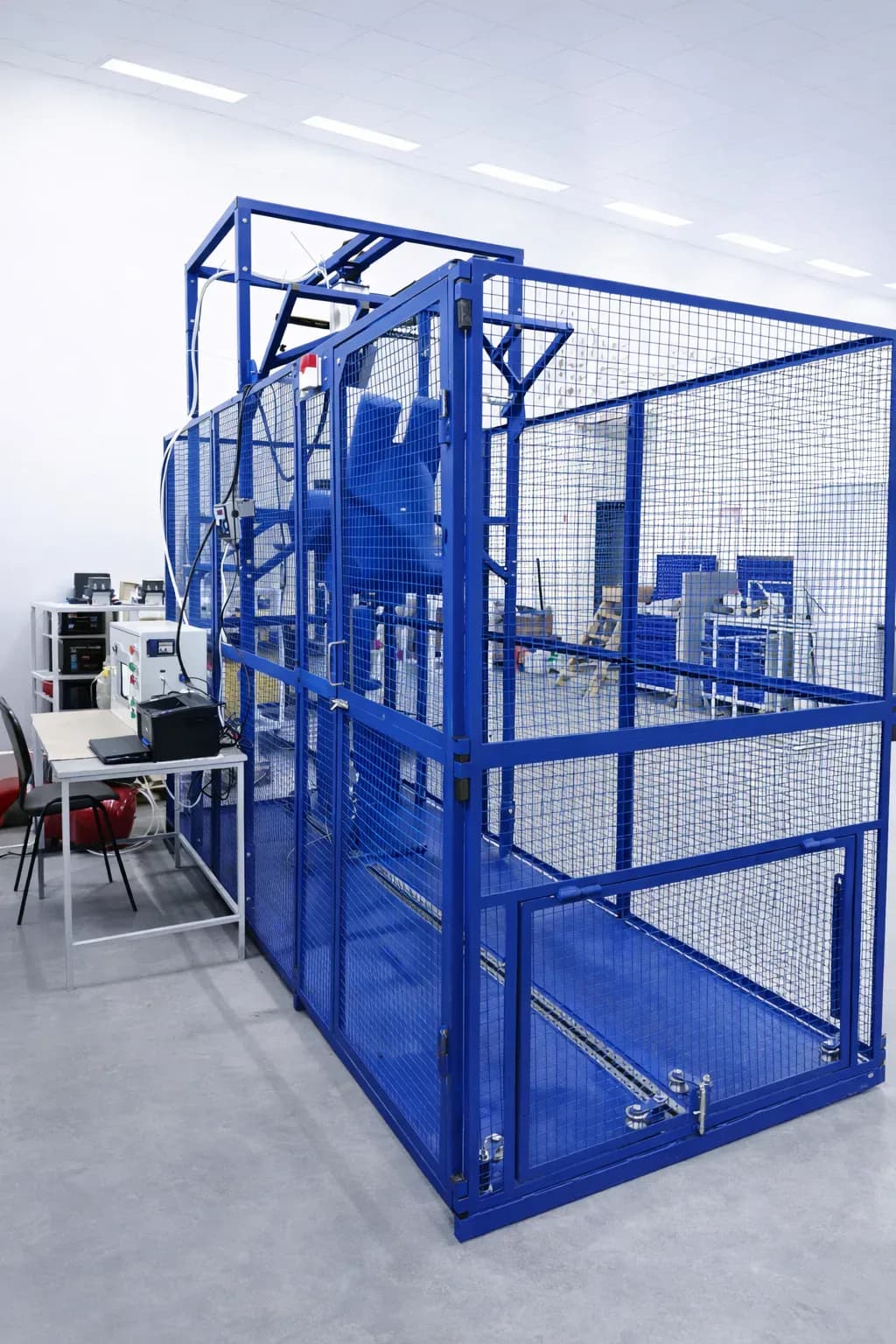

Стенд механических испытаний СНИМ-600 (пожарное снаряжение)Стенд с ручным нагружением до 600 кгс для испытаний пожарных лестниц, спасательных верёвок, поясов и карабинов.развернуть
Описание
Оборудование предназначено для испытаний на прочность пожарных лестниц (выдвижная пожарная лестница, лестница-штурмовка, лестница-палка, лестница-стремянка), верёвок пожарных спасательных ВПС-30 и ВПС-50, поясов пожарных спасательных и поясных карабинов пожарных, а также альпинистского снаряжения — карабинов и привязей.
Конструкция стенда позволяет проводить испытания самого стенда (самотестирование).
Характеристики
| Номинальное испытательное усилие | 600 кгс |
|---|---|
| Управление | Ручное |
| Относительная погрешность измерения усилия, не более | ± 3 % |
| Количество испытательных мест | 1 |
| Тип конструкции | Сборно-разборная |
| Конструктивное исполнение | Стационарное, напольное |
| Размещение | Цеховое, крытое помещение с искусственной вентиляцией |
| Рабочий диапазон температур | от +1 до +40 °С |
| Относительная влажность воздуха | до 80 % при 20 °С |
| Атмосферное давление | от 64 до 104 кПа |
| Срок службы, не менее | 10 лет |
| Степень защиты | IP00 |
| Климатическое исполнение | УХЛ4 |
| Габаритные размеры (Д×Ш×В) | 3300×900×1920 мм |
| Масса | 260 кг |
Стенд механических испытаний СНИМ-1000Стенд с ручным нагружением талрепом до 1000 кгс, погрешность измерения усилия не более ±1 %.развернуть
Описание
Оборудование предназначено для проведения приёмочных и периодических испытаний принадлежностей для ведения работ на высоте: лестничных конструкций, монтёрских поясов, лазов, когтей, страховочных канатов, изолирующих подставок и другого снаряжения.
Максимальное нагрузочное усилие — 1000 кгс (10 кН), нагружение ручное, талрепом. Сборно-разборная конструкция массой 140 кг.
Характеристики
| Максимальное испытательное усилие | 1000 кгс (10 кН) |
|---|---|
| Управление | Ручное, талрепом |
| Относительная погрешность измерения усилия, не более | ± 1 % |
| Масса, не более | 140 кг |
| Максимальный ход талрепа | 140 мм |
| Максимальное усилие на маховике талрепа | 220 Н |
| Тип конструкции | Сборно-разборная |
| Конструктивное исполнение | Стационарное, напольное |
| Размещение | Цеховое, крытое помещение с искусственной вентиляцией |
| Температура эксплуатации | от 0 до +40 °С |
| Относительная влажность воздуха | от 30 до 80 % |
| Срок службы, не менее | 10 лет |
| Степень защиты | IP00 |
| Климатическое исполнение | УХЛ4 |
| Габаритные размеры (Д×Ш×В) | 2600×1000×1900 мм |
Стенд механических испытаний СНИМ-1000А (автоматизированный)Автоматизированный стенд с пневматическим нагружением до 700 кгс: фиксация результатов и протокол испытаний на компьютере.развернуть
Описание
Оборудование предназначено для проведения приёмочных и периодических испытаний принадлежностей для ведения работ на высоте: лестничных конструкций, монтёрских поясов, лазов, когтей, страховочных канатов, изолирующих подставок и другого снаряжения.
Работа в автоматическом и ручном режимах: стенд сам выдерживает заданное усилие, фиксирует результат и передаёт протокол испытаний на компьютер.
Характеристики
| Максимальное испытательное усилие | 700 кгс (7 кН) |
|---|---|
| Режим работы | Автоматический |
| Относительная погрешность измерения усилия, не более | ± 3 % |
| Протокол испытаний | Автоматическая фиксация, передача на компьютер |
| Давление воздуха в системе | 7,0 ± 0,2 кгс/см² |
| Напряжение питания | 230 В, 50 Гц |
| Тип конструкции | Сборно-разборная |
| Конструктивное исполнение | Стационарное, напольное |
| Размещение | Цеховое, крытое помещение с искусственной вентиляцией |
| Температура эксплуатации | от +1 до +40 °С |
| Относительная влажность воздуха | от 30 до 80 % |
| Степень защиты | IP00 |
| Климатическое исполнение | УХЛ4 |
| Габаритные размеры (Д×Ш×В) | 3300×1270×3150 мм |
| Масса, не более | 500 кг |
Стенд механических испытаний СНИМ-1000РКомпактный стенд с ручным нагружением до 1000 кгс: расширенный перечень снаряжения, самотестирование, масса 110 кг.развернуть
Описание
Стенд предназначен для приёмочных и периодических испытаний принадлежностей для ведения работ на высоте: лестничных конструкций, изолирующих подставок, удерживающих и страховочных привязей, систем позиционирования, страховочных систем, систем спасения и эвакуации, монтажных поясов и поясных ремней, стропов, фалов, страховочных канатов, монтёрских лазов, когтей, карабинов, штативов-треног, оперативных штанг на растяжение и изгиб.
Максимальное нагрузочное усилие — 1000 кгс (10 кН), нагружение ручное. Конструкция стенда позволяет проводить испытания самого стенда (самотестирование).
Характеристики
| Максимальное испытательное усилие | 1000 кгс (10 кН) |
|---|---|
| Управление | Ручное, талрепом |
| Самотестирование стенда | Есть |
| Масса, не более | 110 кг |
| Максимальный ход талрепа | 140 мм |
| Максимальное усилие на маховике талрепа | 220 Н |
| Относительная погрешность измерения усилия, не более | ± 3 % |
| Динамометр электронный | ДАЦ-Р-10-1-1/1, поверка раз в год |
| Тип конструкции | Сборно-разборная |
| Конструктивное исполнение | Стационарное, напольное |
| Размещение | Цеховое, крытое помещение с искусственной вентиляцией |
| Температура эксплуатации | от +1 до +40 °С |
| Относительная влажность воздуха | от 30 до 80 % |
| Срок службы, не менее | 10 лет |
| Степень защиты | IP00 |
| Климатическое исполнение | УХЛ4 |
| Габаритные размеры (Д×Ш×В) | 2100×700 (900)×1900 мм |
