Измерительные приборы · Киловольтметры (свыше 1000В)
Киловольтметры КВМ предназначены для измерений напряжения постоянного и переменного тока. Внесены в Государственный реестр средств измерений РФ (номер по Госреестру 63921-16).
Принцип действия киловольтметров основан на методе резистивного деления с последующим измерением, обработкой и отображением на дисплее встроенного вольтметра значения измеряемого напряжения. Киловольтметры состоят из делителя напряжения и блока измерительного с индикатором, размещённых в едином корпусе.
Делитель напряжения выполнен в цилиндрическом электроизоляционном корпусе и представляет собой сборку из резисторов, залитых диэлектриком. Блок измерительный размещён в нижней прямоугольной части корпуса и состоит из разъёма питания, встроенного вольтметра с индикатором и выходных разъёмов для подключения оптико-волоконного кабеля. На киловольтметрах устанавливается электростатический экран для исключения коронных разрядов при подключении к источнику высокого напряжения.
Блок измерительный преобразует аналоговое значение напряжения на выходе делителя в цифровой код, корректирует его в соответствии с записанными в память калибровочными коэффициентами и отображает на встроенном дисплее. Киловольтметры позволяют измерять напряжение постоянного тока, среднеквадратические и амплитудные значения синусоидального напряжения переменного тока.
Результаты измерений могут передаваться по оптоволоконному кабелю длиной до 30 м (заказывается отдельно) на блок индикации БИ-1, блок индикации АВЭМ 5 или на персональный компьютер со специальным ПО.

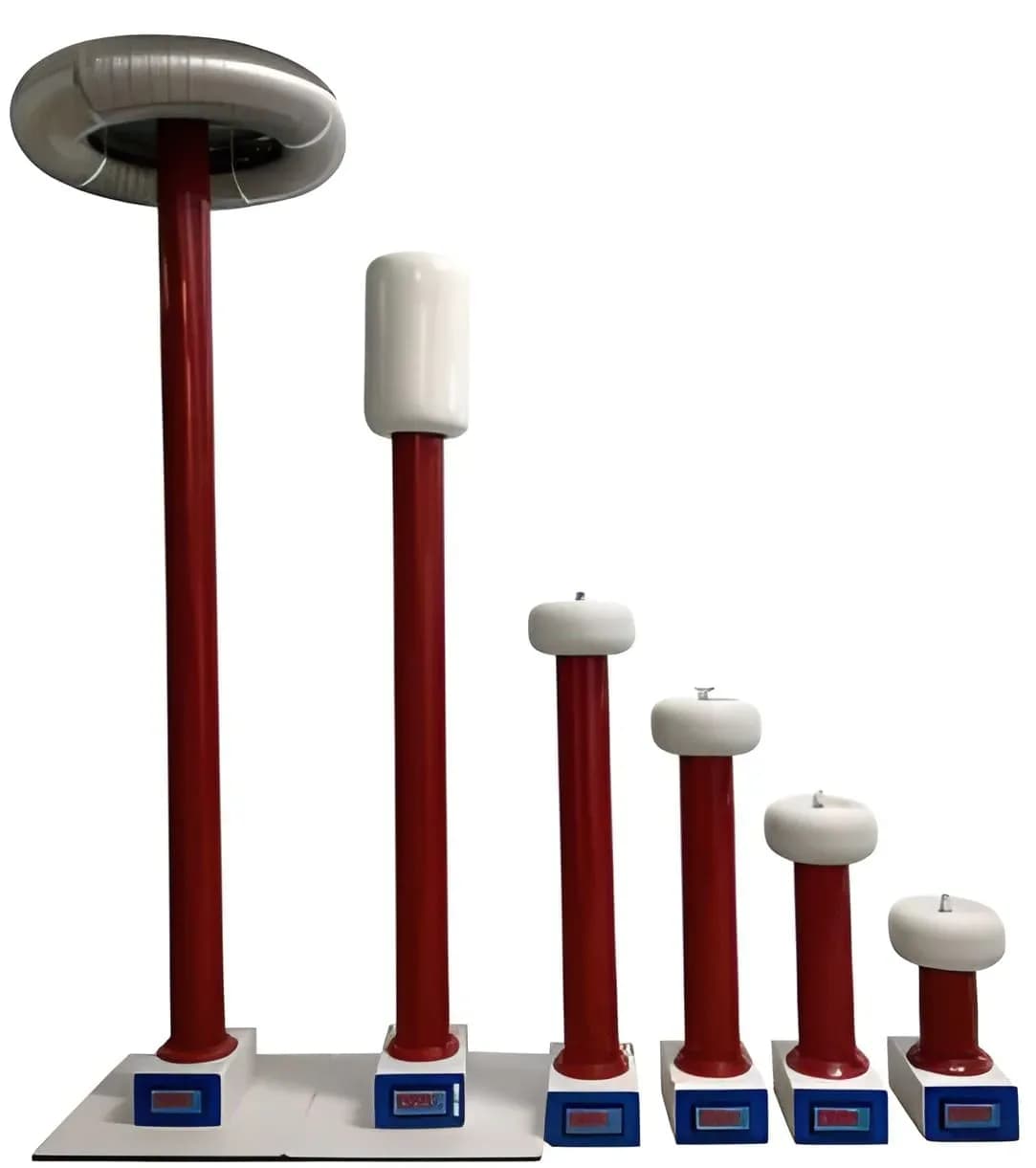

Киловольтметры выпускаются в модификациях КВМ-25, КВМ-50, КВМ-75, КВМ-100, КВМ-125, КВМ-150 и КВМ-220, отличающихся метрологическими и техническими характеристиками (см. технические характеристики).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014. Встроенное ПО — kvm.bin (версия не ниже 3.3), внешнее — kvm-1.0-all.jar (версия не ниже 1.1.0).
Поверка осуществляется по документу МП 206.1-103-2022 «ГСИ. Киловольтметры КВМ. Методика поверки». Межповерочный интервал — 2 года. Нанесение знака поверки на киловольтметры не предусмотрено.
| Диапазон измерений напряжения постоянного тока | 0,5–315 кВ |
|---|---|
| Диапазон измерений напряжения переменного тока | 0,5–225 кВ |
| Погрешность измерения напряжения | ±0,25 или ±0,5 % |
| Госреестр СИ | № 63921-16 |
| Модификации | КВМ-25, КВМ-50, КВМ-75, КВМ-100, КВМ-125, КВМ-150, КВМ-220 |
| Частота измеряемого напряжения переменного тока | 50 ± 5 Гц, 400 ± 10 Гц (по отдельному заказу) |
| Методика поверки | МП 206.1-103-2022 |
| Межповерочный интервал | 2 года |
| Производитель | ООО «Авиаагрегат-Н» |
| Напряжение питания | 207–253 В |
| Частота напряжения питания | 50 Гц |
| Питание постоянного тока | 12 В (по отдельному заказу) |
| Потребляемая мощность | не более 3 Вт |
| Продолжительность непрерывной работы | 3 сут |
| Рабочая температура | от +1 до +35 °С |
| Относительная влажность | до 80 % при +25 °С |
| Атмосферное давление | от 84 до 106 кПа |
| Степень защиты | IP30 |
| Средний срок службы | 10 лет |
| Средняя наработка на отказ | 12000 ч |
| КВМ-25 · Диапазон постоянного тока | от 0,5 до 35 кВ |
| КВМ-25 · Диапазон переменного тока | от 0,5 до 25 кВ |
| КВМ-50 · Диапазон постоянного тока | от 0,5 до 70 кВ |
| КВМ-50 · Диапазон переменного тока | от 0,5 до 50 кВ |
| КВМ-75 · Диапазон постоянного тока | от 1 до 105 кВ |
| КВМ-75 · Диапазон переменного тока | от 1 до 75 кВ |
| КВМ-100 · Диапазон постоянного тока | от 1 до 140 кВ |
| КВМ-100 · Диапазон переменного тока | от 1 до 100 кВ |
| КВМ-125 · Диапазон постоянного тока | от 1 до 160 кВ |
| КВМ-125 · Диапазон переменного тока | от 1 до 125 кВ |
| КВМ-150 · Диапазон постоянного тока | от 2,5 до 210 кВ |
| КВМ-150 · Диапазон переменного тока | от 2,5 до 150 кВ |
| КВМ-220 · Диапазон постоянного тока | от 2,5 до 315 кВ |
| КВМ-220 · Диапазон переменного тока | от 2,5 до 225 кВ |
| КВМ-25 · Габаритные размеры | 380×150×210 мм |
| КВМ-50 · Габаритные размеры | 550×150×210 мм |
| КВМ-75 · Габаритные размеры | 720×150×210 мм |
| КВМ-100 · Габаритные размеры | 910×250×300 мм |
| КВМ-125 · Габаритные размеры | 1080×300×300 мм |
| КВМ-150 · Габаритные размеры | 1460×300×300 мм |
| КВМ-220 · Габаритные размеры | 1760×610×610 мм |
| КВМ-25 · Масса | не более 5 кг |
| КВМ-50 · Масса | не более 6 кг |
| КВМ-75 · Масса | не более 7 кг |
| КВМ-100 · Масса | не более 8 кг |
| КВМ-125 · Масса | не более 10 кг |
| КВМ-150 · Масса | не более 13,5 кг |
| КВМ-220 · Масса | не более 15 кг |
