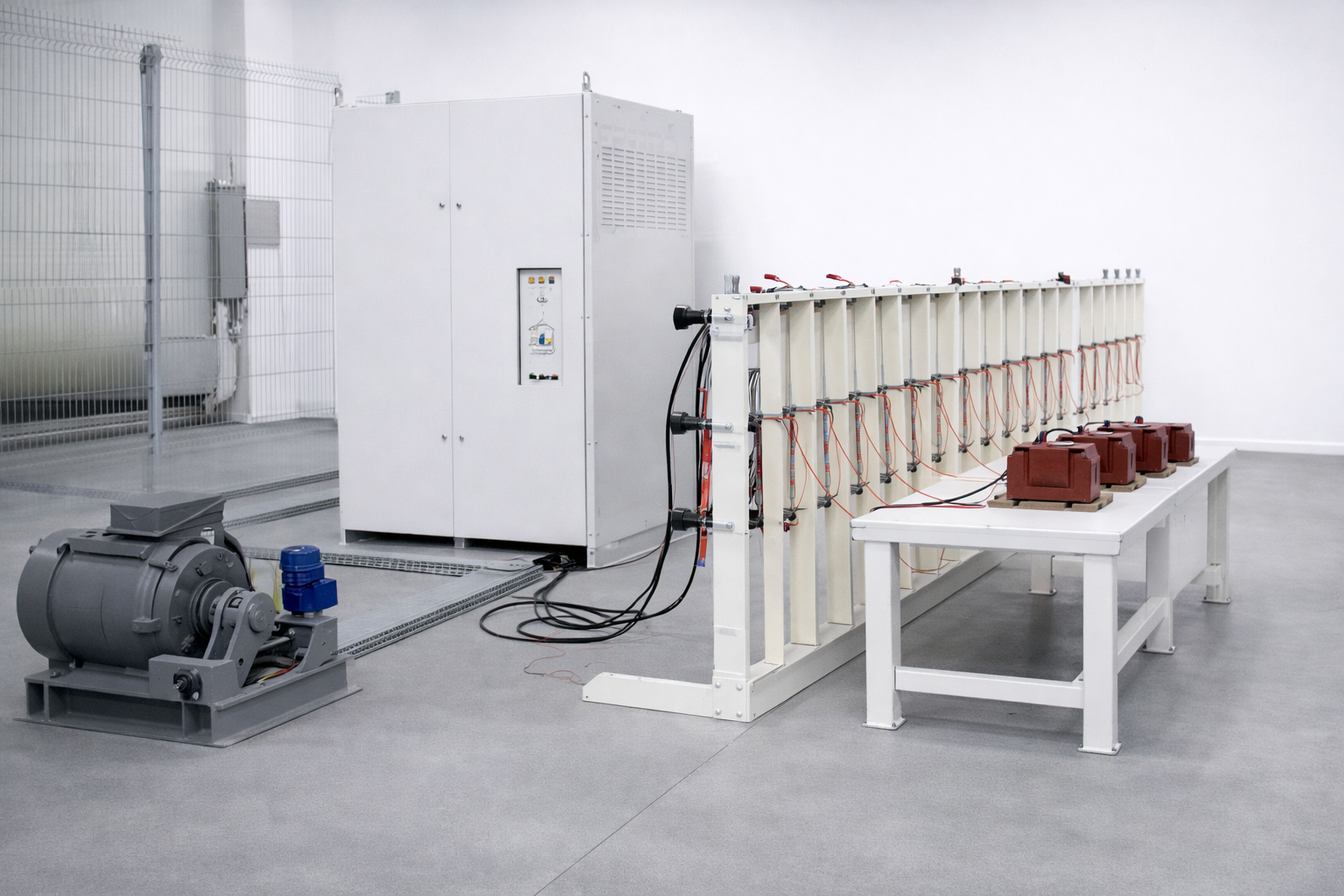

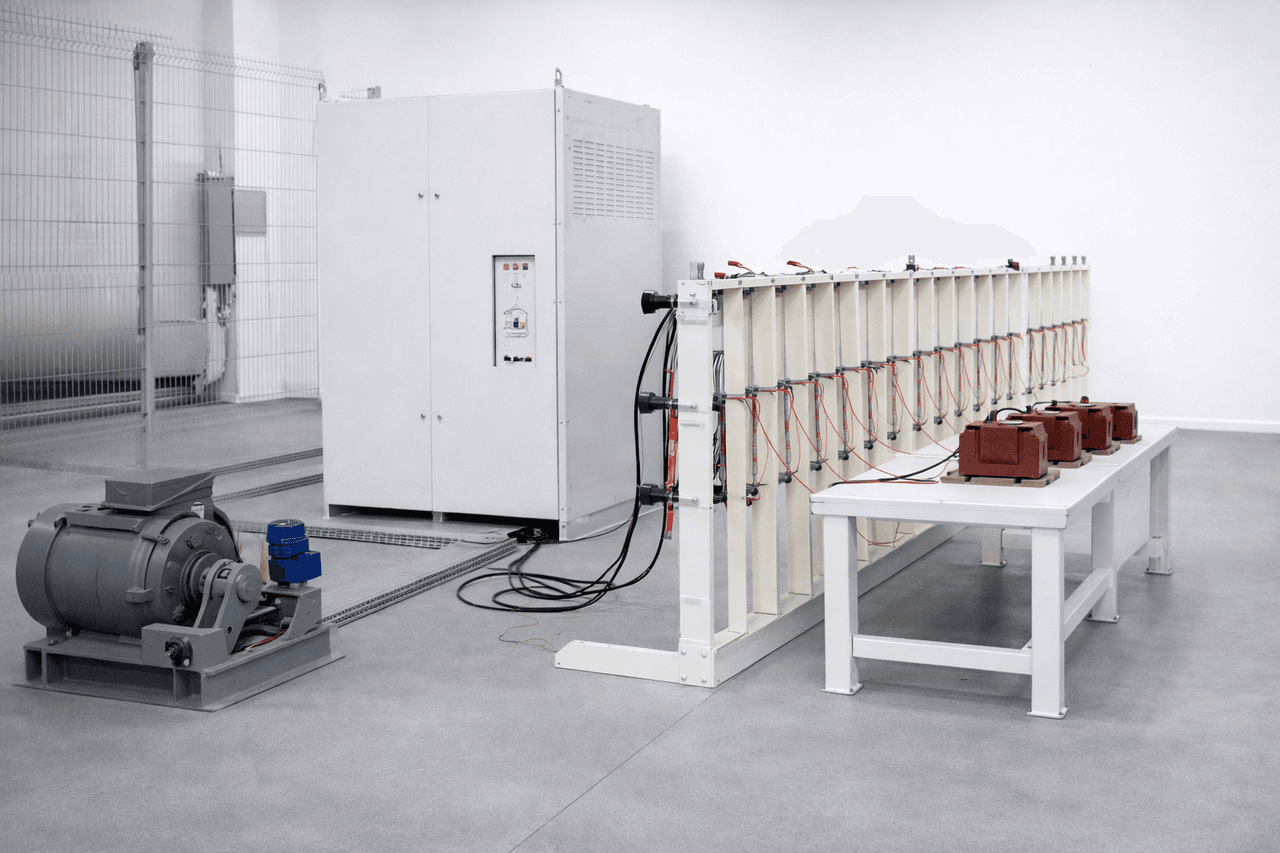

Комплексные стенды испытаний трансформаторов напряжения КСиТН (КСТН)

Назначение

Комплексный стенд испытаний трансформаторов напряжения (КСиТН) предназначен для проведения автоматических испытаний и проверки трансформаторного оборудования напряжения класса точности 0,1 и менее при его выпуске и эксплуатации. Стенд рассчитан на работу с напряжениями 35 кВ, 10 кВ и 6 кВ.

Проводимые испытания

• определение коэффициента погрешности угловой и коэффициента трансформации;
• проведение испытаний изоляции между обмоточными витками;
• проведение измерений потерь короткого замыкания, определение напряжения;
• определение тока, потерь холостого хода, проверка групп обмоточных соединений;
• определение активного обмоточного сопротивления и прочие работы.

Испытания выполняются при помощи персонального компьютера. Оператор может просмотреть и распечатать результаты ранее проведённых проверок из базы данных.

Конструкция и управление

Силовое и эталонное оборудование стенда, электронный модуль и рабочее место пользователя размещены стационарно в специальном помещении, которое планируется и согласовывается с покупателем. Поставка оборудования — «под ключ».

Комплектность

• высоковольтный шкаф;
• микропроцессорный блок;
• персональный компьютер;
• низковольтный шкаф;
• диск с программным обеспечением;
• сетевые шнуры для подключения электронного блока к ПК;
• повышающий трансформатор 35000/400, 25 кВА;
• регулируемый источник напряжения 30 кВА;
• эталонные трансформаторы;
• комплект высоковольтных коммутаторов;
• вольтметр 100 кВ;
• фильтрующе-симметрирующее устройство;
• нагрузочное устройство;
• руководство по эксплуатации;
• программа и методика первичной и периодической аттестации;
• паспорт.

Условия эксплуатации

• температура окружающего воздуха от +10 до +45 °С;
• относительная влажность воздуха не более 80 % при 25 °С;
• атмосферное давление от 84,0 до 106,7 кПа.

Гарантии изготовителя

Производитель — ООО «АВЭМ». Любая испытательная установка изготавливается по индивидуальному техническому заданию покупателя, рассматриваемая позиция — одна из модификаций.
