Комплексные стенды проверки трансформаторов КСПТ

Назначение

Комплексный стенд проверки трансформаторов (КСПТ) предназначен для проведения приёмо-сдаточных испытаний силовых трансформаторов и трансформаторов тока при входном контроле и после выполнения ремонтных работ в условиях ремонтной мастерской или завода. По договорённости с заказчиком стенд может комплектоваться дополнительными постами для контроля катушек трансформаторов.

Стенд обеспечивает испытания силовых трансформаторов мощностью от 25 до 6300 кВА с напряжением ВН/НН 6, 10, 20, 35 / 0,4 кВ и трансформаторов тока с первичными токами от 15 А до 5000 А и вторичными токами 1 А, 5 А.

Проводимые испытания

• реализация опыта короткого замыкания с определением напряжения и мощности потерь КЗ;
• реализация опыта холостого хода с измерением тока холостого хода и мощности потерь ХХ;
• испытание продольной изоляции (повышенным напряжением с частотой до 150–200 Гц);
• испытание на нагрев;
• измерение прочности изоляции;
• проверка сопротивления изоляции;
• проверка трансформаторов на межвитковое и межслоевое замыкание;
• контроль катушек трансформаторов (число витков, наличие межвитковых замыканий).

Конструкция и управление

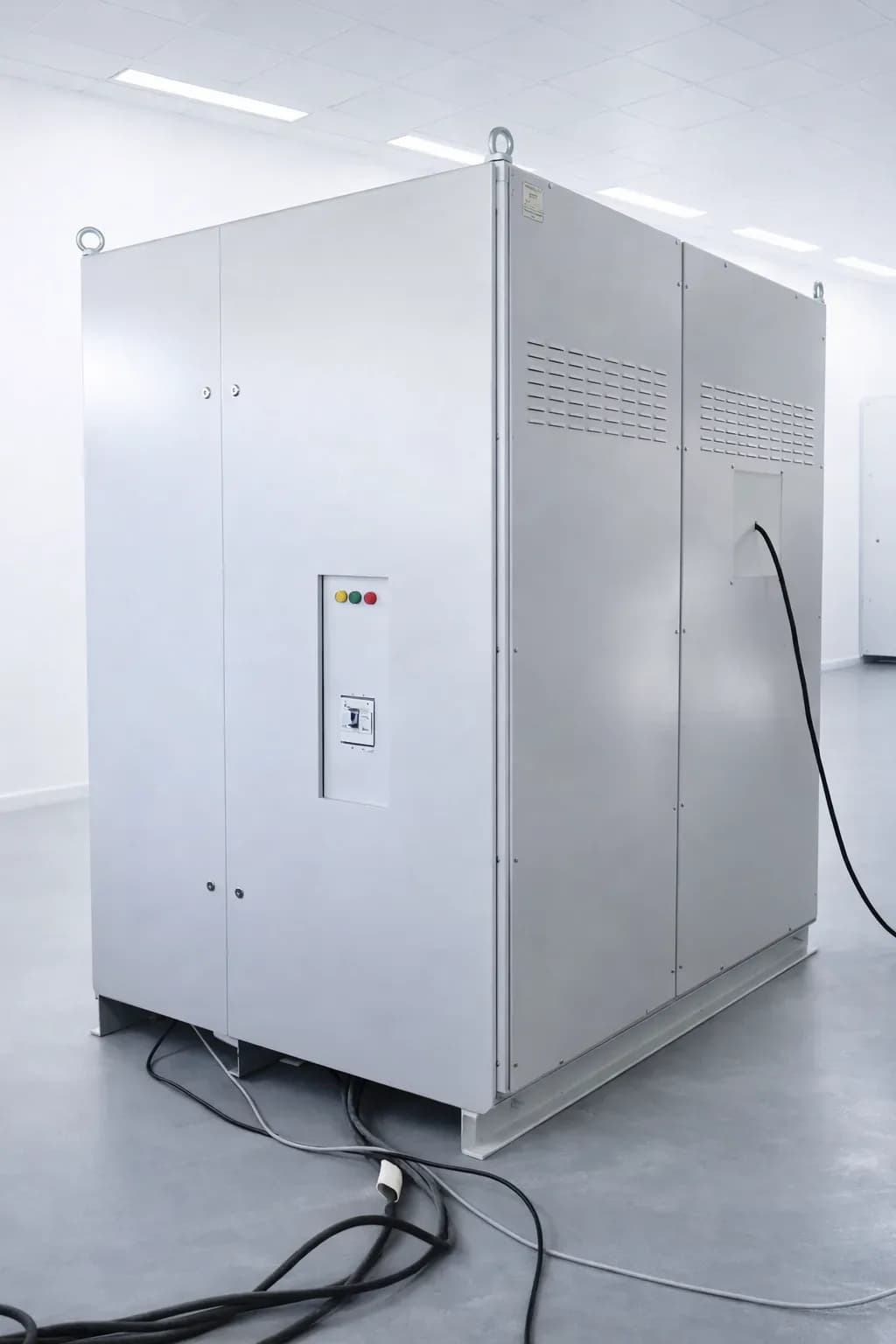

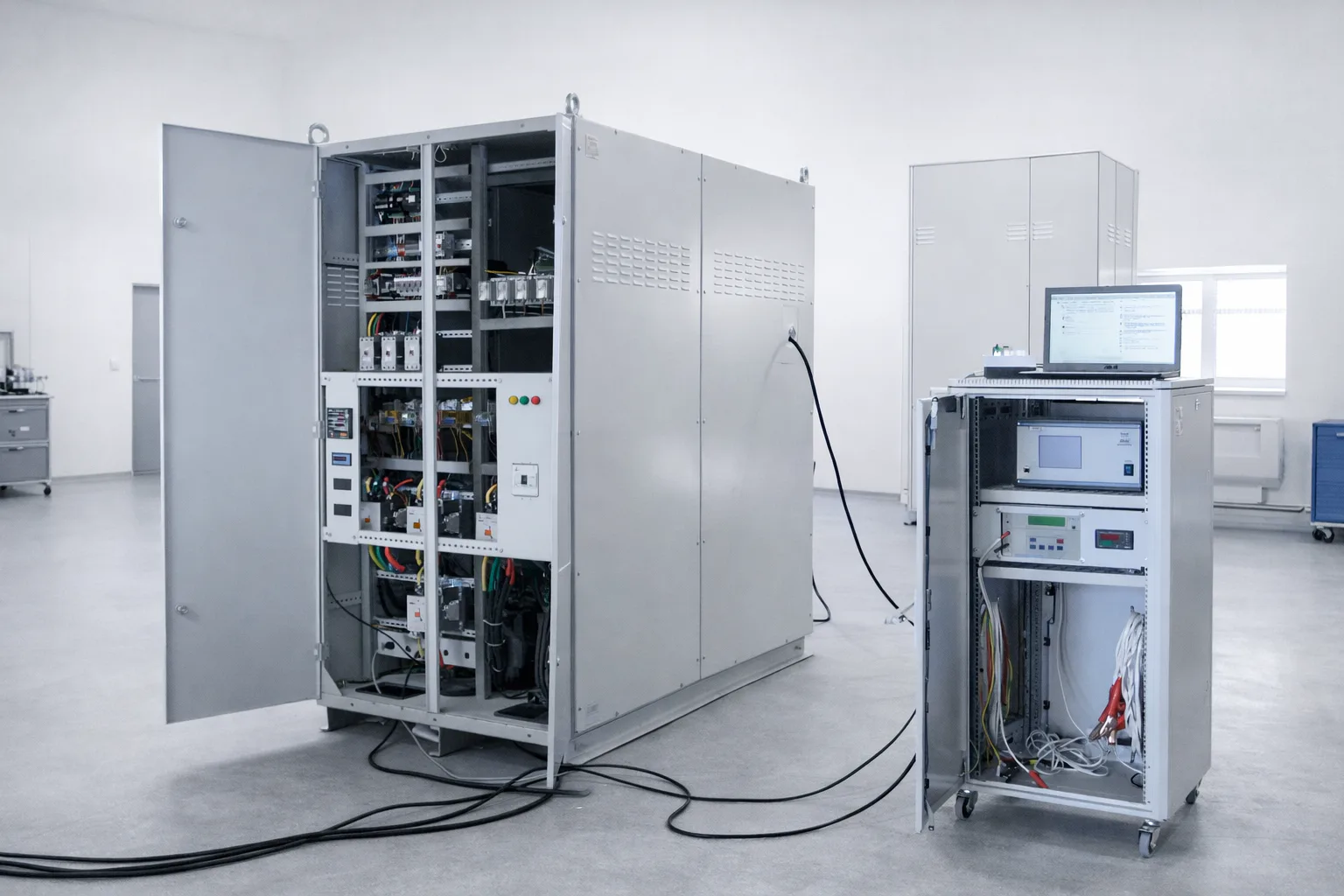

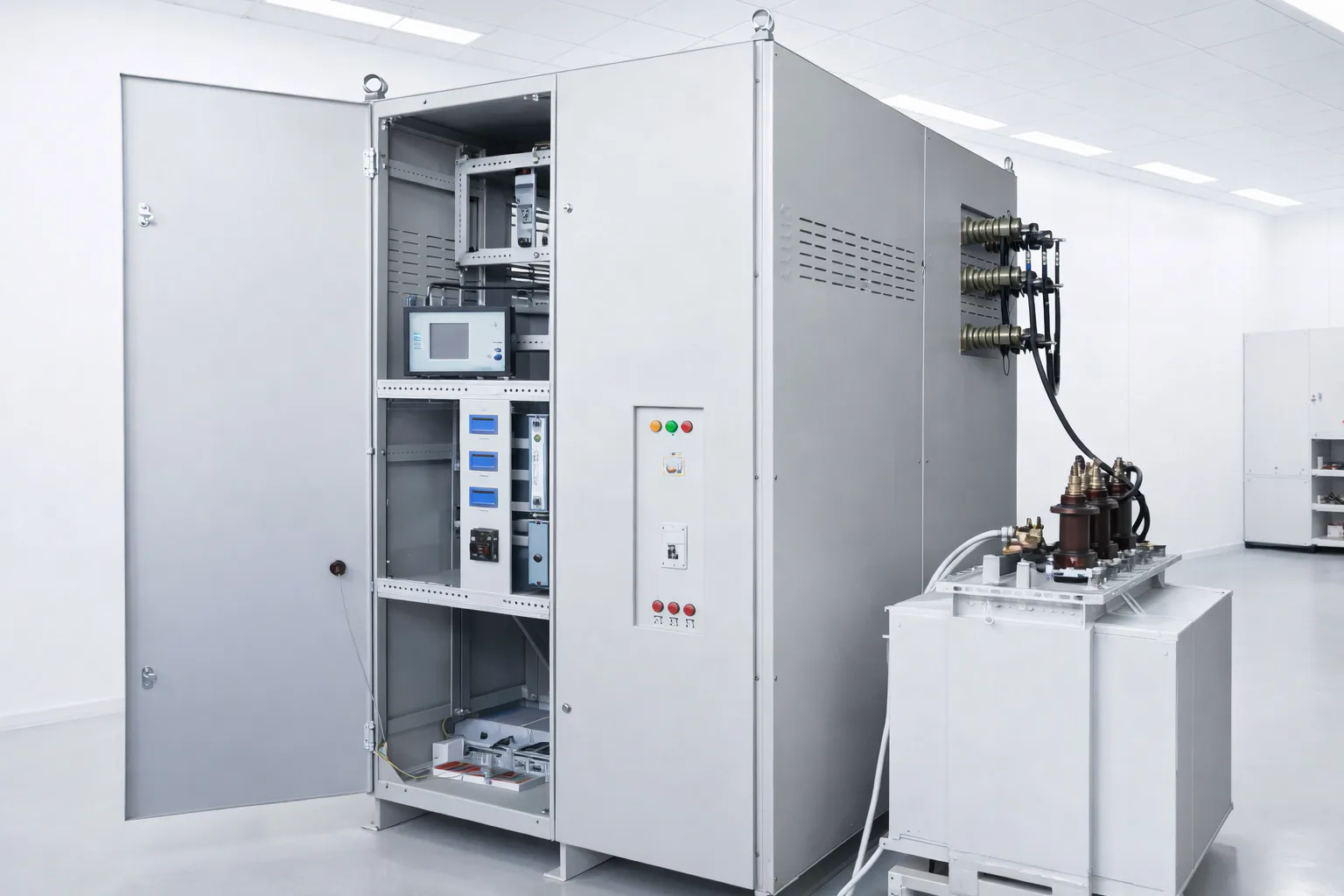

Стенд выполнен в шкафном исполнении (шкаф силового оборудования), питание от сети трёхфазного переменного тока напряжением 400 В, частотой 50 Гц; питание персонального компьютера — 230 В. Управление испытаниями автоматизированное, результаты формируются в виде протоколов.

Комплектность

• шкаф силового оборудования КСПТ;
• персональный компьютер с программным обеспечением;
• трансформаторы тока шинные и опорные (ОАО «Свердловский завод трансформаторов тока»);
• трансформаторы напряжения;
• установка для испытания трансформаторного масла СКАТ-М100 (по согласованию);
• комплект кабелей и соединителей;
• паспорт и руководство по эксплуатации.

Состав и комплектность могут уточняться или изменяться по согласованию с заказчиком.

Гарантии изготовителя

Изготовитель — ООО «Авиаагрегат-Н», г. Новочеркасск. Технические характеристики, габаритные размеры и масса уточняются по согласованию с заказчиком.
