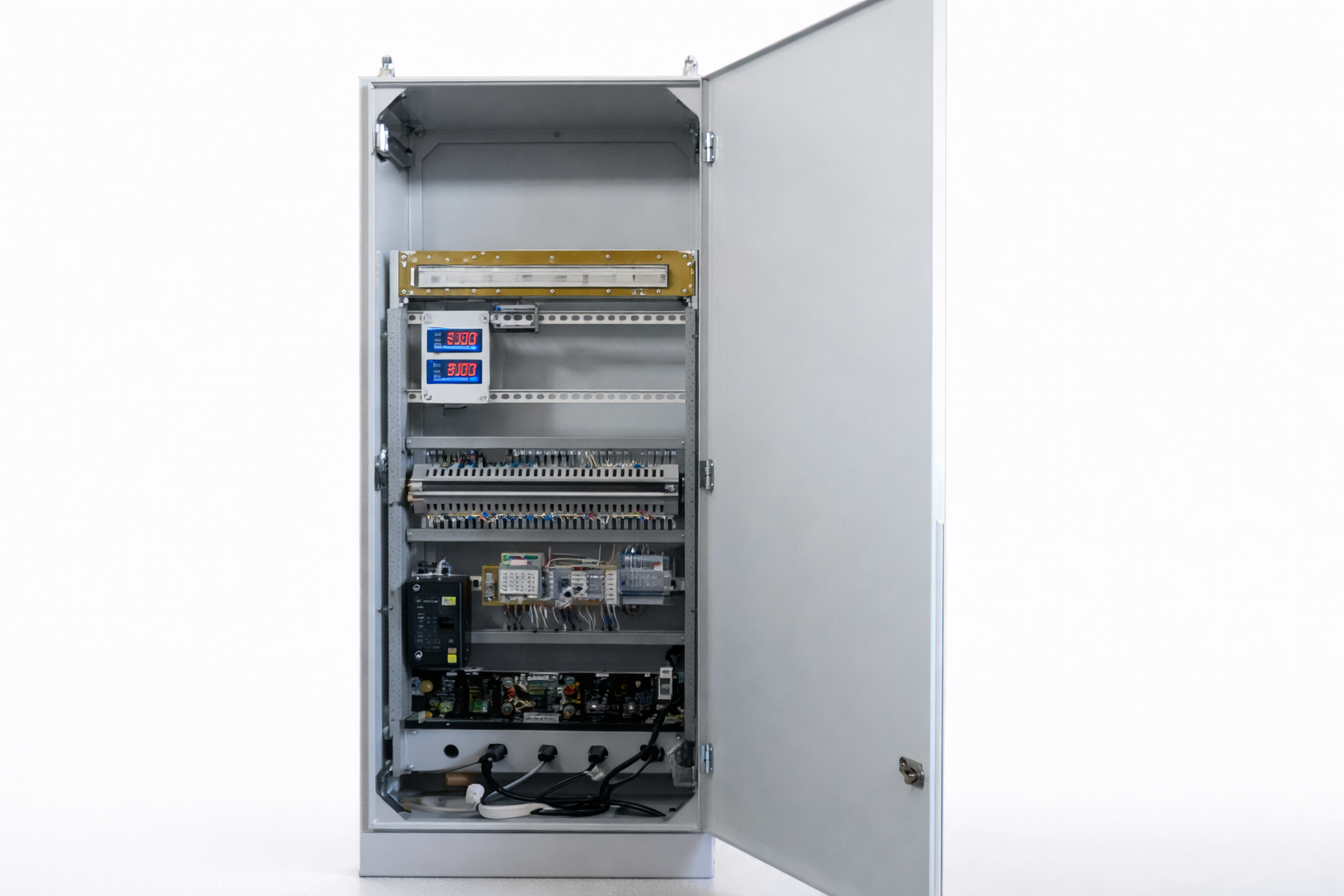

Комплексный стенд проверки магнитопроводов КСПМ
Комплексный стенд проверки магнитопроводов (КСПМ) предназначен для проведения приемо-сдаточных испытаний магнитопроводов силовых трансформаторов. Стенд позволяет проводить следующие виды испытаний: • Определение удельных потерь в стали магнитопровода • Измерение тока холостого хода • Определение коэффициента трансформации • Проверка схемы соединения обмоток • Измерение сопротивления обмоток постоянному току • Испытание электрической прочности изоляции Преимущества стенда: • Автоматизированное проведение испытаний • Высокая точность измерений • Формирование протоколов испытаний по ГОСТ • Сохранение результатов в базе данных • Современный интерфейс управления • Комплексная система защиты • Модульная конструкция
Характеристики(20)
Параметр | Значение |
|---|---|
| Напряжение питающей сети | 380В ± 10% |
| Частота питающей сети | 50 ± 1 Гц |
| Потребляемая мощность | не более 25 кВА |
| Диапазон мощностей испытуемых трансформаторов | 0.25 - 1000 кВА |
| Диапазон номинальных напряжений | 0.4/6/10 кВ |
| Испытательное напряжение | до 10 кВ |
| Диапазон измерения сопротивления изоляции | 1 - 10000 МОм |
| Погрешность измерения напряжения | ±0.2% |
| Погрешность измерения тока | ±0.2% |
| Погрешность измерения мощности | ±0.5% |
| Время непрерывной работы | 8 часов |
| Степень защиты | IP20 |
| Интерфейс связи | Ethernet, RS-485 |
| Диапазон рабочих температур | от +10 до +35 °С |
| Относительная влажность | до 80% при 25 °С |
| Атмосферное давление | 84.0 – 106.7 кПа |
| Габаритные размеры | 1800 x 800 x 1600 мм |
| Масса | не более 350 кг |
| Гарантийный срок | 12 месяцев |
| Срок службы | не менее 5 лет |
