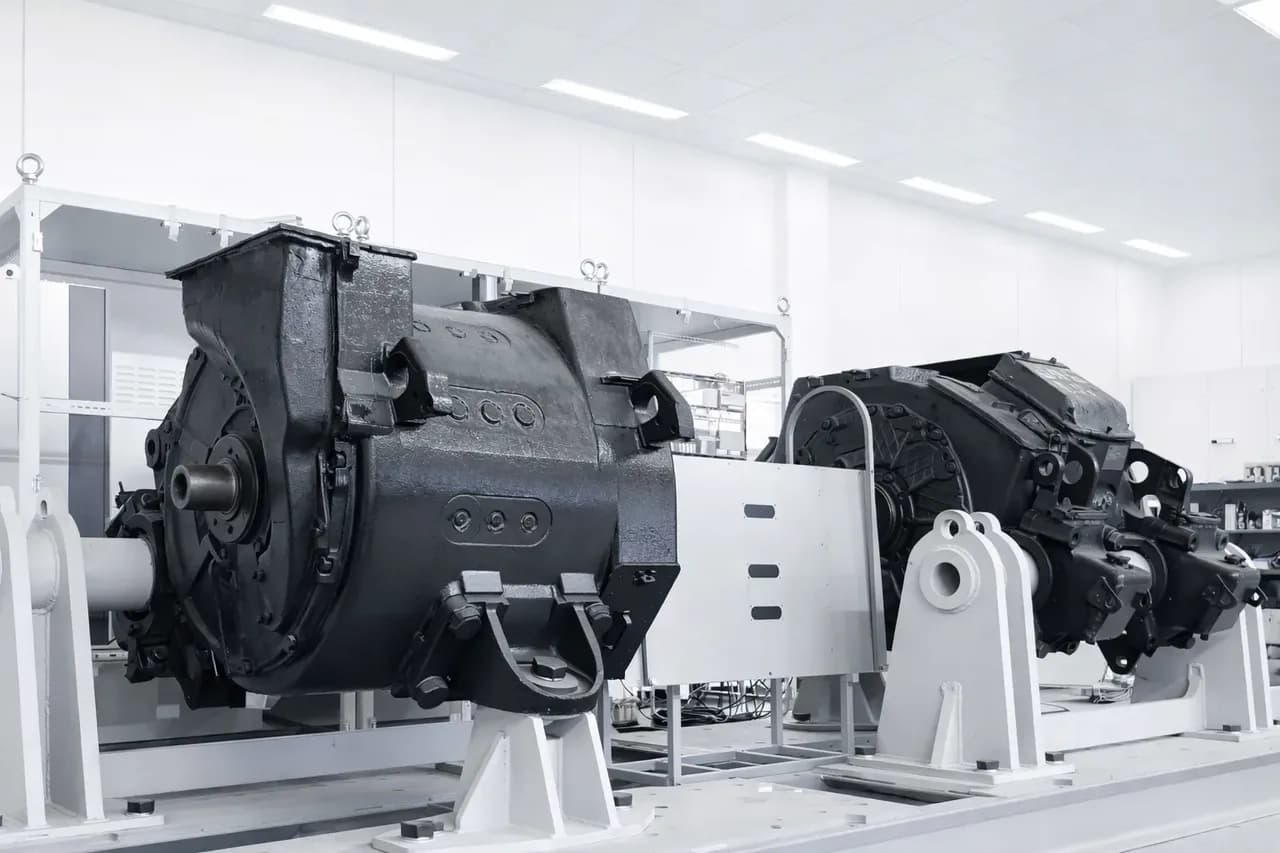

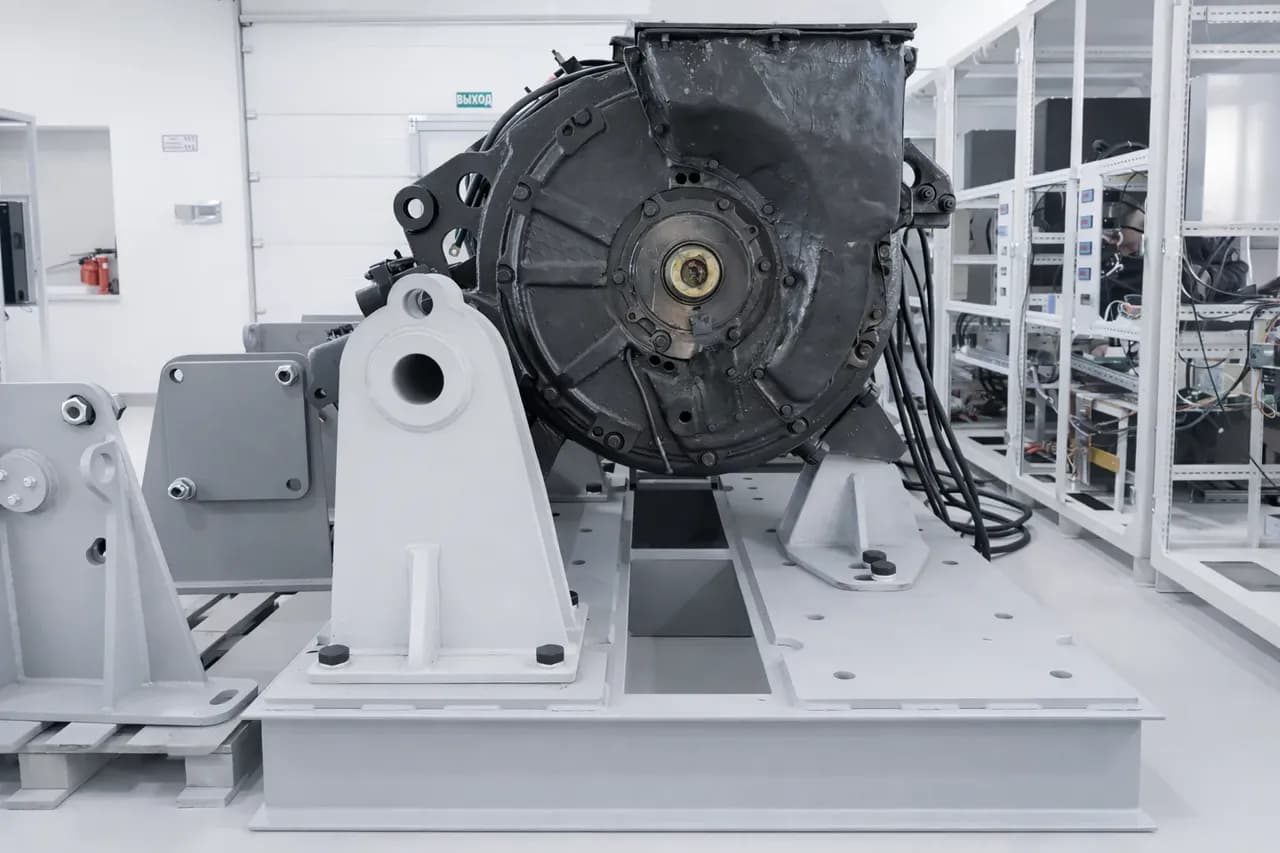

Комплексный стенд проверки электрических машин КСПЭМ ТЭД

Назначение

Комплексный стенд проверки электрических машин КСПЭМ (АИЕЛ.441462.440) предназначен для автоматизированного проведения приёмо-сдаточных испытаний тяговых двигателей постоянного тока. Объектами испытаний являются тяговые электродвигатели постоянного и пульсирующего тока, а также тяговые асинхронные электродвигатели мощностью до 1000 кВт и напряжением до 1,5 кВ.

Работа оборудования заключается в автоматизированном выполнении опытов, выбранных оператором. В ходе выполнения испытаний информация для оператора выводится на экран монитора. Из пополняемой базы данных оператор выбирает тип объекта испытаний и запускает программу к исполнению. По завершении испытаний формируется протокол испытаний, сохраняемый в базе данных.

Выполняемые испытания

• измерение сопротивления изоляции обмоток относительно корпуса и между фазами обмоток;
• измерение сопротивления обмоток постоянному току в практически холодном состоянии;
• испытание на нагрев при часовом режиме при номинальных параметрах;
• испытание изоляции обмоток относительно корпуса и между фазами на электрическую прочность;
• проверка частоты вращения и реверсирования при номинальных параметрах;
• проверка при повышенной частоте вращения;
• испытание межвитковой изоляции на электрическую прочность;
• измерение степени коммутации в режимах 1, 2, 3.

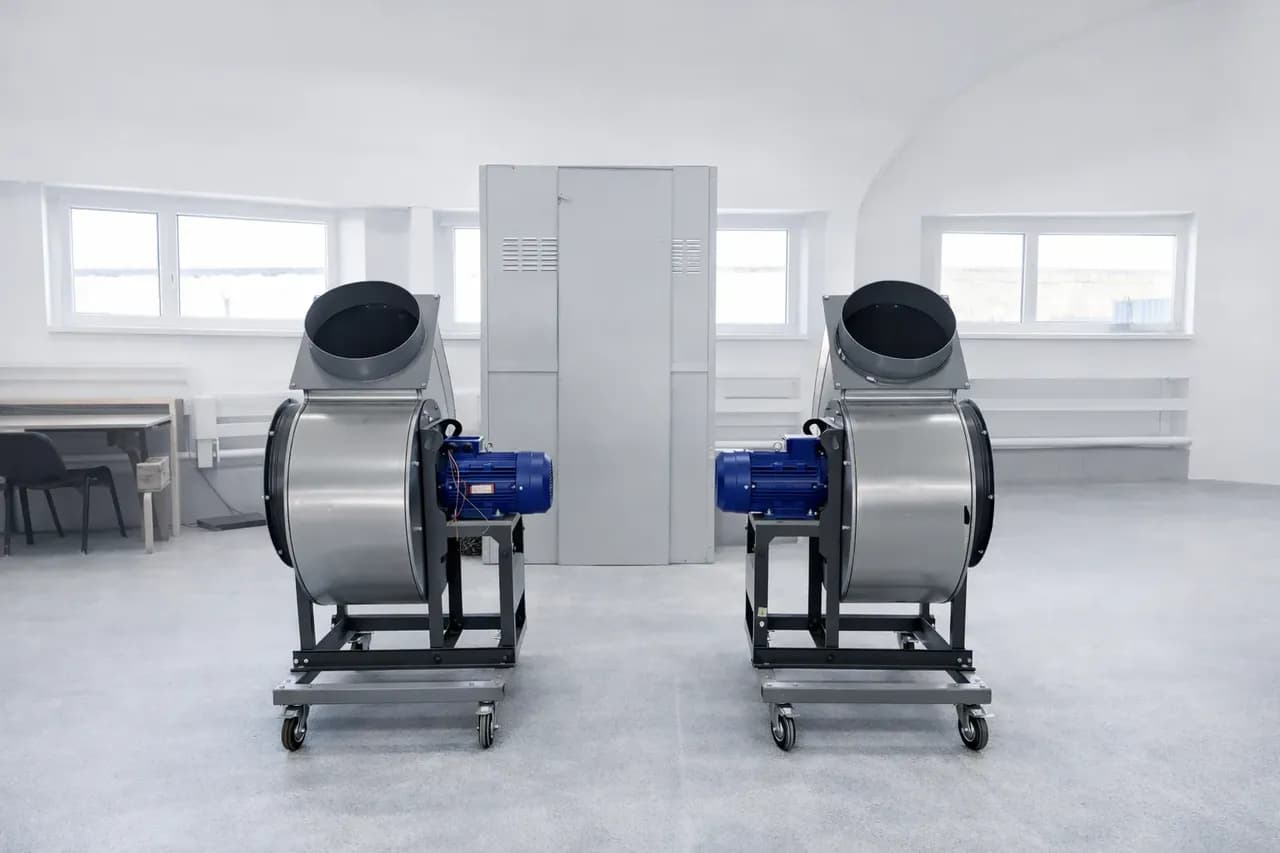

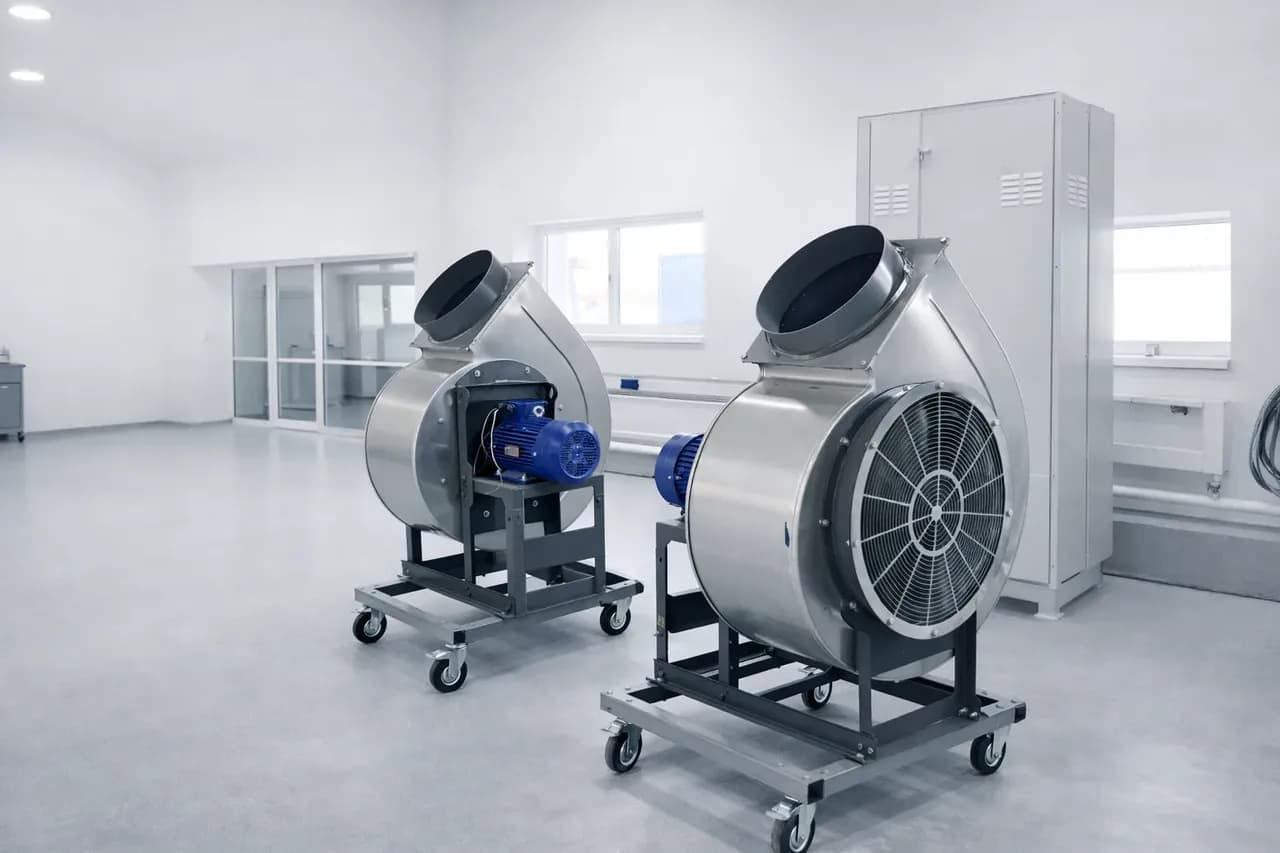

Конструкция и управление

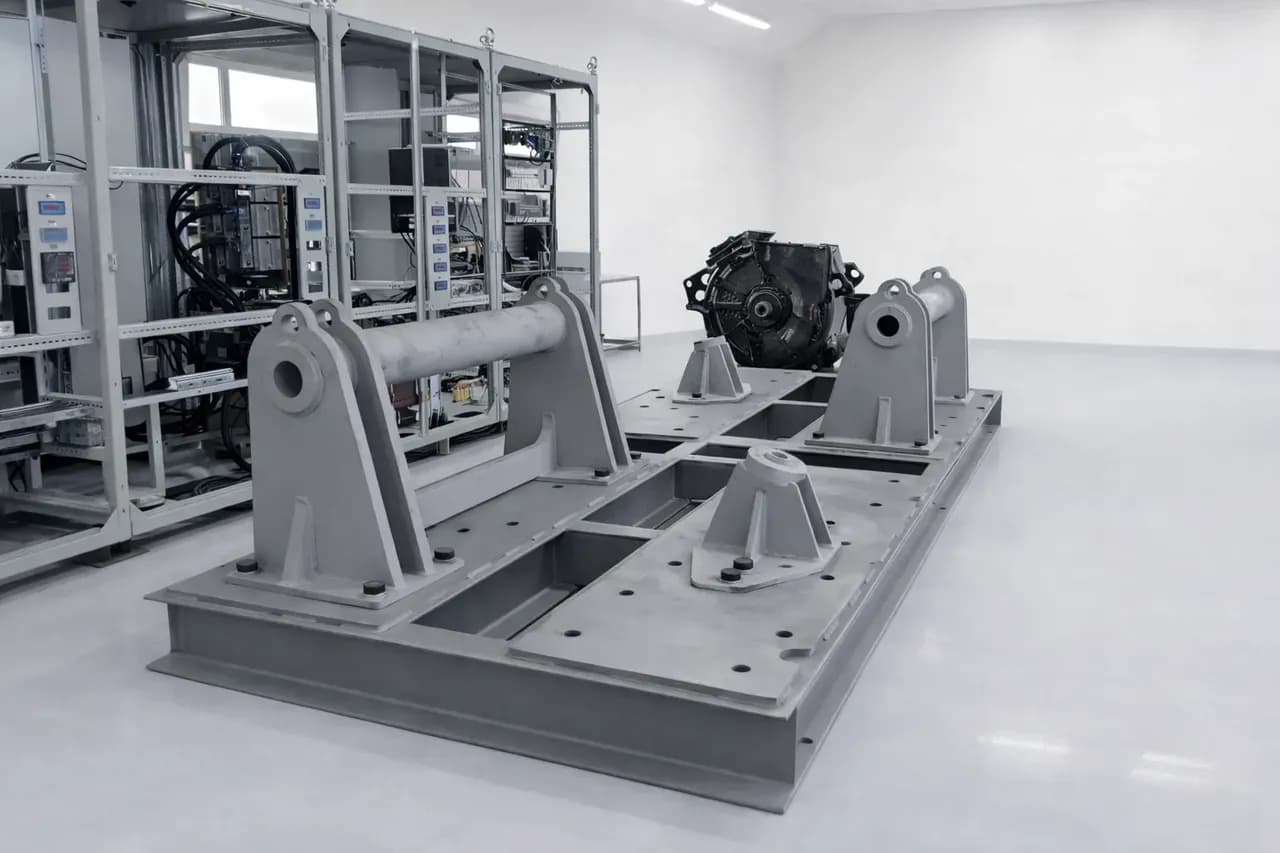

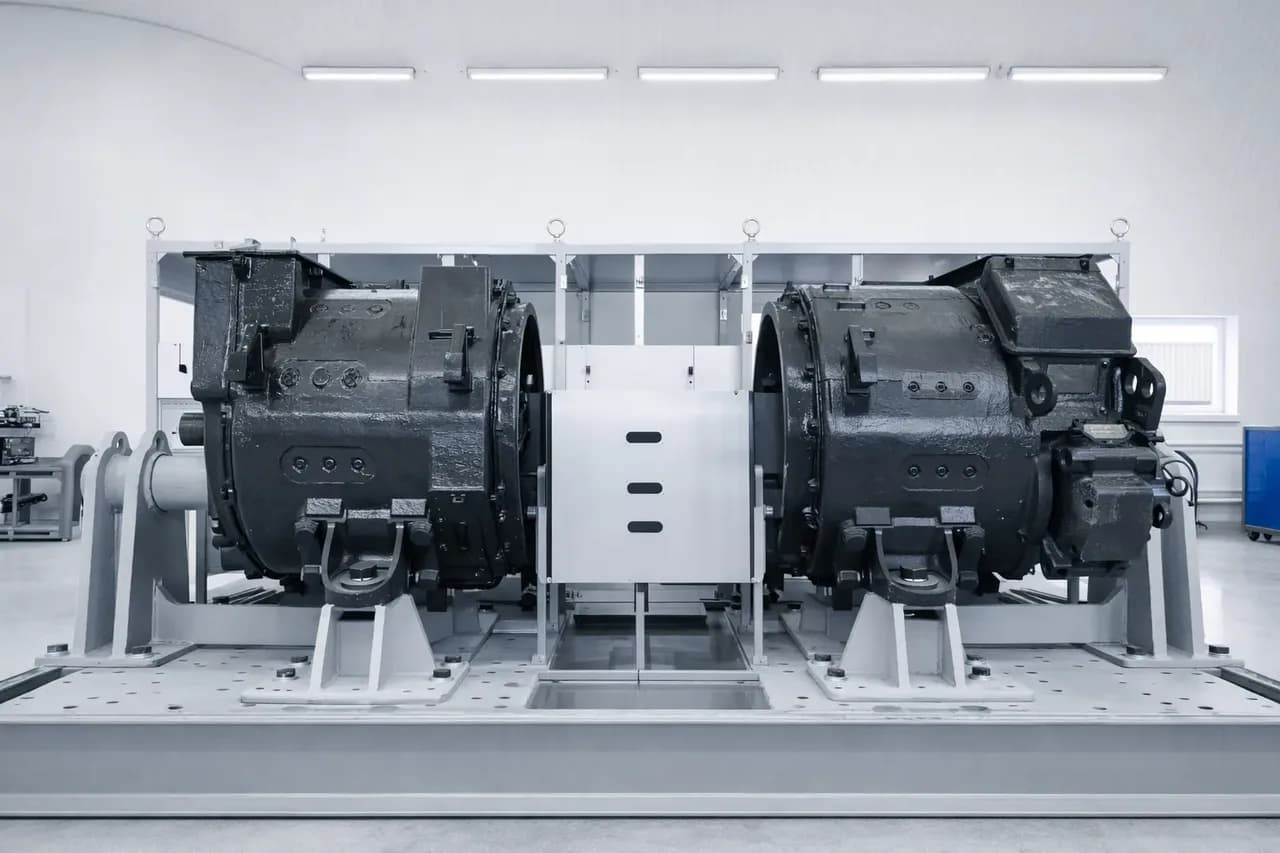

Стенд выполнен в стационарном напольном исполнении и включает шкафы силового оборудования ШСО-1 и ШСО-2, силовые трансформаторы, стойку датчиков и автоматизированное рабочее место оператора (персональный компьютер). Управление автоматизированное, программное обеспечение ООО «Авиаагрегат-Н» v.2.00, связь с приборами — по интерфейсу RS-485 (протокол ModBus RTU).

В состав оборудования входят сертифицированные средства измерений: приборы измерительные АВЭМ3-04, АВЭМ4-01, АВЭМ4-03, мегаомметр АВЭМ9, счётчик оборотов (тахометр), микропроцессорные измерители-регуляторы, шунты измерительные, датчики виброскорости и термопреобразователи сопротивления. Средства измерений подлежат поверке согласно Федеральному закону «Об обеспечении единства измерений» № 102-ФЗ.

Гарантии изготовителя

Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента поставки. Срок службы оборудования — не менее 10 лет с момента ввода в эксплуатацию.
