Комплексный стенд проверки электрических машин КСПЭМ

Назначение

Комплексный стенд проверки электрических машин КСПЭМ (АИЕЛ.441462.433) предназначен для испытания и обкатки асинхронных электродвигателей переменного тока трёхфазных и однофазных, с короткозамкнутыми и фазными роторами, генераторов, электродвигателей и генераторов постоянного тока мощностью от 0,1 до 2000 кВт, а также для проведения испытаний силовых трёхфазных трансформаторов мощностью до 4000 кВА.

Схема оборудования предусматривает проведение приёмо-сдаточных испытаний электродвигателей в автоматическом режиме. Работа оборудования заключается в выполнении опытов, выбранных оператором: информация выводится на монитор, из пополняемой базы данных оператор выбирает тип объекта испытаний и запускает программу. По завершении испытаний формируется протокол, сохраняемый в базе данных.

Объекты испытаний

• асинхронные двигатели: 0,1–2000 кВт, 0,22–10,0 кВ (50 Гц), 150–3000 об/мин;
• двигатели и генераторы постоянного тока: до 2000 кВт, 0,08–1,0 кВ, 150–3000 об/мин;
• синхронные генераторы: до 2000 кВт, 0,22–10,0 кВ (50 Гц), 150–3000 об/мин;
• силовые трансформаторы: 100–4000 кВА, сторона НН 0,1/0,23/0,4 кВ, сторона ВН 6/10 кВ.

Выполняемые испытания

• измерение сопротивления изоляции обмоток относительно корпуса и между фазами обмоток;
• испытание изоляции обмоток относительно корпуса на электрическую прочность;
• измерение сопротивления обмоток постоянному току в практически холодном состоянии;
• измерение вибраций на всех видах электродвигателей;
• испытание межвитковой изоляции обмоток на электрическую прочность;
• определение напряжения, тока и потерь холостого хода двигателей переменного и постоянного тока;
• определение напряжения и потерь короткого замыкания;
• определение коэффициента трансформации;
• определение группы соединения обмоток трансформаторов;
• испытание при повышенной частоте вращения;
• испытания под нагрузкой для двигателей горизонтального исполнения до 300 кВт.

Конструкция и управление

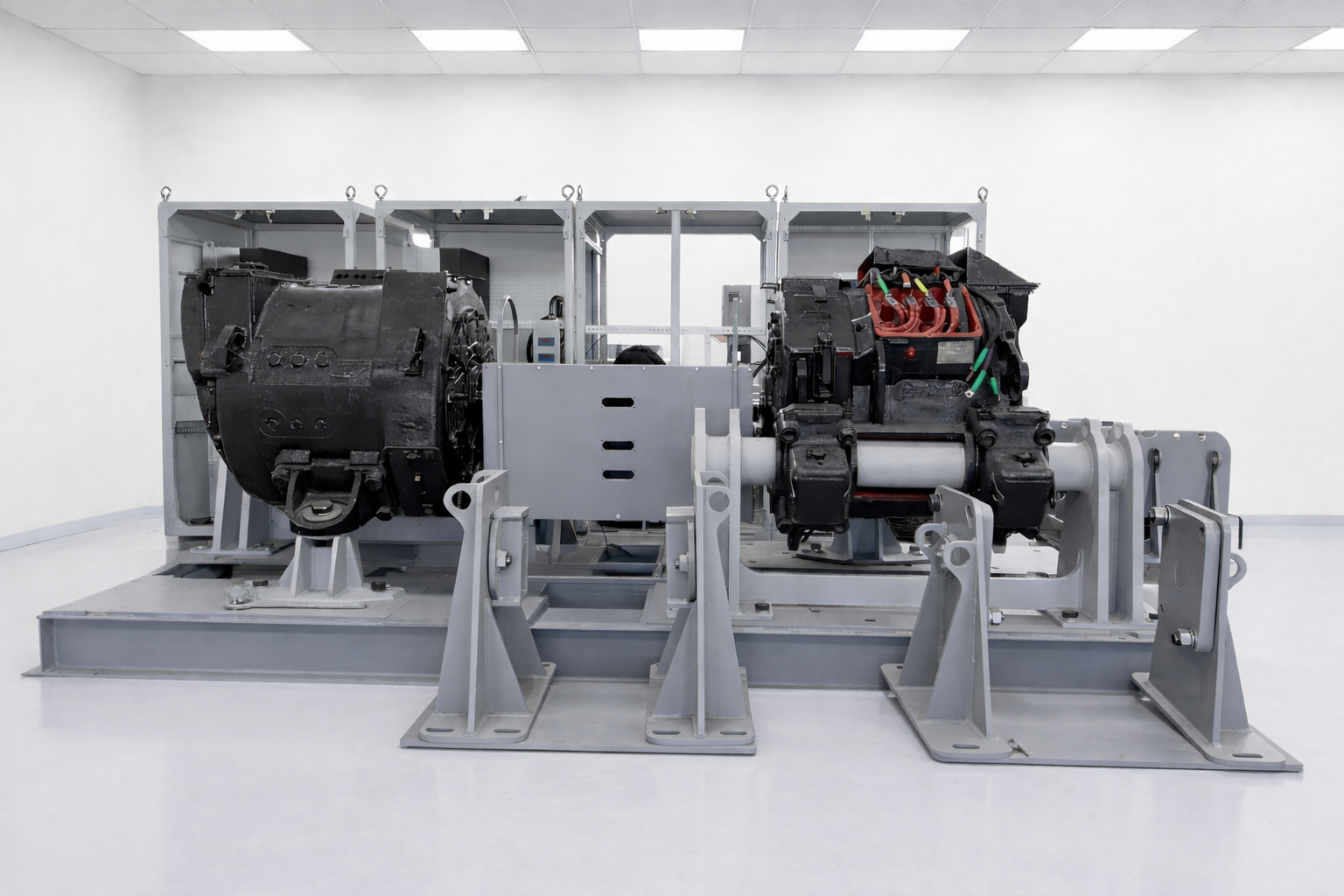

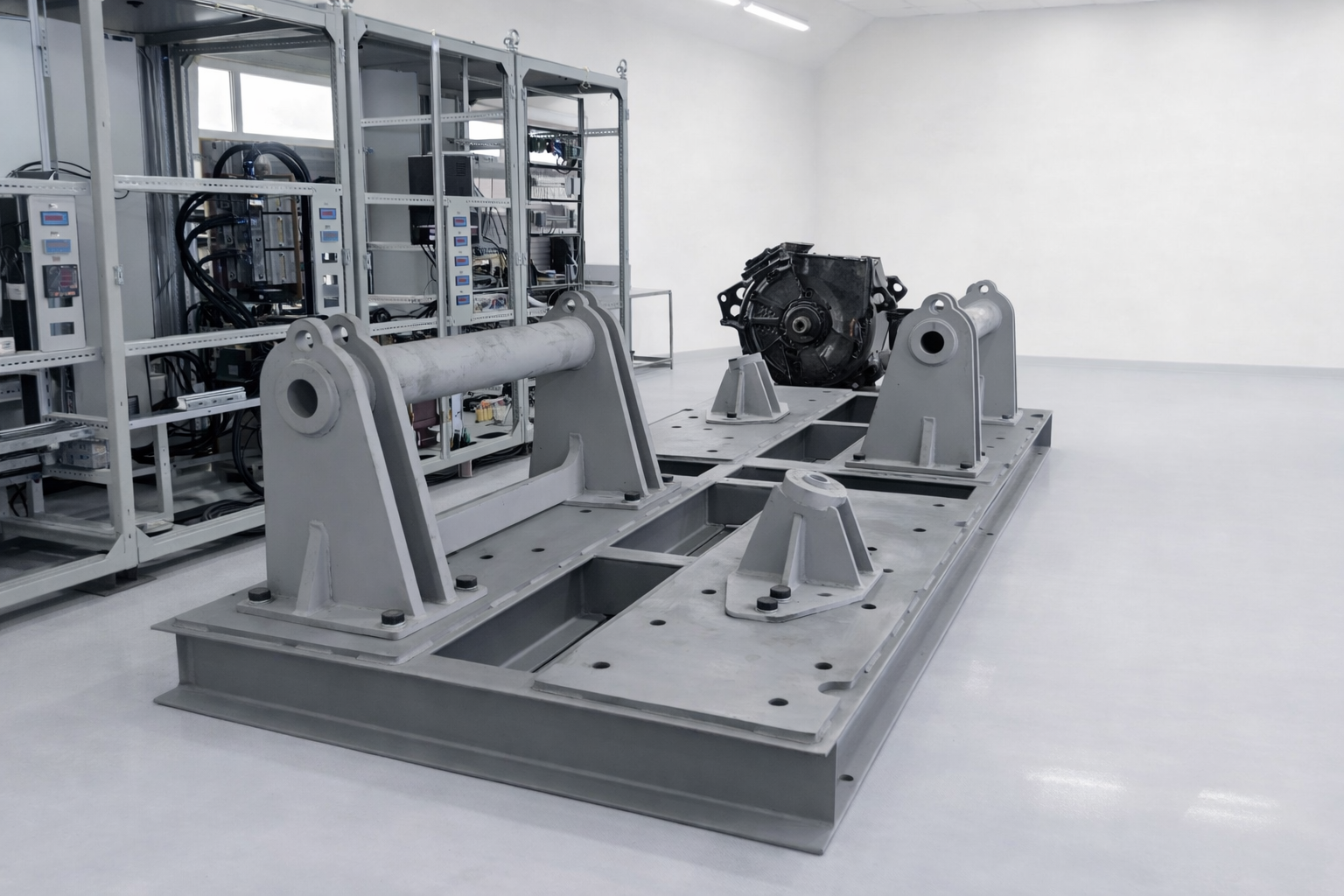

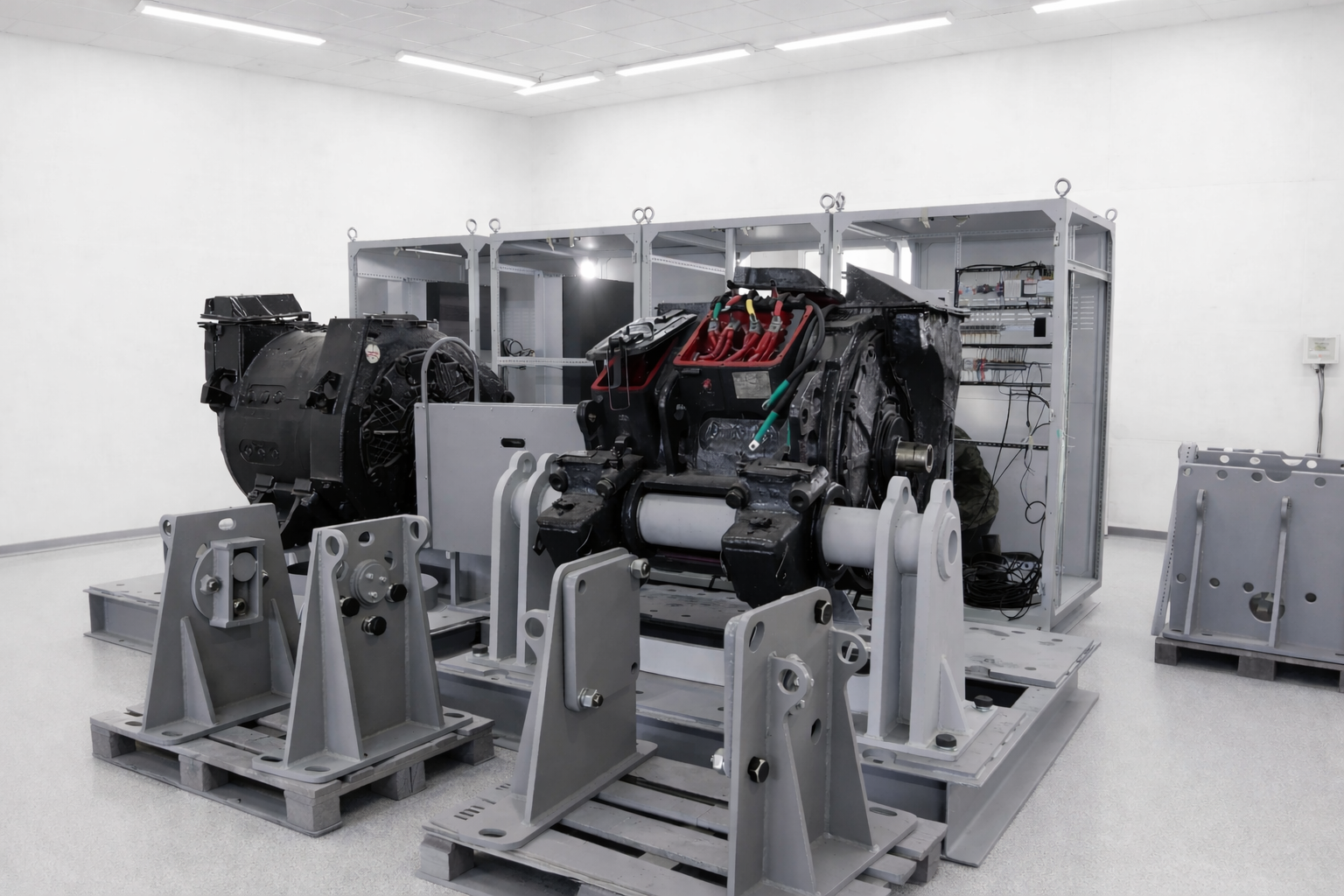

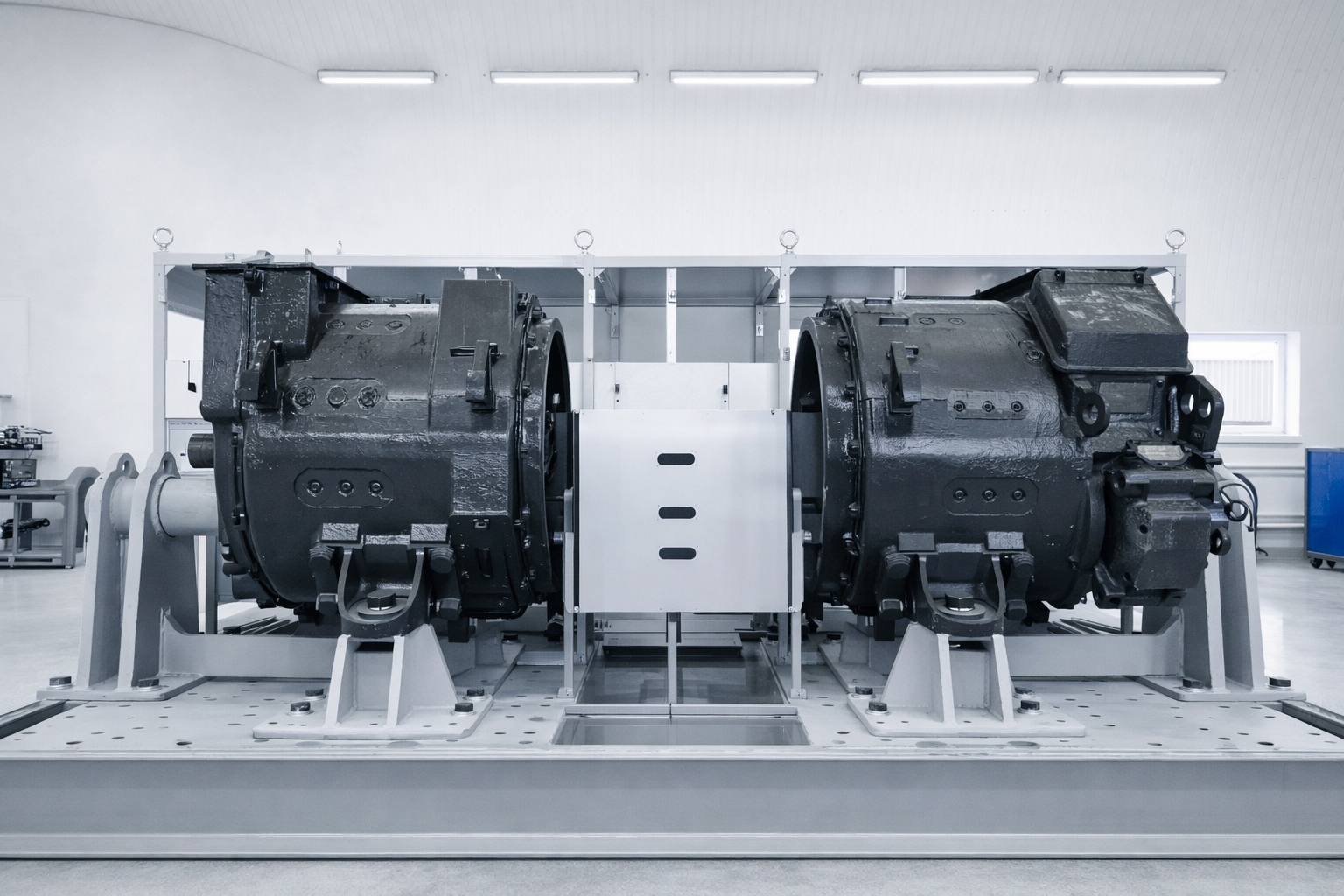

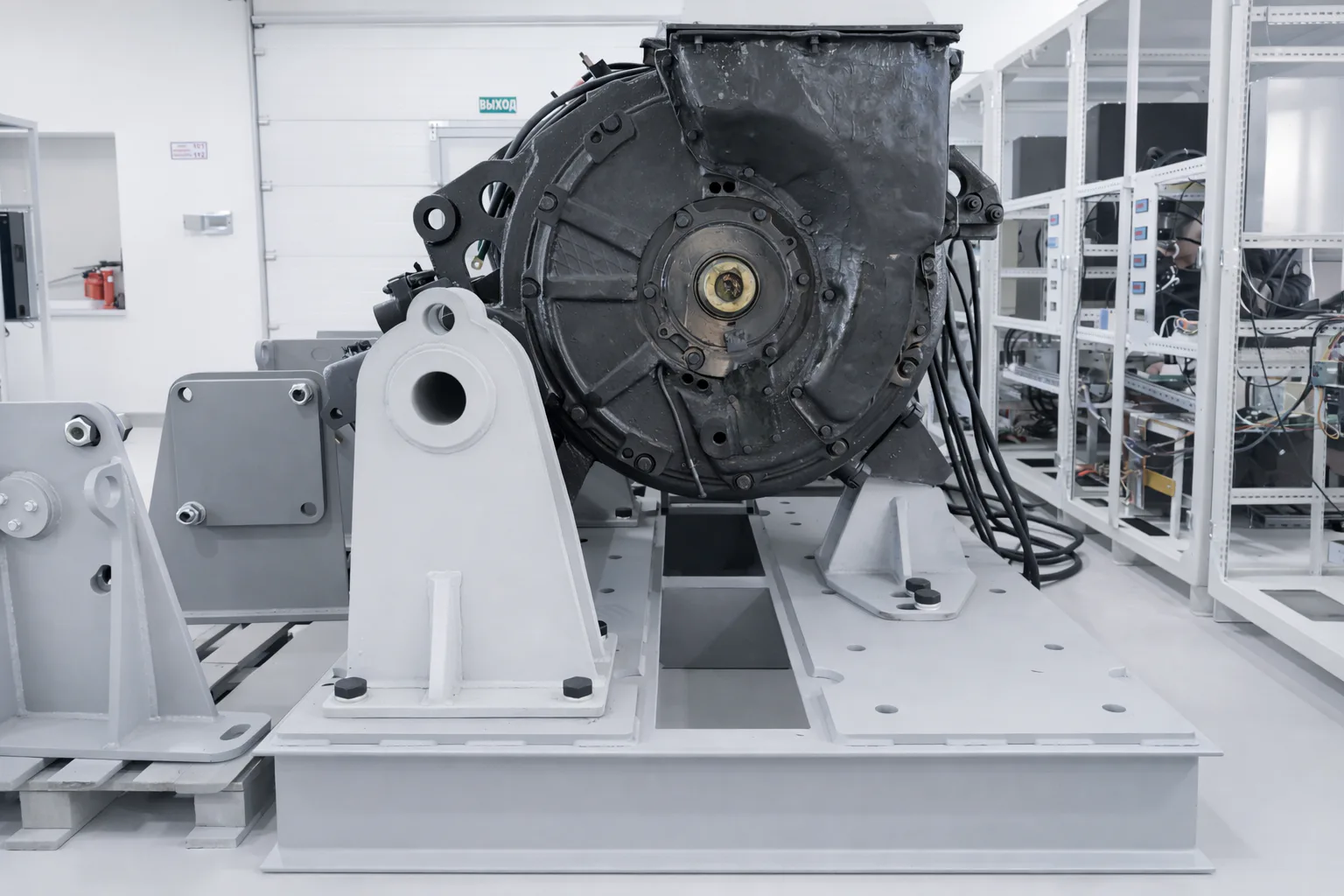

Оборудование выполнено в стационарном напольном исполнении и включает шкафы силового оборудования, частотный преобразователь 630 кВт, синус-фильтр, силовые трансформаторы, стойку трансформаторов, конденсаторные установки и испытательную платформу с нагрузочной машиной 400 кВт и маслостанцией с пультом управления. Предусмотрена модификация без опыта под нагрузкой.

Управление автоматизированное, программное обеспечение ООО «Авиаагрегат-Н» v.3.00, связь с приборами — по интерфейсу RS-485 (протокол ModBus RTU). В состав оборудования входят сертифицированные средства измерений: ИКАС-10, мегаомметр АВЭМ9, приборы измерительные АВЭМ3-04, АВЭМ4-01, АВЭМ4-03 и другие, подлежащие поверке согласно Федеральному закону «Об обеспечении единства измерений» № 102-ФЗ.

Гарантии изготовителя

Гарантийный срок эксплуатации составляет 24 месяца с момента подписания акта приёма-передачи в эксплуатацию, но не более 36 месяцев с даты отгрузки оборудования. Срок службы оборудования — не менее 8 лет с момента ввода в эксплуатацию.
