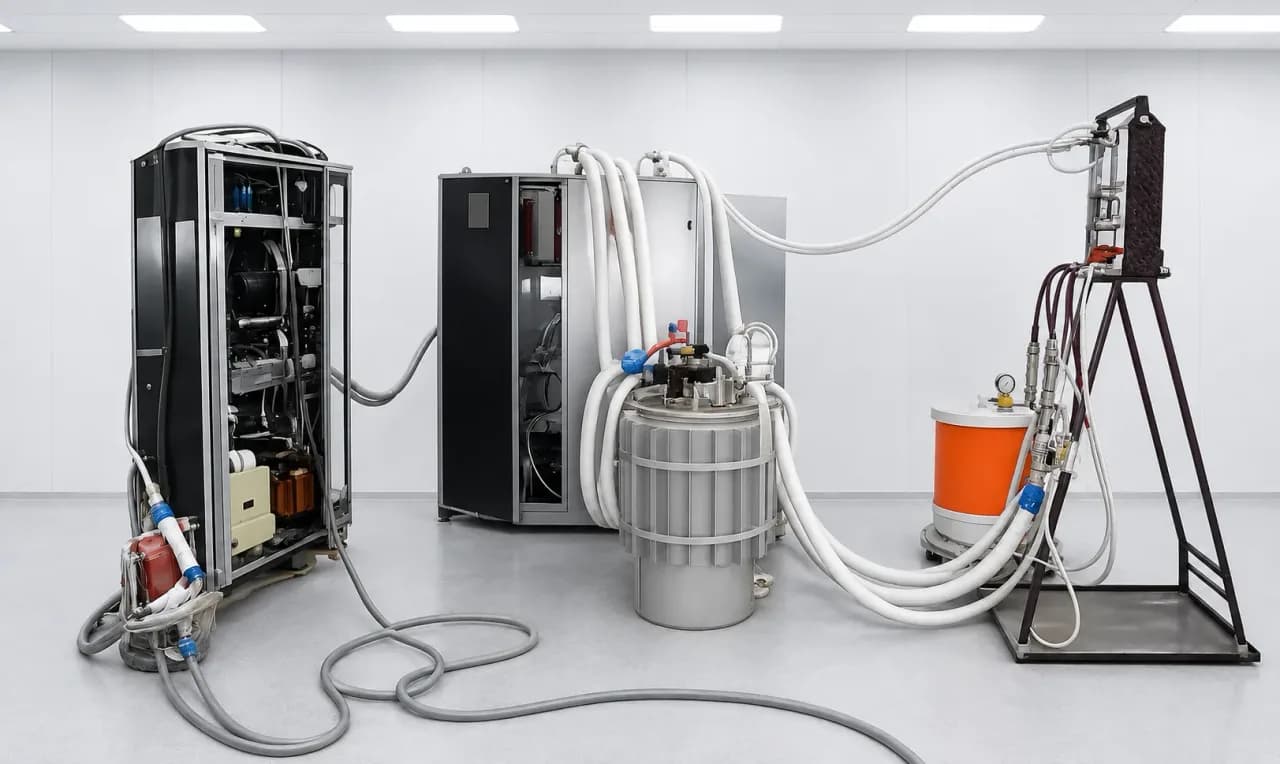

Комплексные стенды испытаний трансформаторов тока КСиТТ

Назначение

Комплексный стенд испытаний трансформаторов тока КСиТТ соответствует требованиям АИЕЛ.441462.009ТУ и предназначен для проведения автоматизированных испытаний и проверки согласно ГОСТ 7746 и ГОСТ 8.217 трансформаторов тока с номинальным первичным током 100, 150, 200, 300, 400, 500, 600, 750, 800, 900, 1000, 1200, 1500, 2000, 3000, 4000 А, номинальным вторичным током 1 или 5 А и номинальной вторичной нагрузкой от 1,75 до 100 ВА при cosφ = 0,8.

Проводимые испытания

• измерение сопротивления изоляции обмоток;
• проверка полярности;
• испытание электрической прочности изоляции вторичных обмоток одноминутным напряжением промышленной частоты;
• измерение сопротивления вторичных обмоток постоянному току;
• определение тока намагничивания вторичных обмоток;
• испытание междувитковой изоляции;
• размагничивание;
• определение токовых и угловых погрешностей;
• проверка предельной кратности (определение полной погрешности) вторичных обмоток для защиты;
• проверка коэффициента безопасности приборов вторичных обмоток для измерений;
• снятие характеристик намагничивания магнитопроводов трансформаторов тока.

Класс точности вторичной обмотки испытуемых трансформаторов: для измерений и учёта — 0,2S; 0,5S; для измерений — 0,2; 0,5; 1,0; для защиты — 5Р, 10Р.

Конструкция и управление

Стенд выполнен в виде шкафа КСиТТ, устройства проверки сердечников и персонального компьютера. При испытании блока обмоток трансформатора тока стенд обеспечивает поочерёдное автоматическое подключение до 6 вторичных обмоток. В состав стенда входит трансформатор тока измерительный сухой лабораторный ТТИ-5000.5 (класс точности 0,05) в качестве эталонного средства измерения.

Комплектность

• шкаф КСиТТ;
• устройство проверки сердечников;
• персональный компьютер с программным обеспечением;
• трансформатор тока эталонный ТТИ-5000.5;
• комплект кабелей и соединителей;
• паспорт и руководство по эксплуатации.

Состав и комплектность могут уточняться или изменяться по согласованию с заказчиком.

Гарантии изготовителя

Гарантийный срок эксплуатации — 12 месяцев с момента ввода в эксплуатацию, но не более 15 месяцев с момента поставки.
