Мегаомметр АВЭМ-9
- Диапазон измерения сопротивления изоляции
- 300 кОм – 100 ГОм
- Номинальные измерительные напряжения
- 500 / 1000 / 2500 В
- Погрешность измерения сопротивления
- ±1,5 %
- Погрешность воспроизведения напряжения
- ±10 %
Описание
Назначение
Мегаомметры АВЭМ-9 предназначены для измерений сопротивления изоляции постоянному току, а также контроля состояния изоляции электрических цепей, не находящихся под напряжением. Внесены в Государственный реестр средств измерений РФ (номер по Госреестру 88515-23).
Устройство и принцип действия
Принцип действия основан на измерении тока, протекающего через измеряемое сопротивление, при воздействии испытательного напряжения постоянного тока заданной величины. Аналоговые величины напряжения и тока преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются на сенсорном жидкокристаллическом дисплее.
Питание мегаомметров сетевое и автономное — от встроенного литий-ионного аккумулятора 12 В; зарядка осуществляется с помощью блока питания, поставляемого в комплекте. Диапазоны измерений переключаются автоматически. Высокое испытательное напряжение формируется с помощью импульсного преобразователя из напряжения питания.
По отношению сопротивлений изоляции, измеренных через 15 и 60 с после начала испытаний, мегаомметры рассчитывают коэффициент абсорбции; коэффициент поляризации рассчитывается по значениям сопротивлений на 60 и 600 с в соответствующем режиме.
Ручное управление осуществляется через меню посредством клавиш на сенсорном дисплее; для удалённого управления предусмотрены интерфейсы связи RS-485 и USB. Результаты измерений сохраняются в памяти прибора; для привязки результатов ко времени выполнения прибор имеет системные часы.

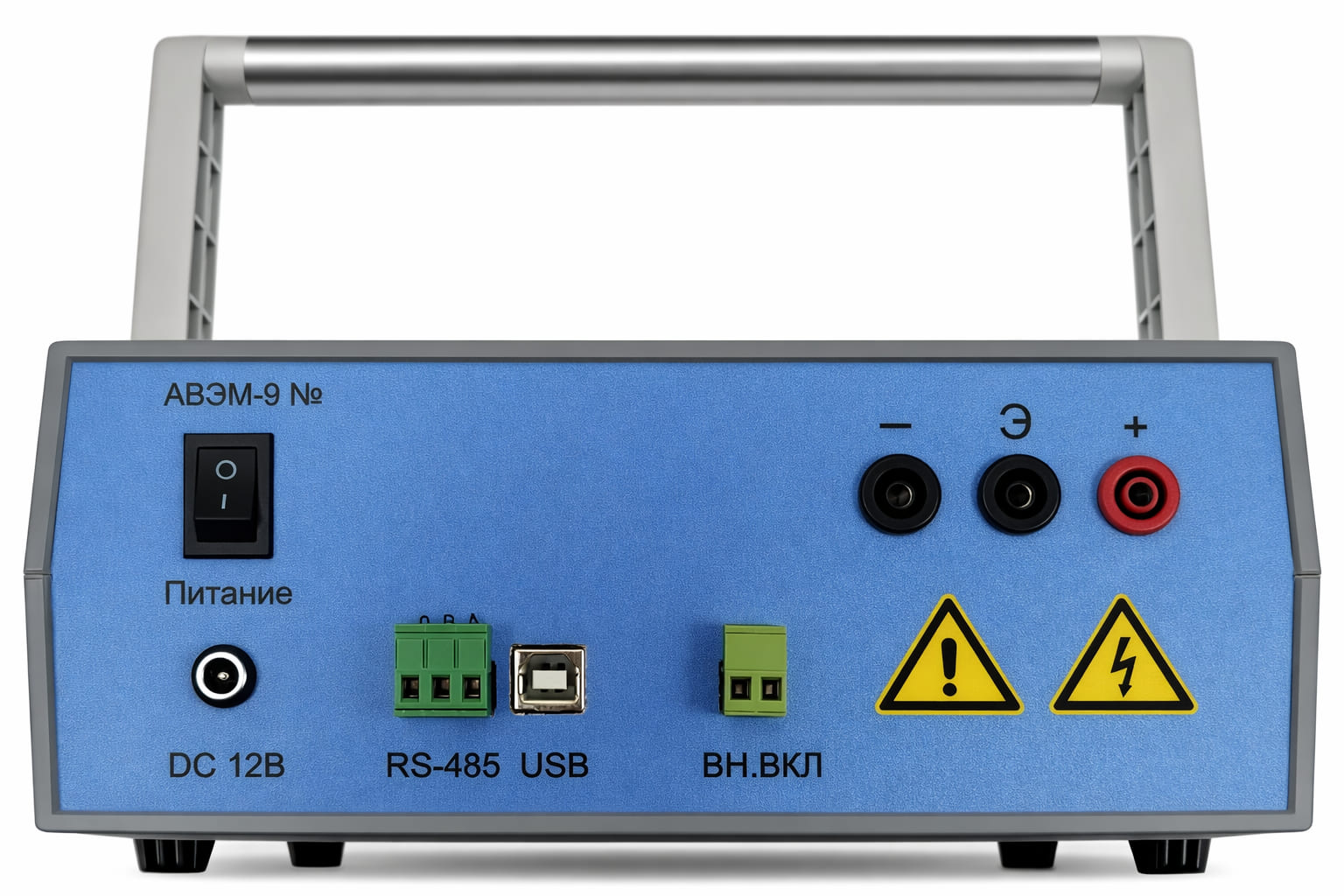

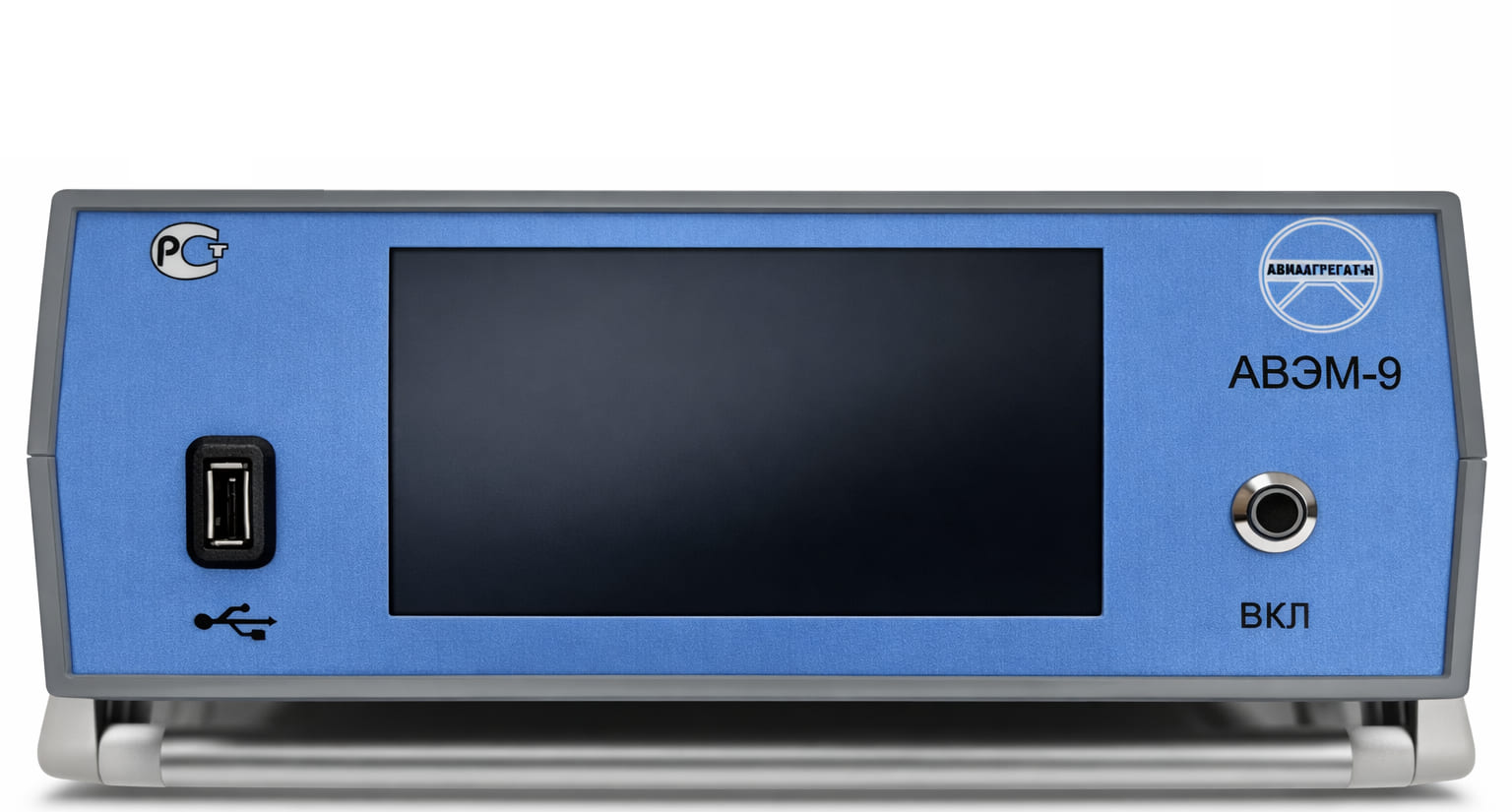

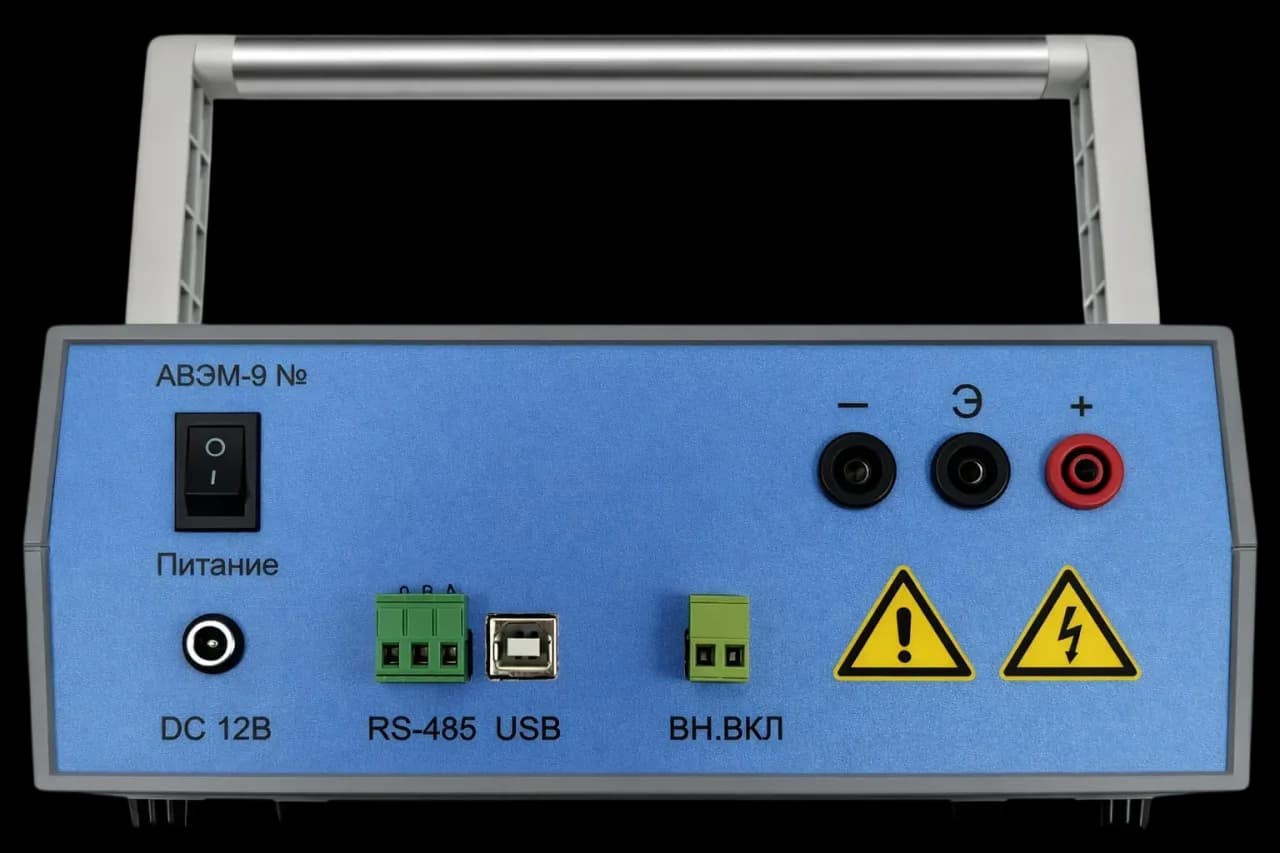

Конструктивно прибор выполнен в виде переносного устройства в пластиковом корпусе. На лицевой панели расположены сенсорный дисплей, кнопка включения и разъём USB; на тыльной стороне — кнопка включения общего питания, измерительные разъёмы, разъёмы внешнего включения и связи по RS-485 и USB, разъём подключения блока питания.
Программное обеспечение
ПО является неотъемлемой частью мегаомметров и прошито в микропроцессоре, что исключает несанкционированное влияние на него и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» по Р 50.2.077-2014. Идентификационное наименование ПО — Avem9, номер версии не ниже 1.0.1.
Комплектность
- мегаомметр АВЭМ-9 (АИЕЛ.411218.001);
- блок питания 12 В, ток нагрузки 2 А;
- комплект измерительных кабелей;
- паспорт АИЕЛ.411218.001 ПС;
- руководство по эксплуатации АИЕЛ.411218.001 РЭ;
- сумка (по запросу покупателя).
Поверка
Межповерочный интервал — 2 года. Сведения о методах измерений приведены в разделе «Использование по назначению» руководства по эксплуатации АИЕЛ.411218.001 РЭ.
Технические характеристики
| Диапазон измерения сопротивления изоляции | 300 кОм – 100 ГОм |
|---|---|
| Номинальные измерительные напряжения | 500 / 1000 / 2500 В |
| Погрешность измерения сопротивления | ±1,5 % |
| Погрешность воспроизведения напряжения | ±10 % |
| Госреестр СИ | № 88515-23 |
| Межповерочный интервал | 2 года |
| Производитель | ООО «Авиаагрегат-Н» |
| Интерфейсы связи | RS-485, USB |
| Выходной ток через измеряемую цепь | не более 2 мА |
| Диапазон при напряжении 500 В | от 300 кОм до 1 ГОм |
| Диапазон при напряжении 1000 В | от 700 кОм до 100 ГОм |
| Диапазон при напряжении 2500 В | от 2 МОм до 100 ГОм |
| Питание от аккумулятора | 12 В (литий-ионный), от 9,5 до 12 В |
| Питание от сети переменного тока | 207–253 В |
| Частота питающей сети | 49,8–50,2 Гц |
| Потребляемая мощность | не более 24 ВА |
| Время установления рабочего режима | не более 10 с |
| Габаритные размеры | 190×200×250 мм |
| Масса | не более 1,7 кг |
| Рабочая температура | от -10 до +45 °C |
| Относительная влажность | не более 90 % при 30 °С |
| Атмосферное давление | от 84 до 106,7 кПа |
| Программное обеспечение | Avem9, версия не ниже 1.0.1 |
